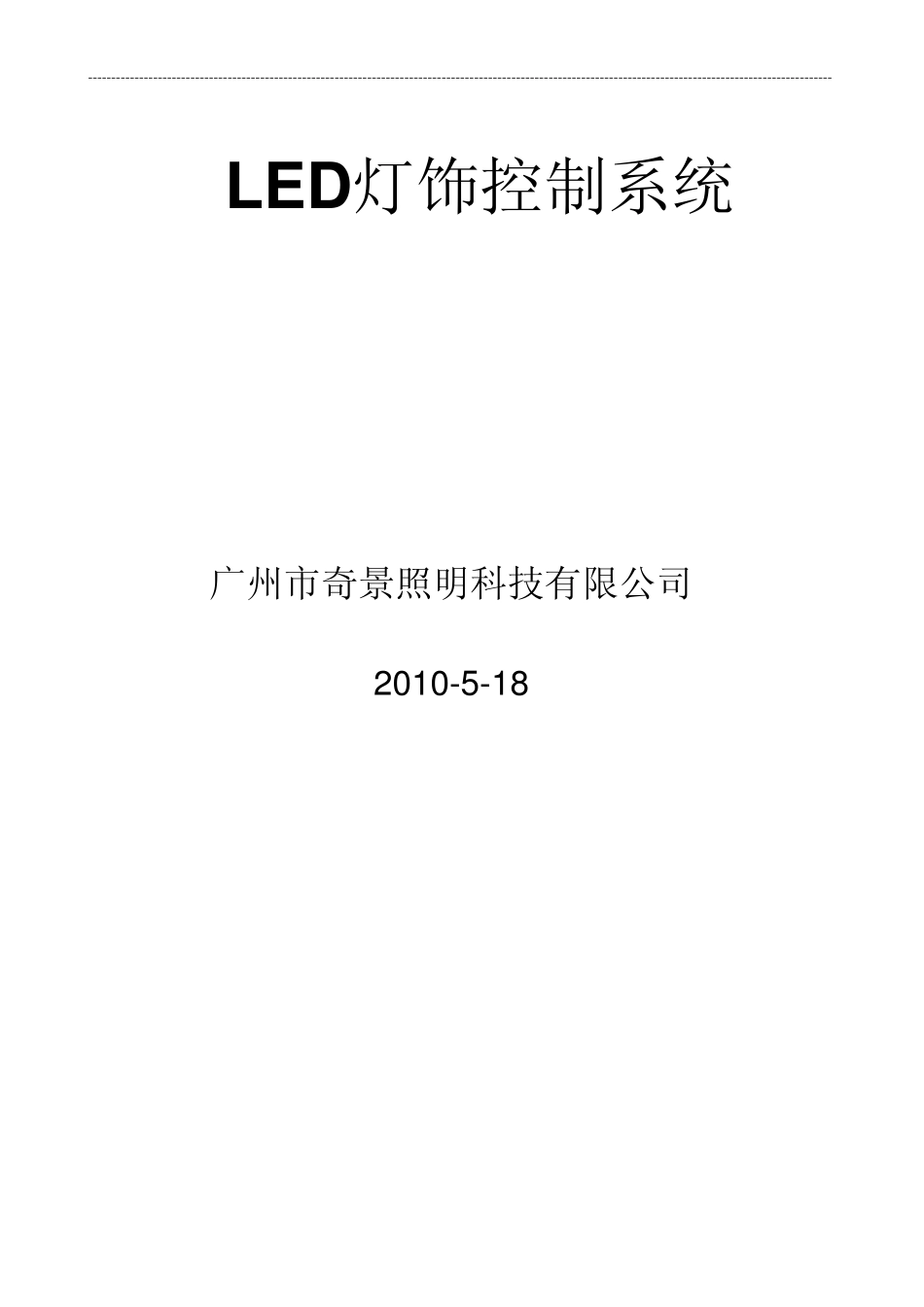

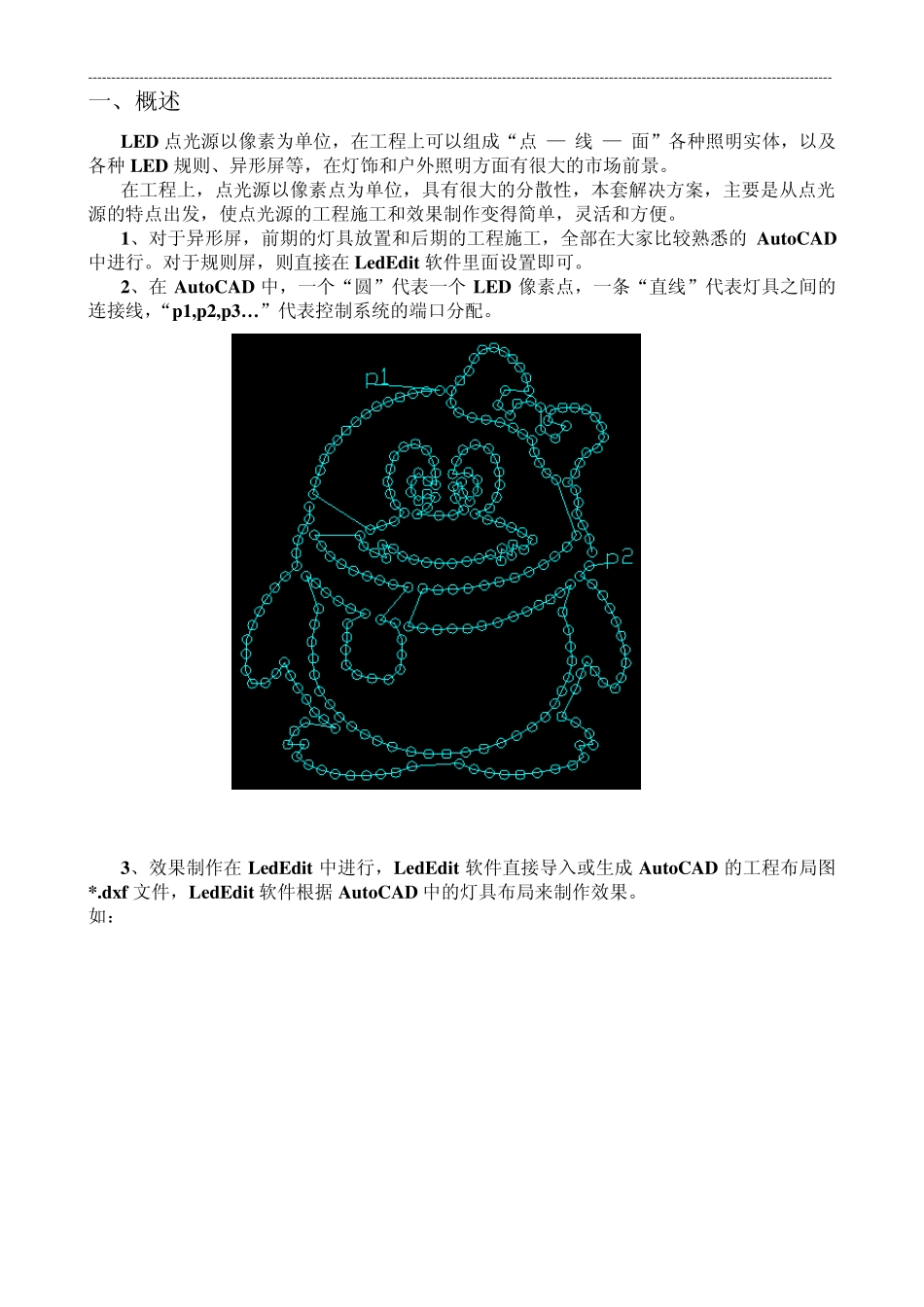

---------------------------------------------------------------------------------------------------------------------------------------------------------------- LED灯饰控制系统 广州市奇景照明科技有限公司 2 0 1 0 -5 -1 8 ---------------------------------------------------------------------------------------------------------------------------------------------------------------- 一、概述 LED 点光源以像素为单位，在工程上可以组成“点 — 线 — 面”各种照明实体，以及各种 LED 规则、异形屏等，在灯饰和户外照明方面有很大的市场前景。 在工程上，点光源以像素点为单位，具有很大的分散性，本套解决方案，主要是从点光源的特点出发，使点光源的工程施工和效果制作变得简单，灵活和方便。 1、对于异形屏，前期的灯具放置和后期的工程施工，全部在大家比较熟悉的 AutoCAD中进行。对于规则屏，则直接在LedEdit 软件里面设置即可。 2、在AutoCAD 中，一个“圆”代表一个 LED 像素点，一条“直线”代表灯具之间的连接线，“p1,p2,p3…”代表控制系统的端口分配。 3、效果制作在LedEdit 中进行，LedEdit 软件直接导入或生成AutoCAD 的工程布局图*.dxf 文件，LedEdit 软件根据 AutoCAD 中的灯具布局来制作效果。 如： ---------------------------------------------------------------------------------------------------------------------------------------------------------------- 二、异形图像处理： 以QQ 头像为例，介绍如何制作异形图案。 第一步，首先准备一张QQ 头像的图片（用相机拍摄或通过网络下载）： 第二步，打开Au toCAD 软件，选择“插入”菜单下的 ”光栅图像”，将图片插入到Au toCAD中。 ---------------------------------------------------------------------------------------------------------------------------------------------------------------- 第三步，在QQ的轮廓上放置灯。（以“Au toCAD中的“圆”代表灯”） ---------------------------------------------------------------------------------------------------------------------------------------------------------------- 第四步，删除“光栅图像”，开始连线和标识端口号。 第五步，在AutoCAD保存连接图，（另存为…）“QQ.dxf”。 第六步，在LedEdit软件...
