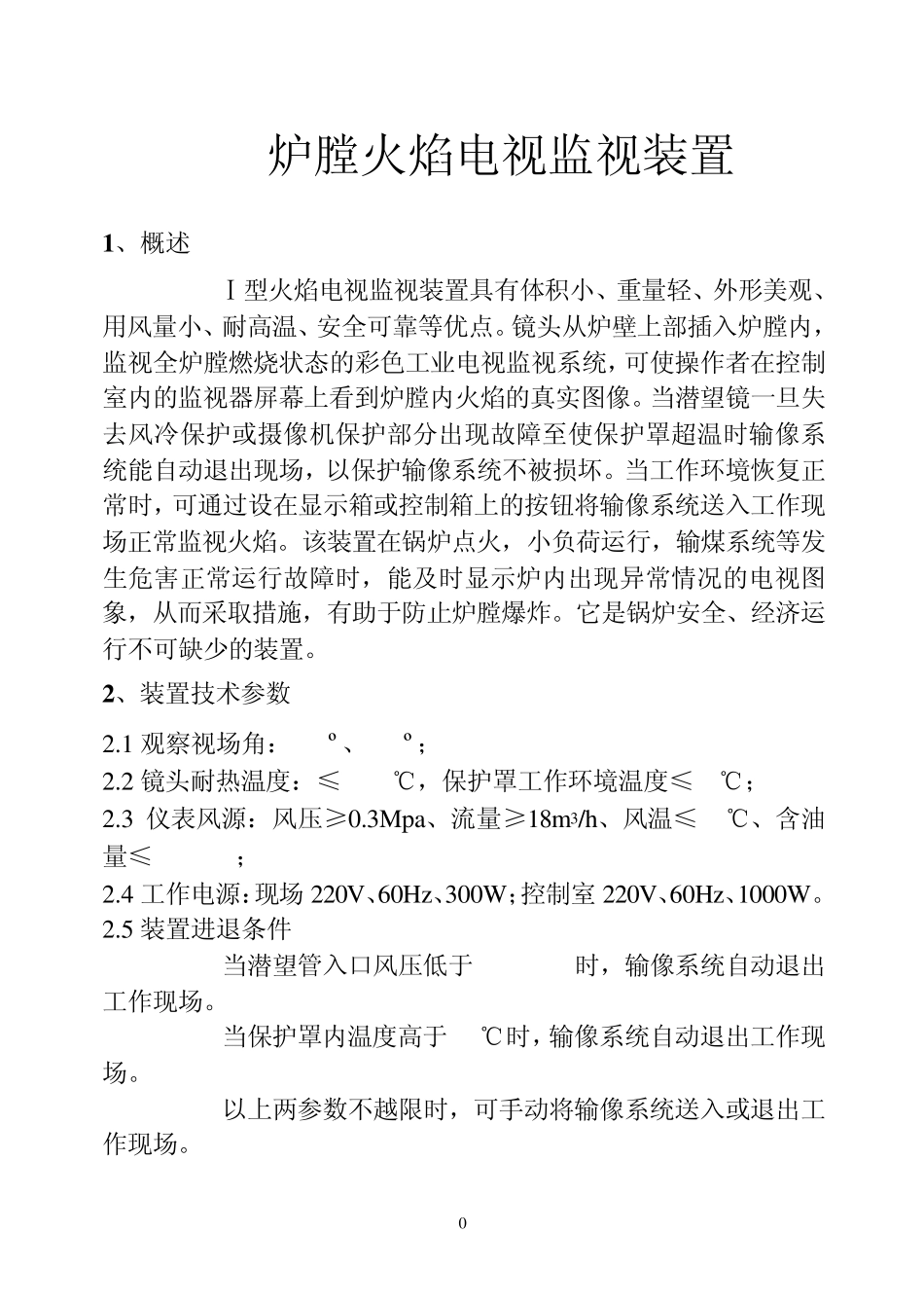

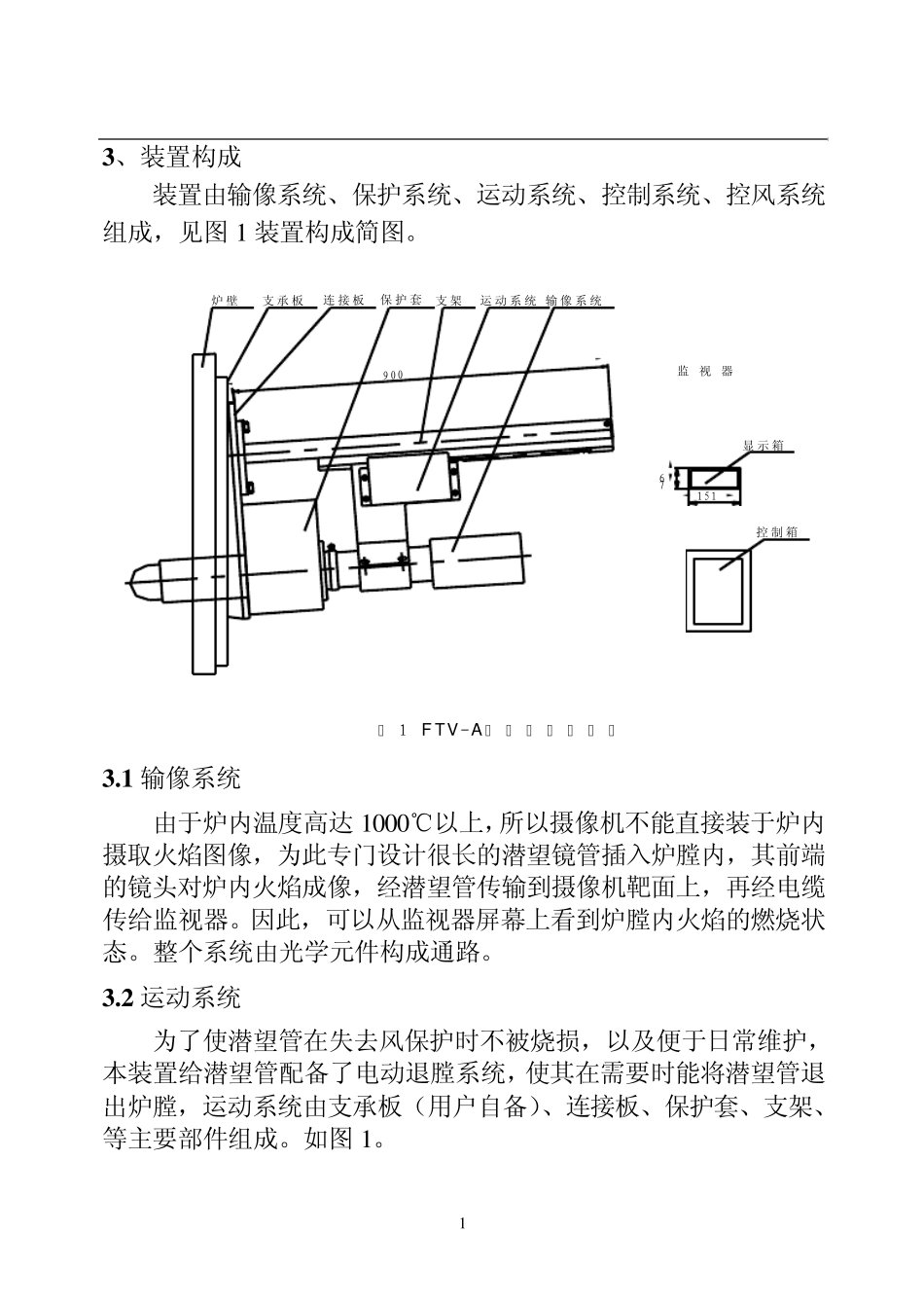

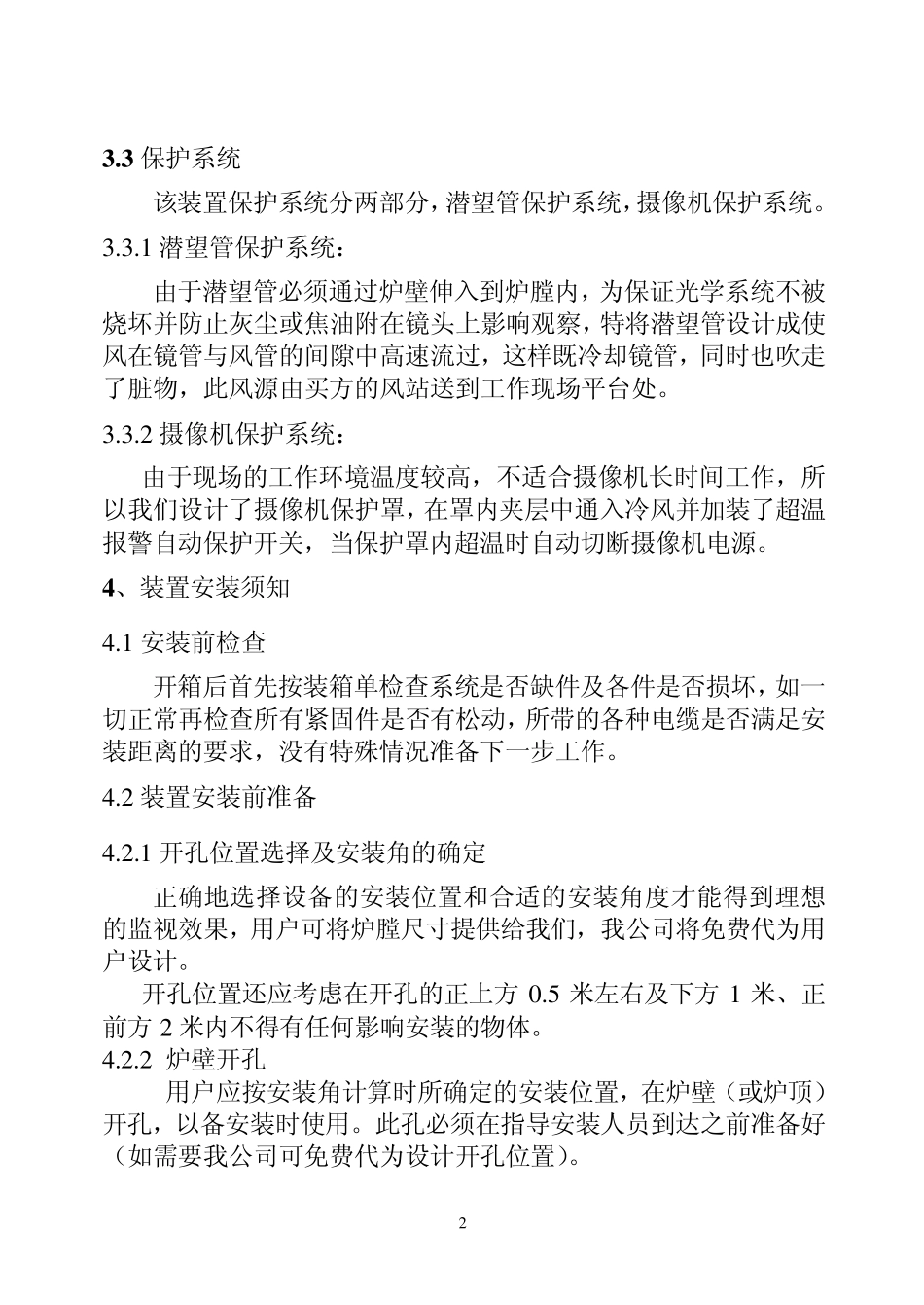

0 炉膛火焰电视监视装置 1 、概述 FTV-A-Ⅰ型火焰电视监视装置具有体积小、重量轻、外形美观、用风量小、耐高温、安全可靠等优点。镜头从炉壁上部插入炉膛内，监视全炉膛燃烧状态的彩色工业电视监视系统，可使操作者在控制室内的监视器屏幕上看到炉膛内火焰的真实图像。当潜望镜一旦失去风冷保护或摄像机保护部分出现故障至使保护罩超温时输像系统能自动退出现场，以保护输像系统不被损坏。当工作环境恢复正常时，可通过设在显示箱或控制箱上的按钮将输像系统送入工作现场正常监视火焰。该装置在锅炉点火，小负荷运行，输煤系统等发生危害正常运行故障时，能及时显示炉内出现异常情况的电视图象，从而采取措施，有助于防止炉膛爆炸。它是锅炉安全、经济运行不可缺少的装置。 2 、装置技术参数 2.1 观察视场角： 90º、120º； 2.2 镜头耐热温度：≤1800℃，保护罩工作环境温度≤70℃； 2.3 仪表风源：风压≥0.3Mpa、流量≥18m3/h、风温≤50℃、含油量≤10mg/m3； 2.4 工作电源：现场 220V、60Hz、300W；控制室 220V、60Hz、1000W。 2.5 装置进退条件 2.5.1当潜望管入口风压低于0.04MPa时，输像系统自动退出工作现场。 2.5.2当保护罩内温度高于75℃时，输像系统自动退出工作现场。 2.5.3以上两参数不越限时，可手动将输像系统送入或退出工作现场。 1 3 、装置构成 装置由输像系统、保护系统、运动系统、控制系统、控风系统组成，见图1 装置构成简图。 900炉壁支承板连接板保护套输像系统支架监 视 器显示箱控制箱76151图 1 F TV -A 型 装 置 构 成 简 图运动系统3 .1 输像系统 由于炉内温度高达1 0 0 0 ℃以上，所以摄像机不能直接装于炉内摄取火焰图像，为此专门设计很长的潜望镜管插入炉膛内，其前端的镜头对炉内火焰成像，经潜望管传输到摄像机靶面上，再经电缆传给监视器。因此，可以从监视器屏幕上看到炉膛内火焰的燃烧状态。整个系统由光学元件构成通路。 3 .2 运动系统 为了使潜望管在失去风保护时不被烧损，以及便于日常维护，本装置给潜望管配备了电动退膛系统，使其在需要时能将潜望管退出炉膛，运动系统由支承板（用户自备）、连接板、保护套、支架、等主要部件组成。如图1 。 2 3 .3 保护系统 该装置保护系统分两部分，潜望管保护系统，摄像机保护系统。 3 .3 .1 潜望管保护系统： 由于潜望管必须通过炉壁伸入到炉膛内，为保证光学系统不被烧坏并防止灰尘或焦油附在镜...
