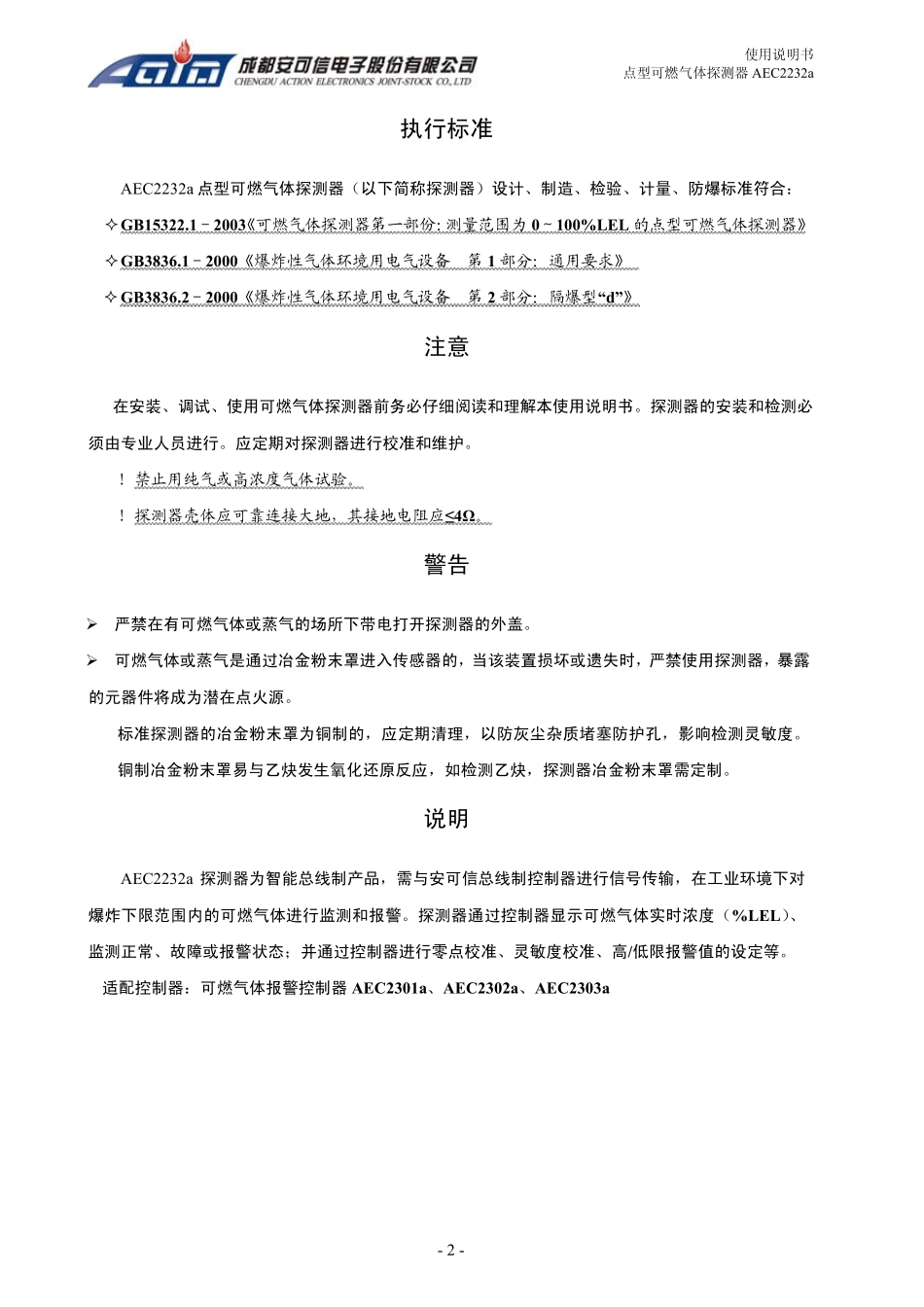

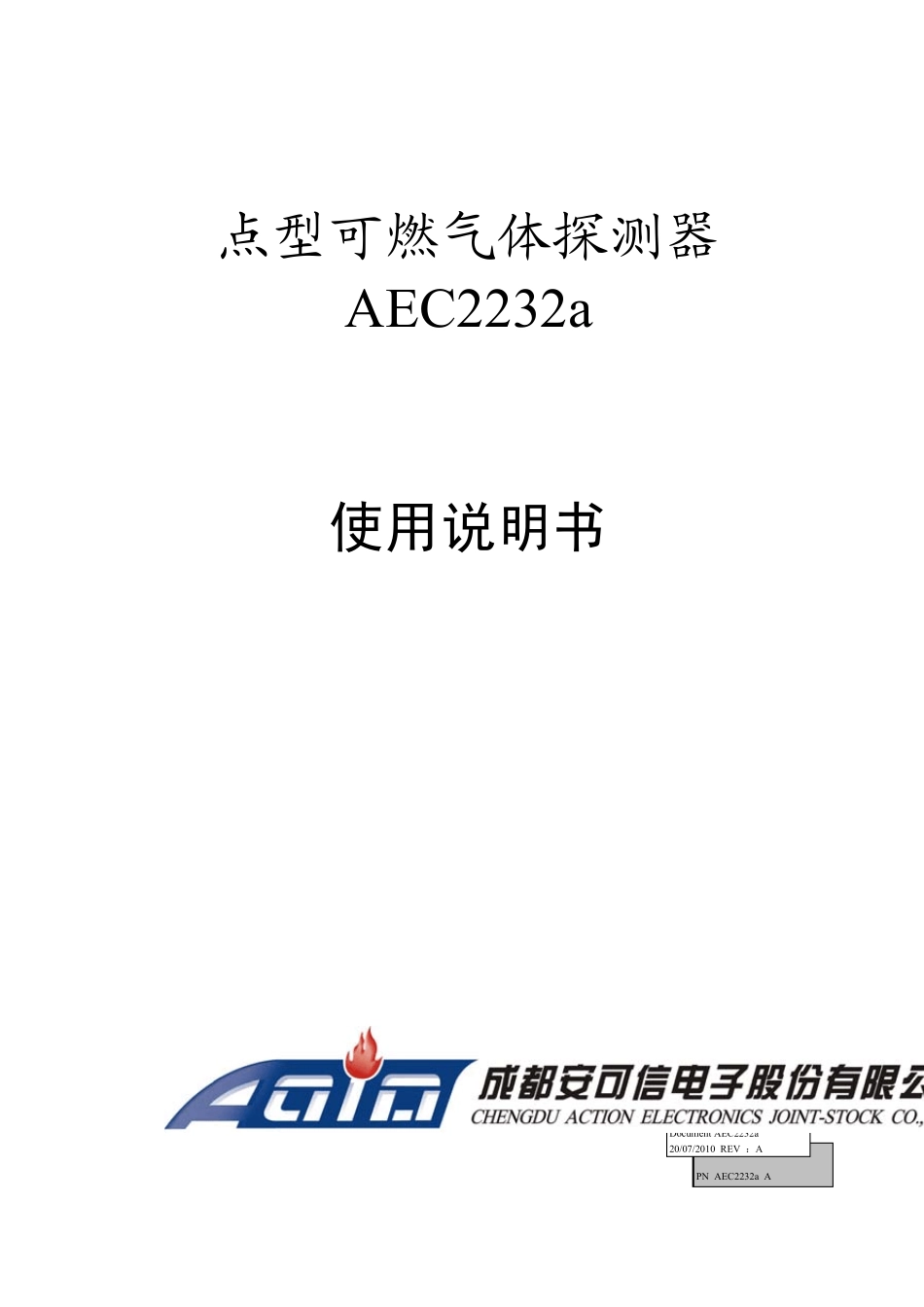

点型可燃气体探测器 AEC2232a 使用说明书 PN AEC2232a A Docu ment AEC2232a 20/07/2010 REV :A 使用说明书 点型可燃气体探测器 AEC2232a - 2 - 执行标准 AEC2232a点型可燃气体探测器(以下简称探测器)设计、制造、检验、计量、防爆标准符合: GB15322.1-2003《可燃气体探测器第一部份:测量范围为0~100%LEL 的点型可燃气体探测器》 GB3836.1-2000《爆炸性气体环境用电气设备 第1 部分:通用要求》 GB3836.2-2000《爆炸性气体环境用电气设备 第2 部分:隔爆型“d”》 注意 在安装、调试、使用可燃气体探测器前务必仔细阅读和理解本使用说明书。探测器的安装和检测必须由专业人员进行。应定期对探测器进行校准和维护。 !禁止用纯气或高浓度气体试验。 !探测器壳体应可靠连接大地,其接地电阻应≤4Ω 。 警告 ¾ 严禁在有可燃气体或蒸气的场所下带电打开探测器的外盖。 ¾ 可燃气体或蒸气是通过冶金粉末罩进入传感器的,当该装置损坏或遗失时,严禁使用探测器,暴露的元器件将成为潜在点火源。 标准探测器的冶金粉末罩为铜制的,应定期清理,以防灰尘杂质堵塞防护孔,影响检测灵敏度。铜制冶金粉末罩易与乙炔发生氧化还原反应,如检测乙炔,探测器冶金粉末罩需定制。 说明 AEC2232a 探测器为智能总线制产品,需与安可信总线制控制器进行信号传输,在工业环境下对爆炸下限范围内 的可燃气体进行监 测和报 警。探测器通过控制器显 示 可燃气体实 时浓 度(%LEL)、监 测正 常 、故 障 或报 警状 态 ; 并 通过控制器进行零 点校准、灵敏度校准、高 /低 限报 警值 的设定等 。 适 配 控制器:可燃气体报 警控制器AEC2301a、AEC2302a、AEC2303a 使用说明书 点型可燃气体探测器 AEC2232a - 3 - 目 录 一.主要技术指标......................................................................................................................................................4 二.主要特点..............................................................................................................................................................4 三.使用场所.................................................................................................................................................................
