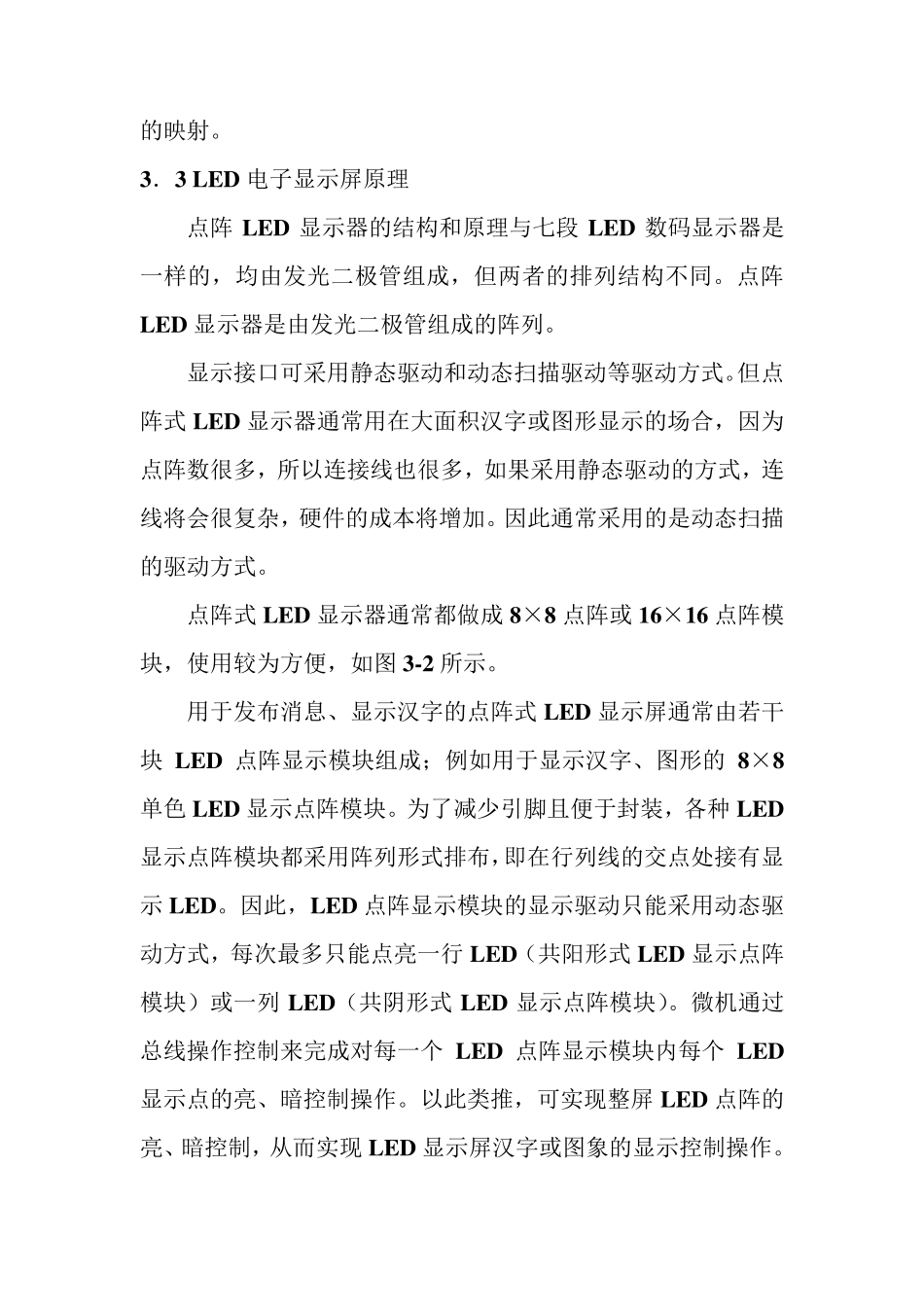

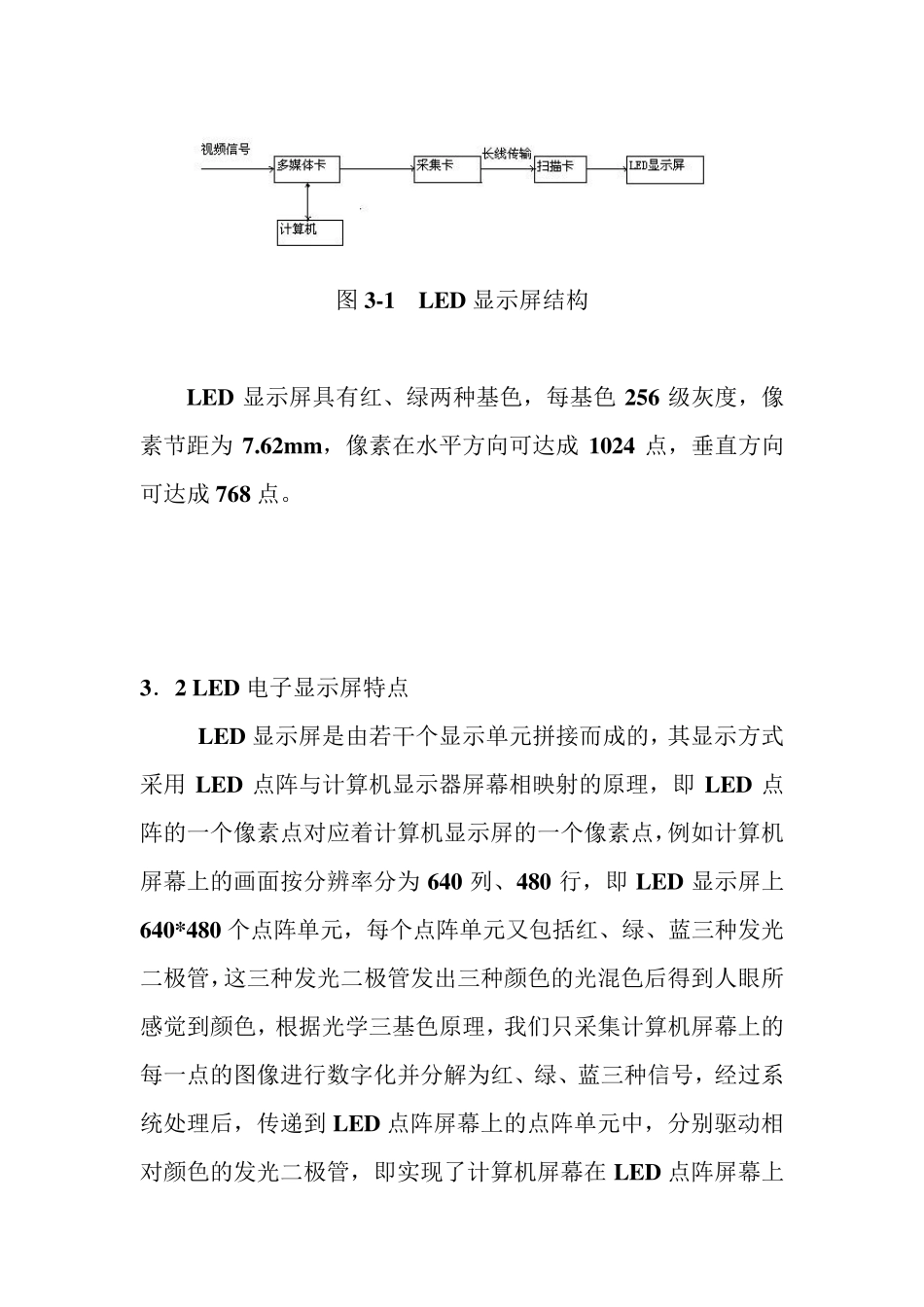

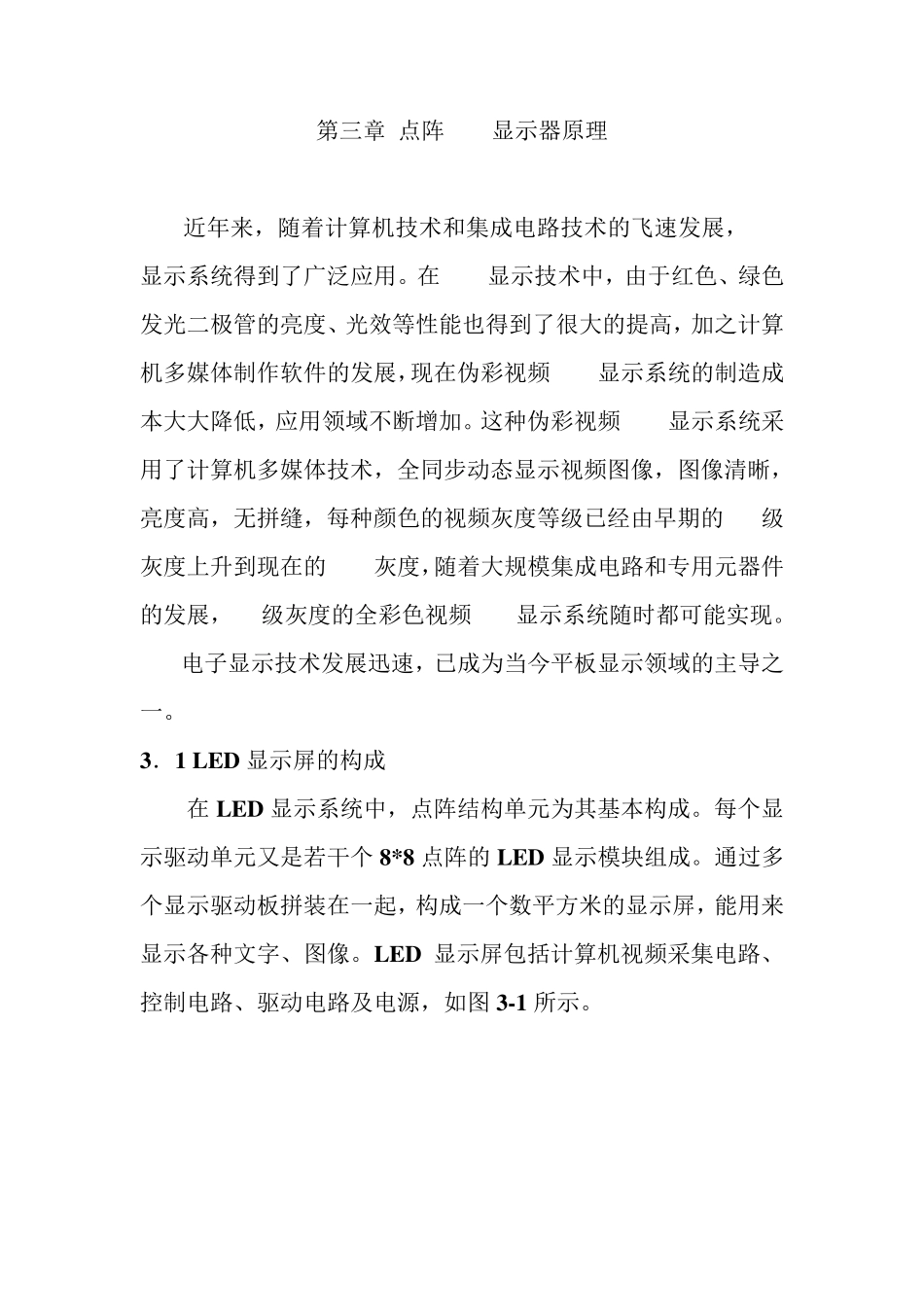

第三章 点阵LED显示器原理 近年来，随着计算机技术和集成电路技术的飞速发展，LED显示系统得到了广泛应用。在LED显示技术中，由于红色、绿色发光二极管的亮度、光效等性能也得到了很大的提高，加之计算机多媒体制作软件的发展，现在伪彩视频 LED显示系统的制造成本大大降低，应用领域不断增加。这种伪彩视频 LED显示系统采用了计算机多媒体技术，全同步动态显示视频图像，图像清晰，亮度高，无拼缝，每种颜色的视频灰度等级已经由早期的16级灰度上升到现在的256灰度，随着大规模集成电路和专用元器件的发展，256级灰度的全彩色视频 LED显示系统随时都可能实现。LED电子显示技术发展迅速，已成为当今平板显示领域的主导之一。 3．1 LED 显示屏的构成 在LED 显示系统中，点阵结构单元为其基本构成。每个显示驱动单元又是若干个 8*8 点阵的LED 显示模块组成。通过多个显示驱动板拼装在一起，构成一个数平方米的显示屏，能用来显示各种文字、图像。LED 显示屏包括计算机视频采集电路、控制电路、驱动电路及电源，如图 3-1 所示。 图3-1 LED 显示屏结构 LED 显示屏具有红、绿两种基色，每基色 256 级灰度，像素节距为 7.62m m，像素在水平方向可达成 1024 点，垂直方向可达成 768 点。 3．2 LED 电子显示屏特点 LED 显示屏是由若干个显示单元拼接而成的，其显示方式采用 LED 点阵与计算机显示器屏幕相映射的原理，即 LED 点阵的一个像素点对应着计算机显示屏的一个像素点，例如计算机屏幕上的画面按分辨率分为 640 列、480 行，即 LED 显示屏上640*480 个点阵单元，每个点阵单元又包括红、绿、蓝三种发光二极管，这三种发光二极管发出三种颜色的光混色后得到人眼所感觉到颜色，根据光学三基色原理，我们只采集计算机屏幕上的每一点的图像进行数字化并分解为红、绿、蓝三种信号，经过系统处理后，传递到 LED 点阵屏幕上的点阵单元中，分别驱动相对颜色的发光二极管，即实现了计算机屏幕在 LED 点阵屏幕上的映射。 3．3 LED 电子显示屏原理 点阵LED 显示器的结构和原理与七段LED 数码显示器是一样的，均由发光二极管组成，但两者的排列结构不同。点阵LED 显示器是由发光二极管组成的阵列。 显示接口可采用静态驱动和动态扫描驱动等驱动方式。但点阵式LED 显示器通常用在大面积汉字或图形显示的场合，因为点阵数很多，所以连接线也很多，如果采用静态驱动的方式，连线将会很复杂，硬件的成本将增...
