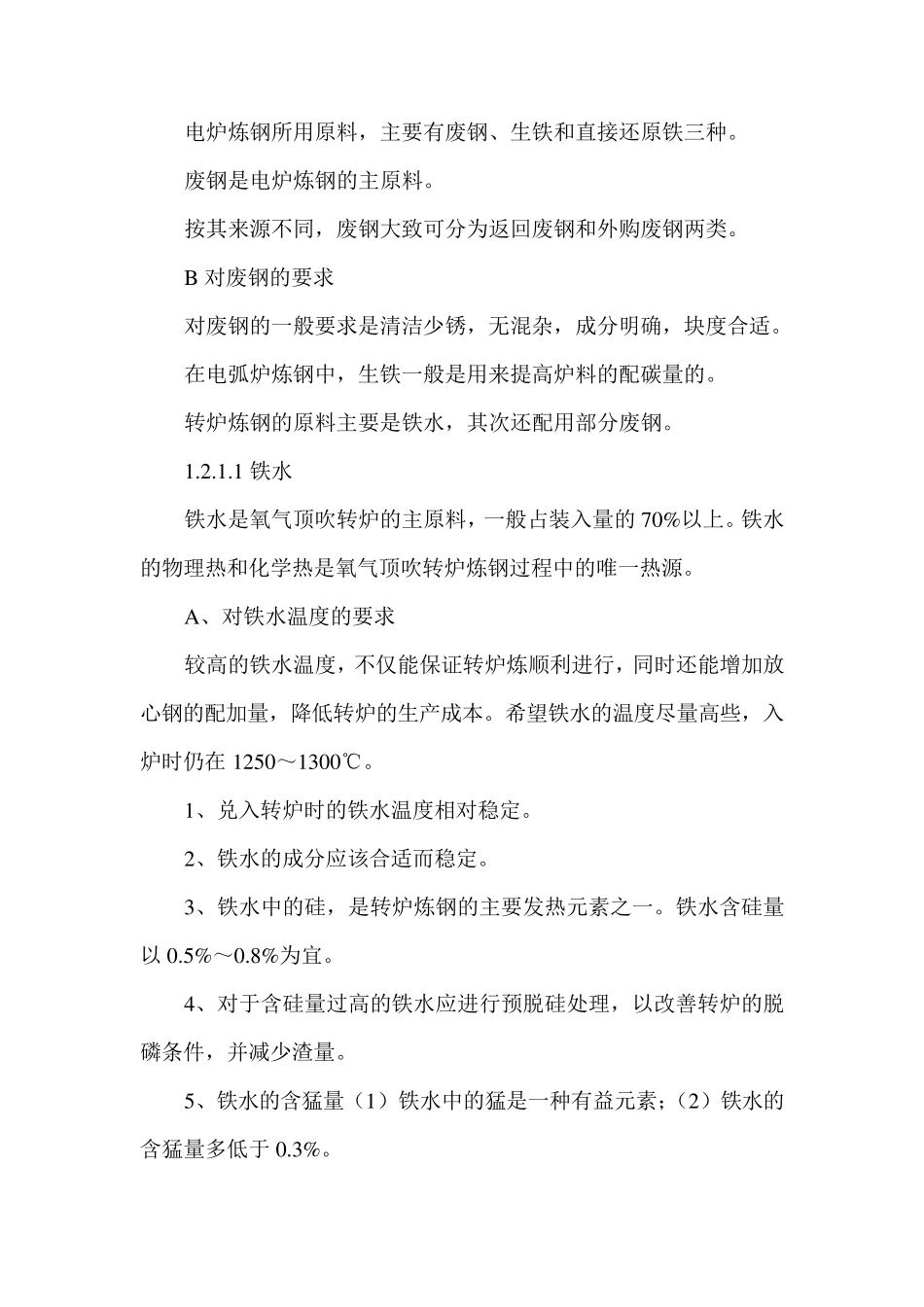

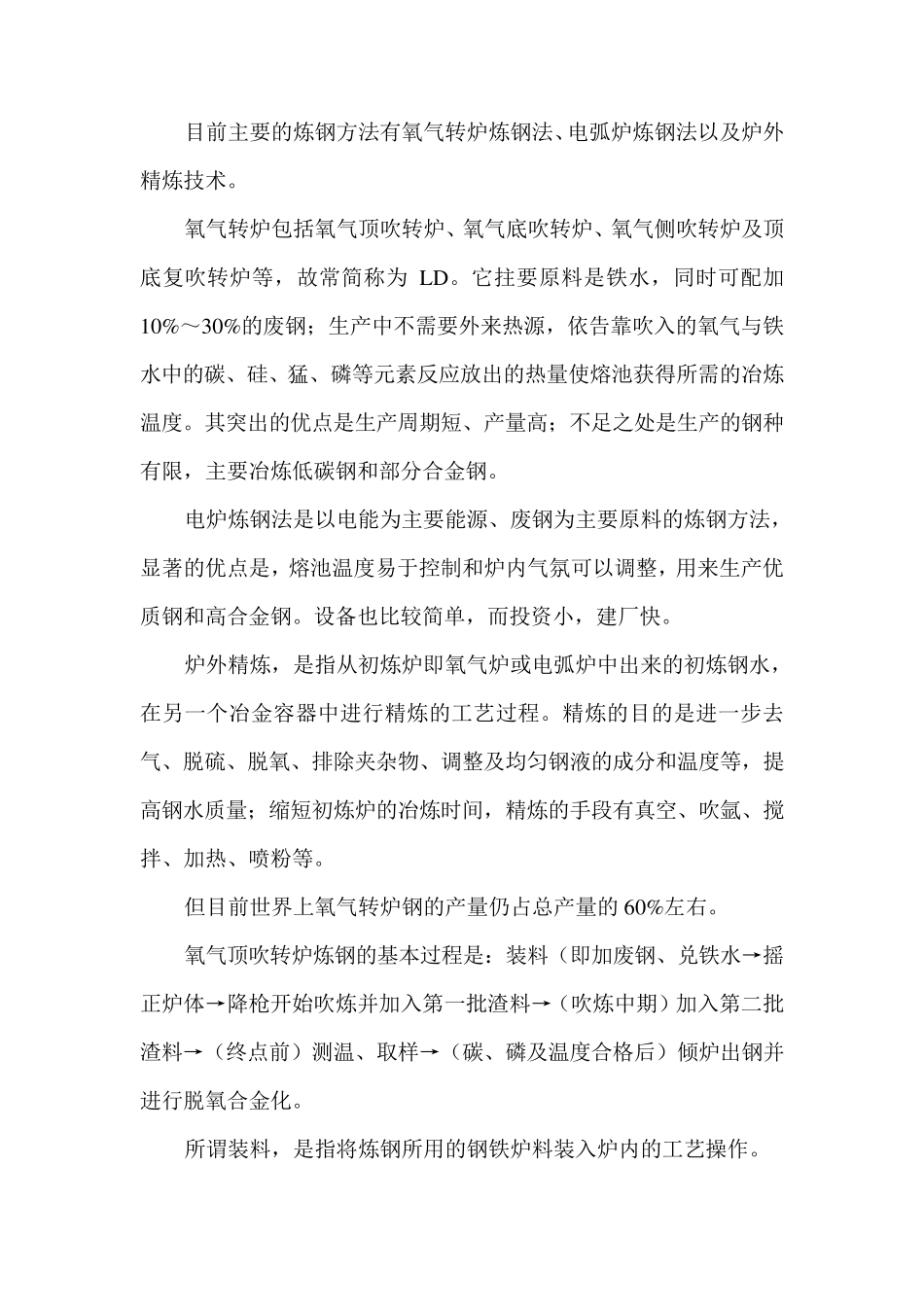

目前主要的炼钢方法有氧气转炉炼钢法、电弧炉炼钢法以及炉外精炼技术。 氧气转炉包括氧气顶吹转炉、氧气底吹转炉、氧气侧吹转炉及顶底复吹转炉等，故常简称为 LD。它拄要原料是铁水，同时可配加10%～30%的废钢；生产中不需要外来热源，依告靠吹入的氧气与铁水中的碳、硅、猛、磷等元素反应放出的热量使熔池获得所需的冶炼温度。其突出的优点是生产周期短、产量高；不足之处是生产的钢种有限，主要冶炼低碳钢和部分合金钢。 电炉炼钢法是以电能为主要能源、废钢为主要原料的炼钢方法，显著的优点是，熔池温度易于控制和炉内气氛可以调整，用来生产优质钢和高合金钢。设备也比较简单，而投资小，建厂快。 炉外精炼，是指从初炼炉即氧气炉或电弧炉中出来的初炼钢水，在另一个冶金容器中进行精炼的工艺过程。精炼的目的是进一步去气、脱硫、脱氧、排除夹杂物、调整及均匀钢液的成分和温度等，提高钢水质量；缩短初炼炉的冶炼时间，精炼的手段有真空、吹氩、搅拌、加热、喷粉等。 但目前世界上氧气转炉钢的产量仍占总产量的 60%左右。 氧气顶吹转炉炼钢的基本过程是：装料（即加废钢、兑铁水→摇正炉体→降枪开始吹炼并加入第一批渣料→（吹炼中期）加入第二批渣料→（终点前）测温、取样→（碳、磷及温度合格后）倾炉出钢并进行脱氧合金化。 所谓装料，是指将炼钢所用的钢铁炉料装入炉内的工艺操作。 电炉炼钢所用原料，主要有废钢、生铁和直接还原铁三种。 废钢是电炉炼钢的主原料。 按其来源不同，废钢大致可分为返回废钢和外购废钢两类。 B 对废钢的要求 对废钢的一般要求是清洁少锈，无混杂，成分明确，块度合适。 在电弧炉炼钢中，生铁一般是用来提高炉料的配碳量的。 转炉炼钢的原料主要是铁水，其次还配用部分废钢。 1.2.1.1 铁水 铁水是氧气顶吹转炉的主原料，一般占装入量的70%以上。铁水的物理热和化学热是氧气顶吹转炉炼钢过程中的唯一热源。 A、对铁水温度的要求 较高的铁水温度，不仅能保证转炉炼顺利进行，同时还能增加放心钢的配加量，降低转炉的生产成本。希望铁水的温度尽量高些，入炉时仍在1250～1300℃。 1、兑入转炉时的铁水温度相对稳定。 2、铁水的成分应该合适而稳定。 3、铁水中的硅，是转炉炼钢的主要发热元素之一。铁水含硅量以0.5%～0.8%为宜。 4、对于含硅量过高的铁水应进行预脱硅处理，以改善转炉的脱磷条件，并减少渣量。 5、铁水的含猛量（1）铁水中的猛是一种有益元素；（2）铁水的含猛量...
