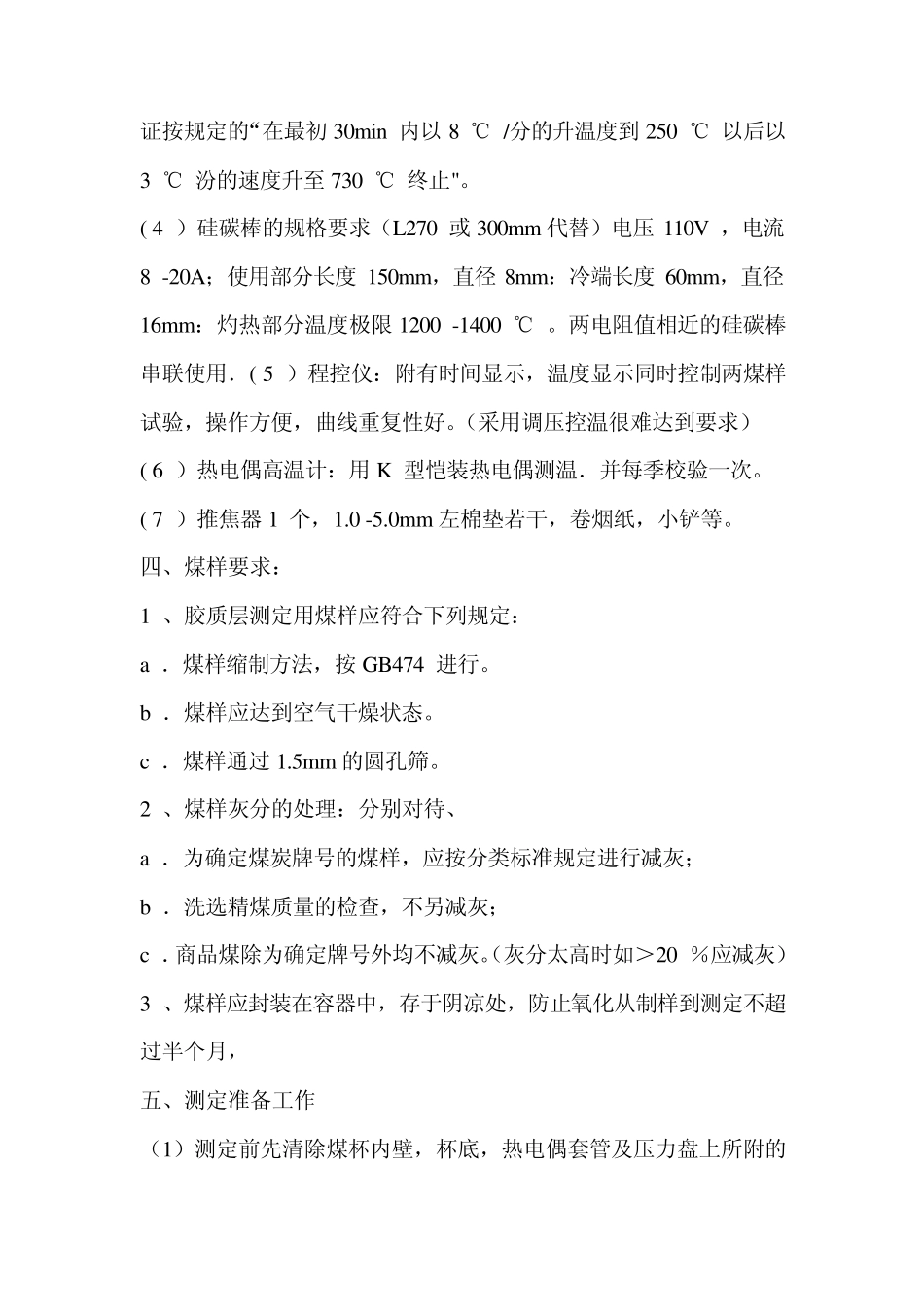

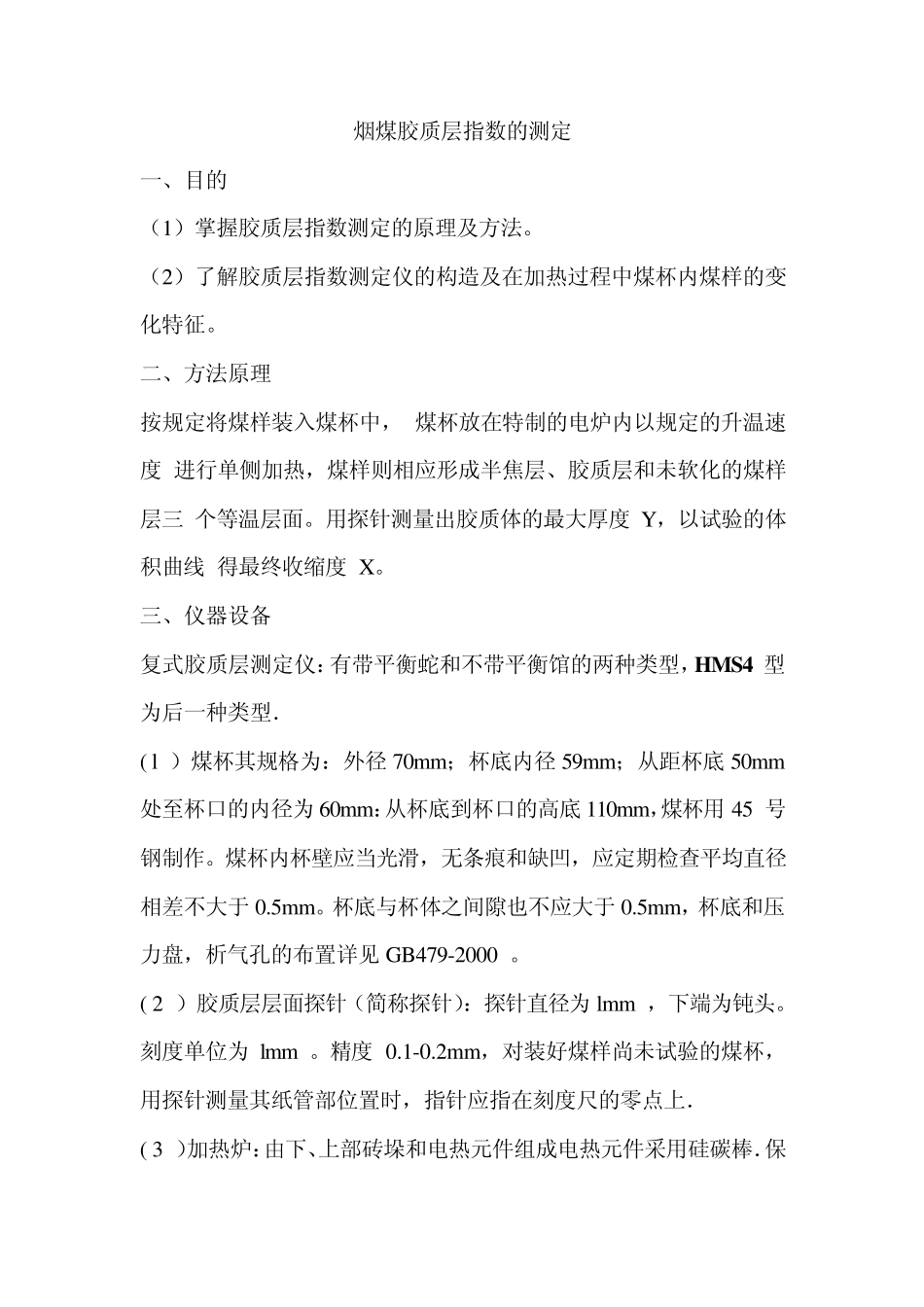

烟煤胶质层指数的测定 一、目的 （1）掌握胶质层指数测定的原理及方法。 （2）了解胶质层指数测定仪的构造及在加热过程中煤杯内煤样的变化特征。 二、方法原理 按规定将煤样装入煤杯中， 煤杯放在特制的电炉内以规定的升温速度 进行单侧加热，煤样则相应形成半焦层、胶质层和未软化的煤样层三 个等温层面。用探针测量出胶质体的最大厚度 Y，以试验的体积曲线 得最终收缩度 X。 三、仪器设备 复式胶质层测定仪：有带平衡蛇和不带平衡馆的两种类型，HMS4 型为后一种类型． ( l ）煤杯其规格为：外径 70m m ；杯底内径 59m m ；从距杯底 50m m处至杯口的内径为 60m m ：从杯底到杯口的高底 110m m ，煤杯用 45 号钢制作。煤杯内杯壁应当光滑，无条痕和缺凹，应定期检查平均直径相差不大于 0.5m m 。杯底与杯体之间隙也不应大于 0.5m m ，杯底和压力盘，析气孔的布置详见 GB479-2000 。 ( 2 ）胶质层层面探针（简称探针）：探针直径为 lm m ，下端为钝头。刻度单位为 lm m 。精度 0.1-0.2m m ，对装好煤样尚未试验的煤杯，用探针测量其纸管部位置时，指针应指在刻度尺的零点上． ( 3 ）加热炉：由下、上部砖垛和电热元件组成电热元件采用硅碳棒．保证按规定的“在最初 30min 内以 8 ℃ /分的升温度到 250 ℃ 以后以3 ℃ 汾的速度升至 730 ℃ 终止"。 ( 4 ）硅碳棒的规格要求（L270 或 300mm 代替）电压 110V ，电流8 -20A；使用部分长度 150mm，直径 8mm：冷端长度 60mm，直径16mm：灼热部分温度极限 1200 -1400 ℃ 。两电阻值相近的硅碳棒串联使用．( 5 ）程控仪：附有时间显示，温度显示同时控制两煤样试验，操作方便，曲线重复性好。（采用调压控温很难达到要求） ( 6 ）热电偶高温计：用 K 型恺装热电偶测温．并每季校验一次。 ( 7 ）推焦器 1 个，1.0 -5.0mm 左棉垫若干，卷烟纸，小铲等。 四、煤样要求： 1 、胶质层测定用煤样应符合下列规定： a ．煤样缩制方法，按GB474 进行。 b ．煤样应达到空气干燥状态。 c ．煤样通过 1.5mm 的圆孔筛。 2 、煤样灰分的处理：分别对待、 a ．为确定煤炭牌号的煤样，应按分类标准规定进行减灰； b ．洗选精煤质量的检查，不另减灰； c ．商品煤除为确定牌号外均不减灰。（灰分太高时如＞20 ％应减灰） 3 、煤样应封装在容器中，存于阴凉处，防止氧化从制样到测定不超过半个月...
