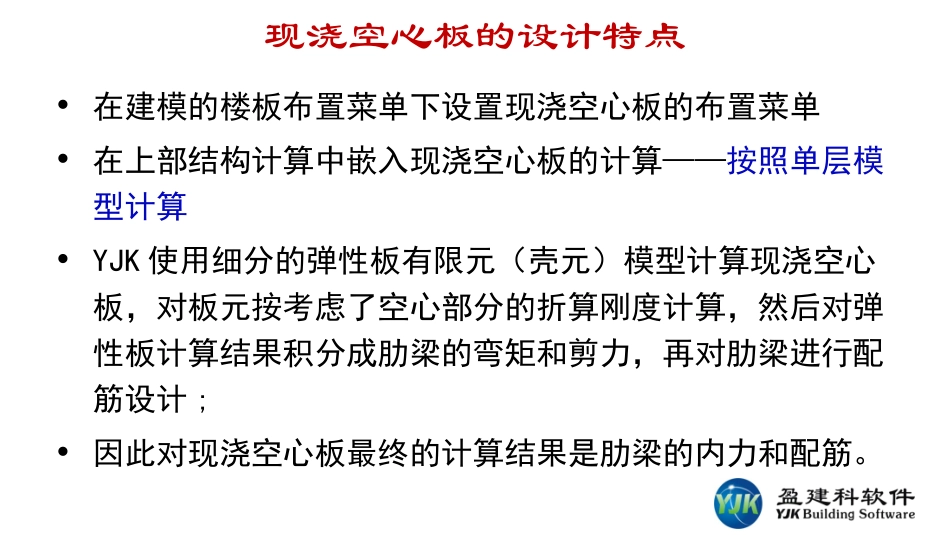

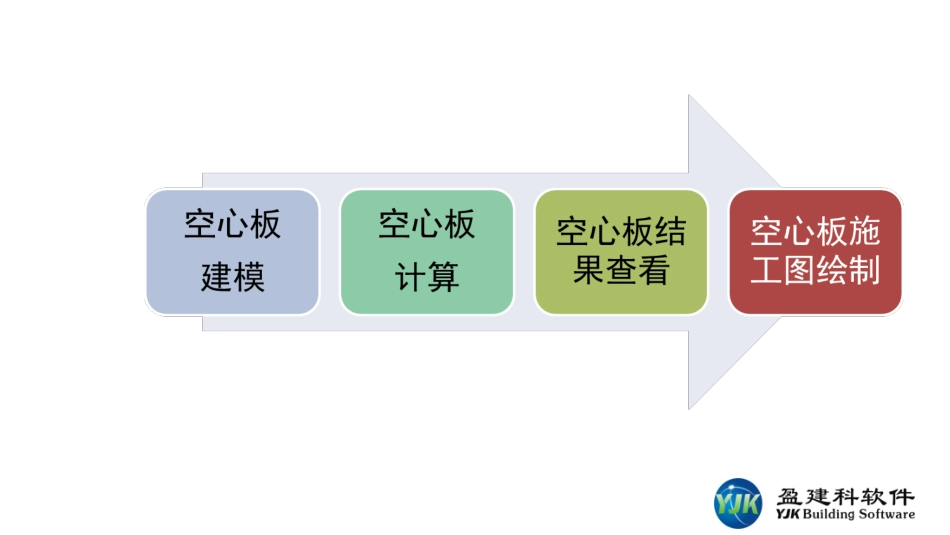

YJK现浇空心板的建模和设计2017年04月北京盈建科软件股份有限公司(BeijingYJKBuildingSoftwareCo.,Ltd.)在建模的楼板布置菜单下设置现浇空心板的布置菜单在上部结构计算中嵌入现浇空心板的计算——按照单层模型计算YJK使用细分的弹性板有限元（壳元）模型计算现浇空心板，对板元按考虑了空心部分的折算刚度计算，然后对弹性板计算结果积分成肋梁的弯矩和剪力，再对肋梁进行配筋设计;因此对现浇空心板最终的计算结果是肋梁的内力和配筋。现浇空心板的设计特点第一节空心板建模空心板的定义及布置在楼板布置菜单下设置“布空心板”菜单，用户可定义实心板区尺寸、排块布置的方向及起始点等，排块布置方便。̶�目前空心板定义的截面类型支持箱型和T型。空心板厚度的取值及自重的计算现浇空心板的总厚度由箱体高度、板顶厚度、板底厚度相加组成软件可以自动计算现浇空心板的自重，按照等厚实心板体积减去箱体部分体积计算出一个板面均布恒载荷，没有考虑板中填充砌块的重量。用户应注意：在荷载参数中设置是否“计算楼板自重”的选项也起作用，不勾选时，软件不会做现浇空心板自重计算。第二节空心板计算空心板计算流程空心板计算的两种模型交叉梁法——按照密肋梁模型计算̶�将箱体之间的肋转化成工形截面（箱体下有板时）或者T形截面（箱体下无板时）的肋梁；̶�肋梁翼缘宽度取肋梁间距的一半，每个房间形成小的交叉梁体系；̶�该模型下计算时可计算楼板上的恒载、活载和人防荷载，没有考虑风荷载和地震作用。空心板计算的两种模型板有限元法——按照楼板的有限元计算̶�考虑了空心板的因素取用楼板的折算刚度，计算折算刚度的公式取自现浇空心板设计规范；̶�在暗梁处、柱周围的实心区处按照实心板计算；对于柱帽处，按照变厚度的不同板单元计算；̶�在板的计算中把暗梁当做板的一部分，为了避免刚度重复计算，忽略了暗梁作为梁杆件单元的刚度。̶�可考虑板上作用的恒、活、人防及自定义荷载，不能考虑其他荷载工况空心板计算的两种模型板有限元法——按照楼板的有限元计算̶�考虑了空心板的因素取用楼板的折算刚度，计算折算刚度的公式取自现浇空心板设计规范；̶�在暗梁处、柱周围的实心区处按照实心板计算；对于柱帽处，按照变厚度的不同板单元计算；̶�在板的计算中把暗梁当做板的一部分，为了避免刚度重复计算，忽略了暗梁作为梁杆件单元的刚度。̶�可考虑板上作用的恒、活、人防及自定义荷载，不能考虑其他荷载工况第三节空心板计算结果查看新旧版本程序中对输出结果的调整̶�1.1.8.2之前版本空心板计算结果的输出方式：•主梁：计算结果是输出的柱中心位置的值；•伸至实心板或柱帽位置的肋梁：计算结果输出的是柱帽边或实心板边的结果。̶�2.1.8.2及之后版本对计算结果输出方式的调整：•（1）交叉梁法：•主梁：计算结果是输出的柱中心位置的值；•肋梁：输出至主梁支座处的计算结果。•（2）有限元法：•主梁：计算结果是输出的柱中心位置的值；•肋梁：输出至柱帽边或实心板区边的结果。两种模型计算方式下的结果查看1.交叉梁法̶�在计算简图中输出肋梁的配筋及内力̶�在配筋文件中输出肋梁恒、或、人防下的单工况内力，并输出工形或T形截面的详细尺寸两种模型计算方式下的结果查看2.板有限元法̶�对楼板的有限元计算结果积分为肋梁的弯矩；因此有限元计算结果是肋梁的基础数据；̶�可在“等值线”菜单下查看“空心板”项单工况下的内力、组合内力、配筋等。̶�有限元法计算的配筋文件中除了可以输出肋梁恒、活、人防下的单工况内力外，还可以考虑自定义荷载的内力。肋梁内力的积分算法取肋梁翼缘宽度范围内的单元值进行积分求解。等值线中查看空心板与弹性板的计算结果产生差异的原因对空心板软件采用的是按单层模型计算，只考虑了板上的恒载、活载、人防荷载工况，没有考虑其他荷载；弹性板的结果是按整体结构模型计算的。空心板的网格划分尺寸默认为0.5m，目前不支持用户修改；弹性板网格划分尺寸默认为1m，可以按照计算需要修改。第四节空心板的施工图绘制现浇空心板肋梁及实心板区补强筋的施工图在梁...
