热处理操作规程VIP免费

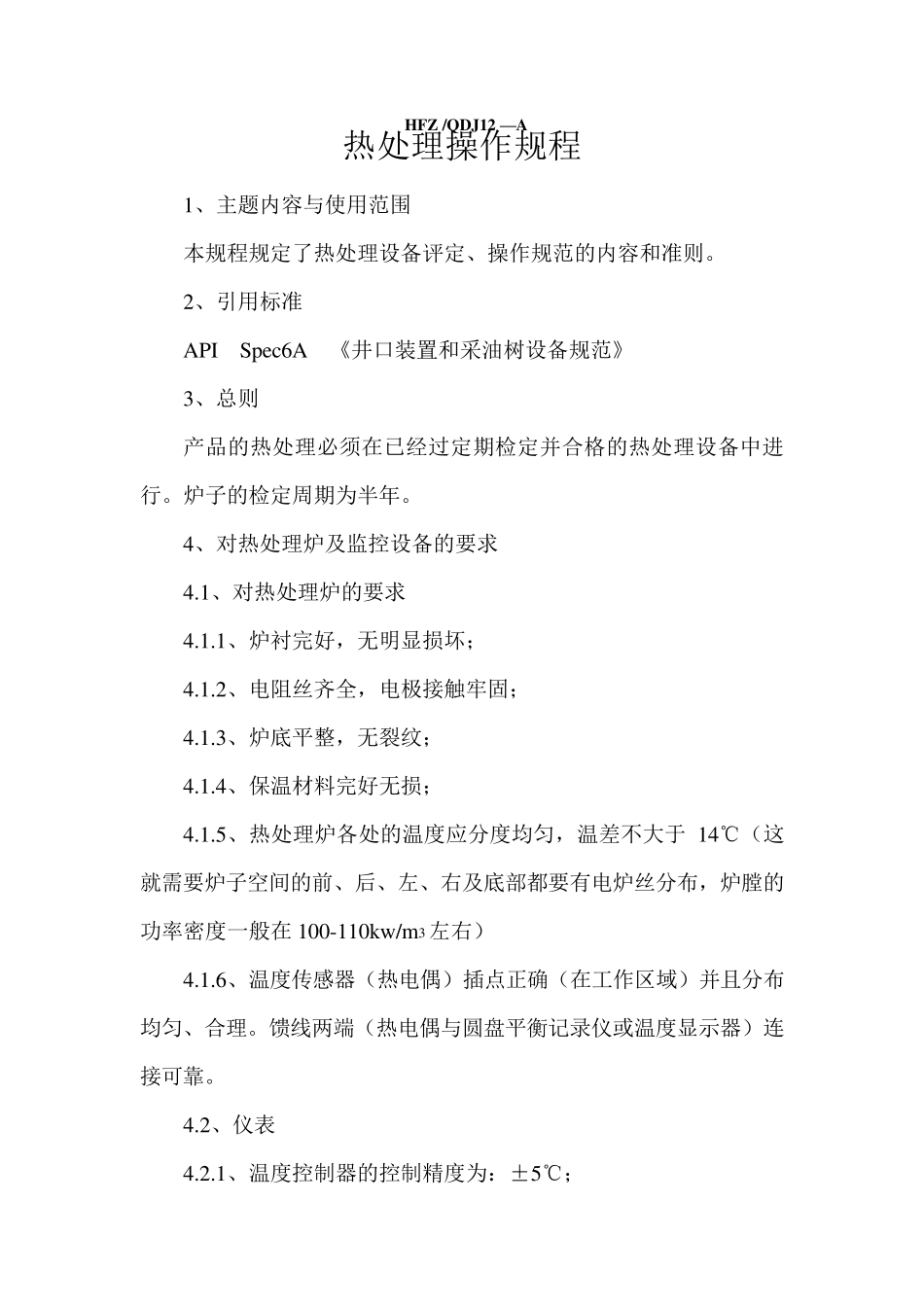

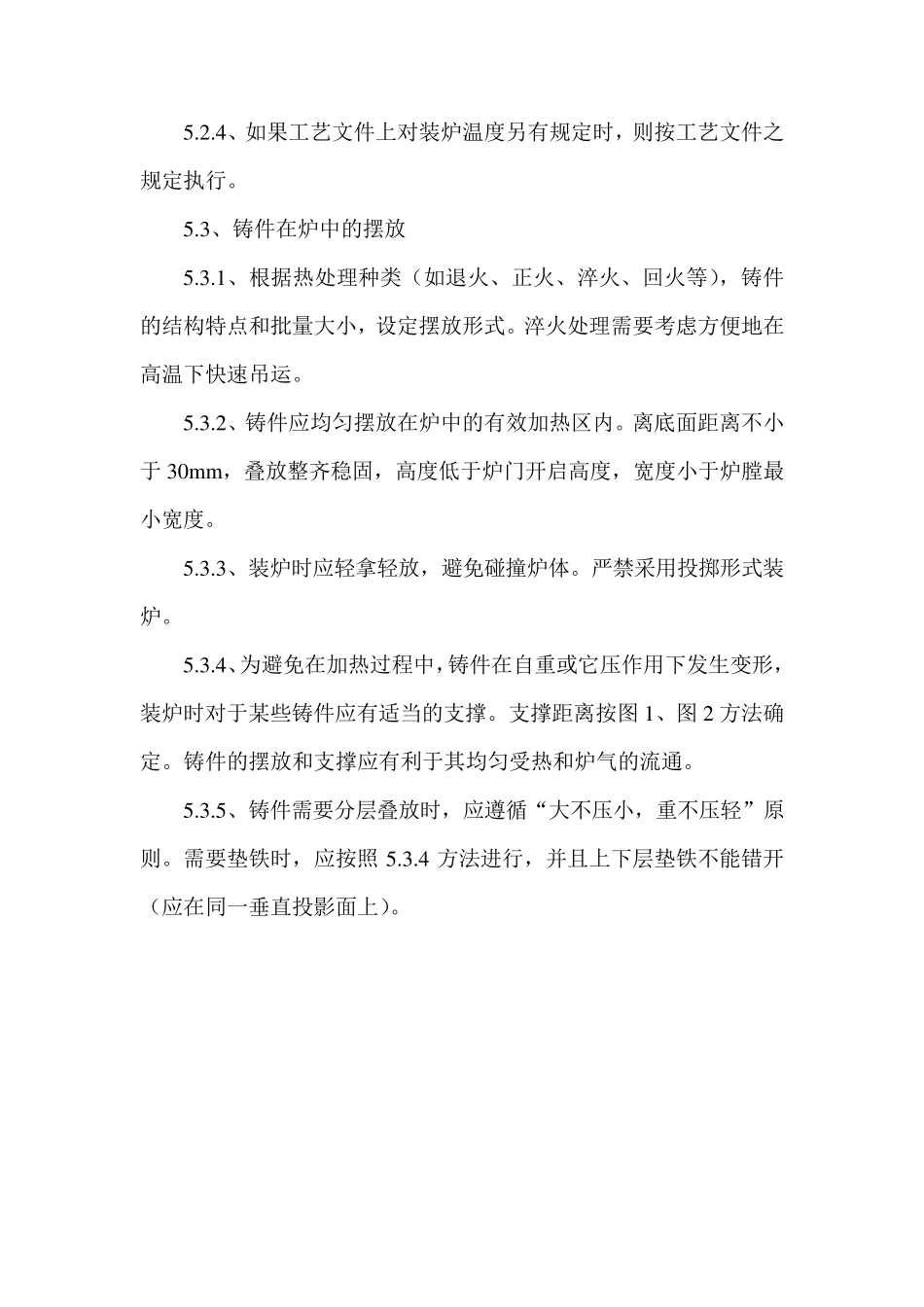

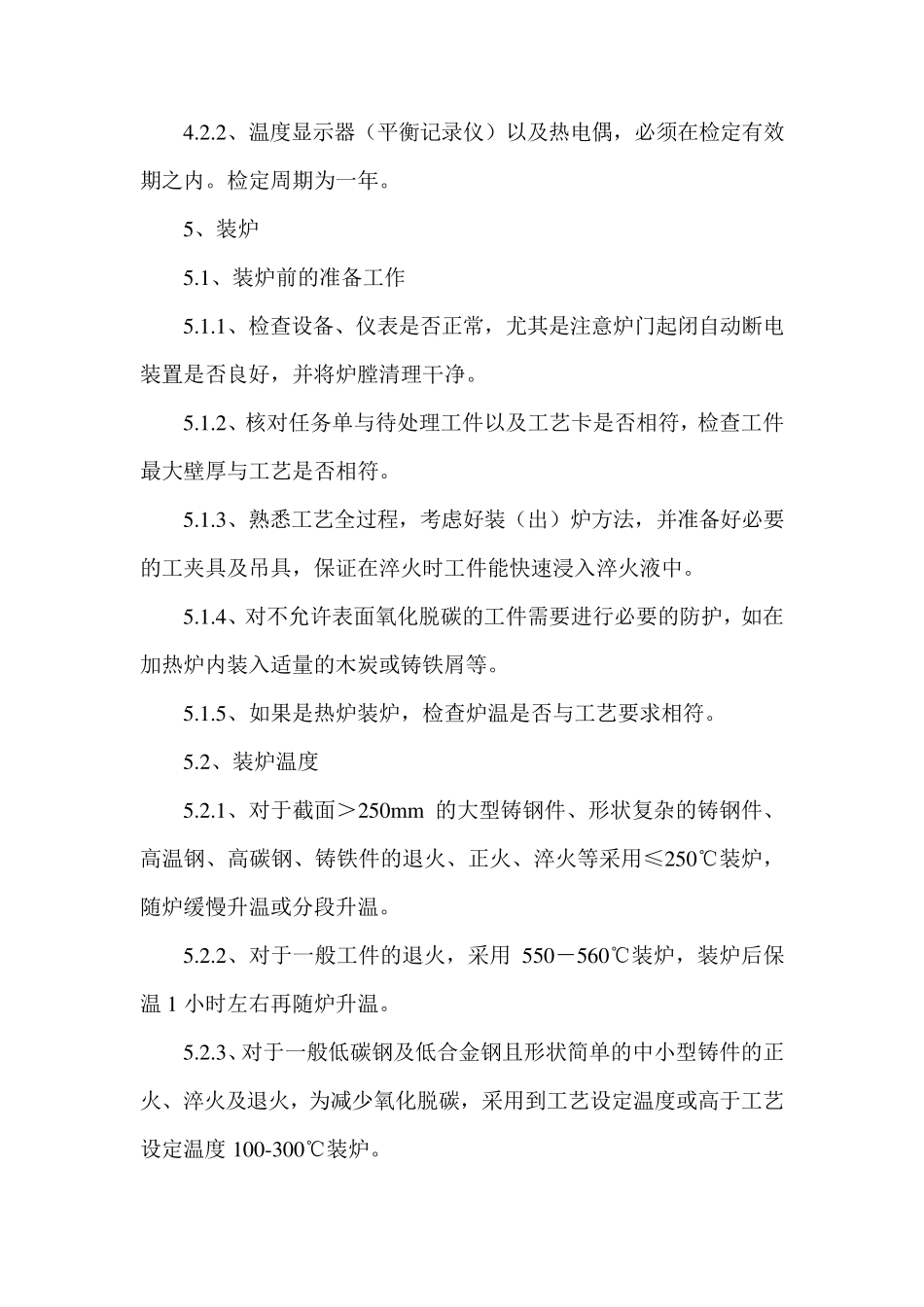

HFZ /QDJ12 —A 热处理操作规程 1、主题内容与使用范围 本规程规定了热处理设备评定、操作规范的内容和准则。 2、引用标准 API Spec6A 《井口装置和采油树设备规范》 3、总则 产品的热处理必须在已经过定期检定并合格的热处理设备中进行。炉子的检定周期为半年。 4、对热处理炉及监控设备的要求 4.1、对热处理炉的要求 4.1.1、炉衬完好，无明显损坏； 4.1.2、电阻丝齐全，电极接触牢固； 4.1.3、炉底平整，无裂纹； 4.1.4、保温材料完好无损； 4.1.5、热处理炉各处的温度应分度均匀，温差不大于 14℃（这就需要炉子空间的前、后、左、右及底部都要有电炉丝分布，炉膛的功率密度一般在 100-110kw /m3 左右） 4.1.6、温度传感器（热电偶）插点正确（在工作区域）并且分布均匀、合理。馈线两端（热电偶与圆盘平衡记录仪或温度显示器）连接可靠。 4.2、仪表 4.2.1、温度控制器的控制精度为：±5℃； 4.2.2、温度显示器（平衡记录仪）以及热电偶，必须在检定有效期之内。检定周期为一年。 5、装炉 5.1、装炉前的准备工作 5.1.1、检查设备、仪表是否正常，尤其是注意炉门起闭自动断电装置是否良好，并将炉膛清理干净。 5.1.2、核对任务单与待处理工件以及工艺卡是否相符，检查工件最大壁厚与工艺是否相符。 5.1.3、熟悉工艺全过程，考虑好装（出）炉方法，并准备好必要的工夹具及吊具，保证在淬火时工件能快速浸入淬火液中。 5.1.4、对不允许表面氧化脱碳的工件需要进行必要的防护，如在加热炉内装入适量的木炭或铸铁屑等。 5.1.5、如果是热炉装炉，检查炉温是否与工艺要求相符。 5.2、装炉温度 5.2.1、对于截面＞250m m 的大型铸钢件、形状复杂的铸钢件、高温钢、高碳钢、铸铁件的退火、正火、淬火等采用≤250℃装炉，随炉缓慢升温或分段升温。 5.2.2、对于一般工件的退火，采用550－560℃装炉，装炉后保温 1 小时左右再随炉升温。 5.2.3、对于一般低碳钢及低合金钢且形状简单的中小型铸件的正火、淬火及退火，为减少氧化脱碳，采用到工艺设定温度或高于工艺设定温度 100-300℃装炉。 5.2.4、如果工艺文件上对装炉温度另有规定时，则按工艺文件之规定执行。 5.3、铸件在炉中的摆放 5.3.1、根据热处理种类（如退火、正火、淬火、回火等），铸件的结构特点和批量大小，设定摆放形式。淬火处理需要考虑方便地在高温下快速吊运。 5.3.2、铸件应均匀摆放在炉中的有效加热区内。离底面距离不小于 30m m ，叠...
