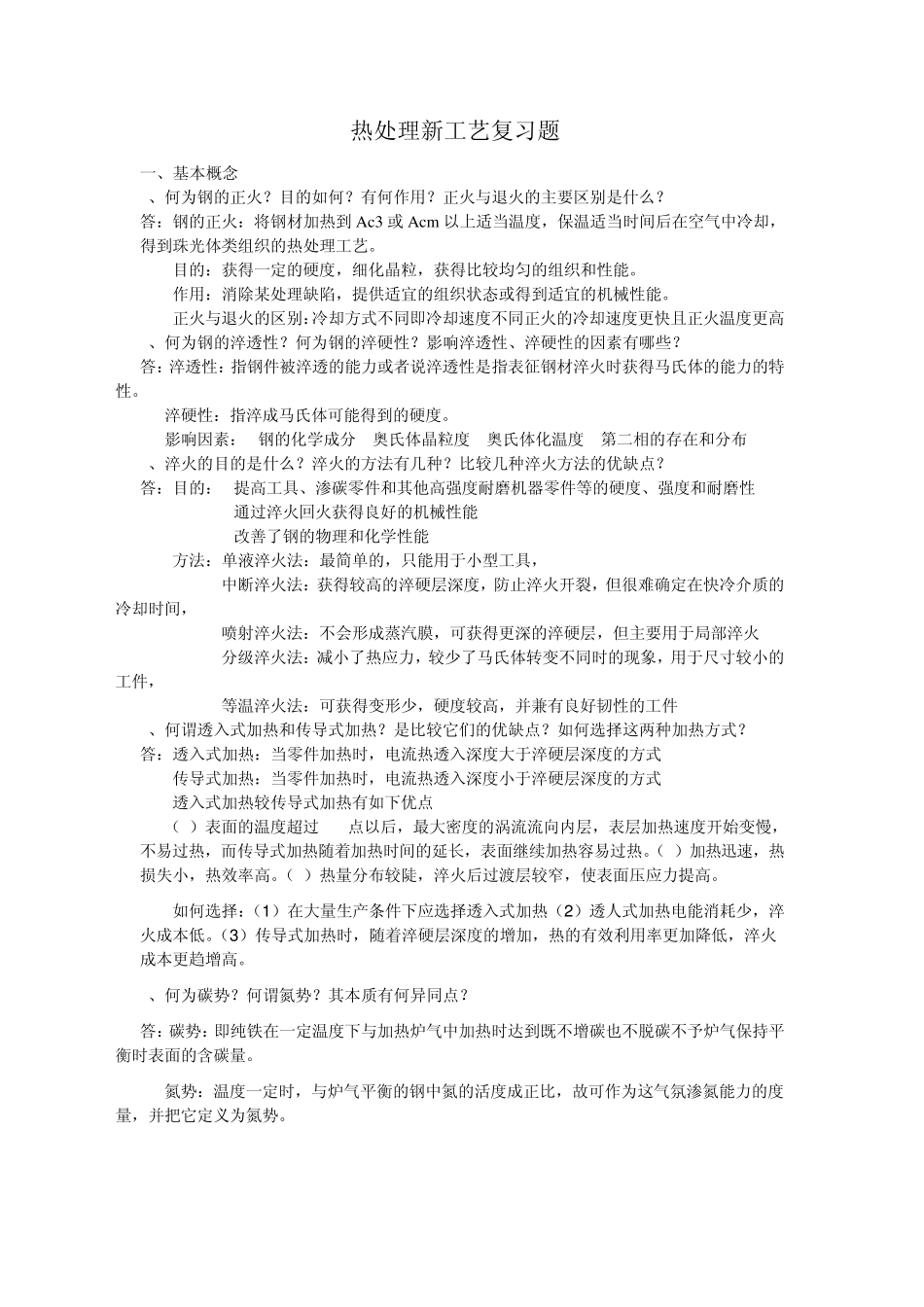

热处理新工艺复习题 一、基本概念 1、何为钢的正火？目的如何？有何作用？正火与退火的主要区别是什么？ 答：钢的正火：将钢材加热到 Ac3 或 Acm 以上适当温度，保温适当时间后在空气中冷却，得到珠光体类组织的热处理工艺。 目的：获得一定的硬度，细化晶粒，获得比较均匀的组织和性能。 作用：消除某处理缺陷，提供适宜的组织状态或得到适宜的机械性能。 正火与退火的区别：冷却方式不同即冷却速度不同正火的冷却速度更快且正火温度更高 2、何为钢的淬透性？何为钢的淬硬性？影响淬透性、淬硬性的因素有哪些？ 答：淬透性：指钢件被淬透的能力或者说淬透性是指表征钢材淬火时获得马氏体的能力的特性。 淬硬性：指淬成马氏体可能得到的硬度。 影响因素：1钢的化学成分 2奥氏体晶粒度 3奥氏体化温度 4第二相的存在和分布 3、淬火的目的是什么？淬火的方法有几种？比较几种淬火方法的优缺点？ 答：目的：1提高工具、渗碳零件和其他高强度耐磨机器零件等的硬度、强度和耐磨性 2通过淬火回火获得良好的机械性能 3改善了钢的物理和化学性能 方法：单液淬火法：最简单的，只能用于小型工具， 中断淬火法：获得较高的淬硬层深度，防止淬火开裂，但很难确定在快冷介质的 冷却时间， 喷射淬火法：不会形成蒸汽膜，可获得更深的淬硬层，但主要用于局部淬火 分级淬火法：减小了热应力，较少了马氏体转变不同时的现象，用于尺寸较小的工件， 等温淬火法：可获得变形少，硬度较高，并兼有良好韧性的工件 4、何谓透入式加热和传导式加热？是比较它们的优缺点？如何选择这两种加热方式？ 答：透入式加热：当零件加热时，电流热透入深度大于淬硬层深度的方式 传导式加热：当零件加热时，电流热透入深度小于淬硬层深度的方式 透入式加热较传导式加热有如下优点 （a）表面的温度超过 A2 点以后，最大密度的涡流流向内层，表层加热速度开始变慢，不易过热，而传导式加热随着加热时间的延长，表面继续加热容易过热。（b）加热迅速，热损失小，热效率高。（c）热量分布较陡，淬火后过渡层较窄，使表面压应力提高。 如何选择：（1 ）在大量生产条件下应选择透入式加热（2 ）透人式加热电能消耗少，淬火成本低。（3 ）传导式加热时，随着淬硬层深度的增加，热的有效利用率更加降低，淬火成本更趋增高。 5、何为碳势？何谓氮势？其本质有何异同点？ 答：碳势：即纯铁在一定温度下与加热炉气中加热时达到既不增碳也不脱碳不予炉气...
