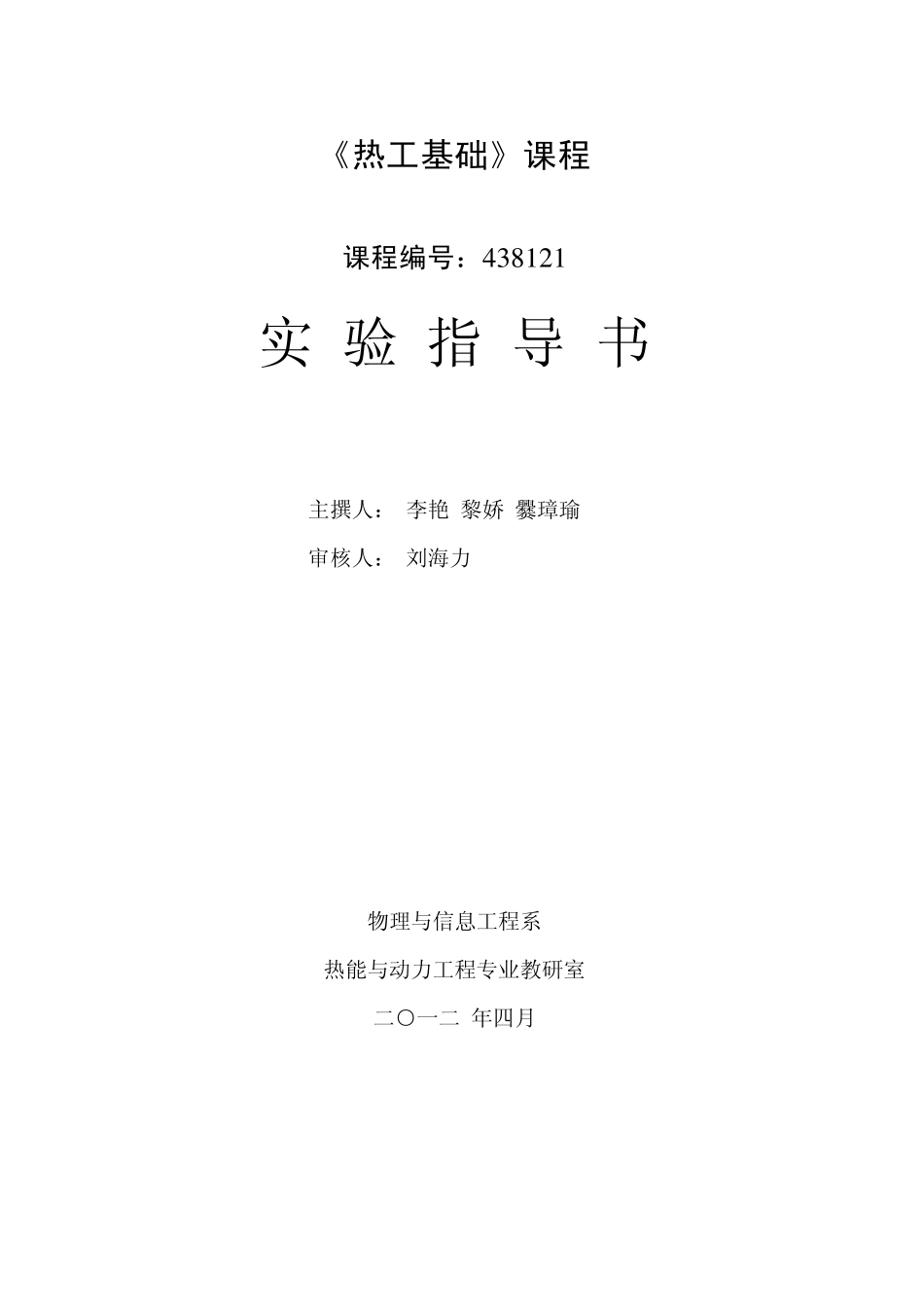

《热工基础》课程 课程编号:4 3 8 1 2 1 实 验 指 导 书 主撰人: 李艳 黎娇 爨璋瑜 审核人: 刘海力 物理与信息工程系 热能与动力工程专业教研室 二○一二 年四月 前 言 实验总体目标: 掌握热工基本知识、热工实验方法和热工实验技能 适用专业年级: 热能与动力工程;第三学期、第四学期 实验课时分配: 36学时 序号 实验项目 要求 类型 每组人数 实验 学时 1 常用热工仪表的使用 必 验证 2 2 2 空气定压比热测定实验 必 验证 2 2 3 二氮化碳 PVT 关系研究实验 必 验证 2 2 4 喷管特性实验 必 综合 2 4 5 雷诺和伯努利方程综合实验 必 验证 2 2 6 孔口与管嘴流量系数实验 必 综合 2 2 7 文丘里流量计及孔板流量计测定实验 必 综合 2 2 8 稳态法导热系数测量实验 必 研究 2 2 9 恒热流准稳态平板法测定材料热物性 必 研究 2 2 10 中温法向辐射时物体黑度测定实验 必 综合 2 2 11 空气横掠圆柱体时局部换热系数的测定实验 必 研究 2 4 13 换热器综合实验 必 综合 2 4 14 热电偶校验 必 研究 2 4 15 毕托管测速实验 必 综合 2 2 实验5 雷偌和伯努利方程综合实验 A雷诺实验 一、实验目的 1、观察流体在不同流动状态时流动质点的运动规律。 2、观察流体由层流变为紊流及由紊流变为层流的过渡过程。 3、测定液体(水)在圆管中流动的临界雷诺数即下临界雷诺数,学会其测定的方法。 二、实验设备及要求 本实验主要使用设备为:LBZ-1雷偌和伯努利方程综合实验台。 实验装置如图 5-1 所示。 放气阀回水管水箱及水泵调节器颜色罐恒定水箱测压板调节阀佰努力管雷诺管供水调节阀图 1 雷偌和伯努利方程综合实验装置示意图 三、实验原理 流体在管道中流动,有层流和紊流两种不同的流动状态,其阻力性质也不同。在实验过程中,保持水箱的水位恒定,即水头 H 不变。如果管路中出水阀门开启较小,在管路中就有稳定的平均流速 V ,微启红颜色水阀门,这时红色水与自来水同步在管路中沿轴线向前流动,红颜色水呈一条红色直线,其流体质点没有垂直于主流方向的横向运动,红色直线没有与周围的液体混杂,层次分明地在管路中流动。此时,在流速较小而粘性较大和惯性力较小的情况下运动,为层流运动。如果将出水阀门逐渐开大,管路中的红色直线出现脉动,流体质点还没有出现相互交换的现象,液体的流动呈临界状态。如果...
