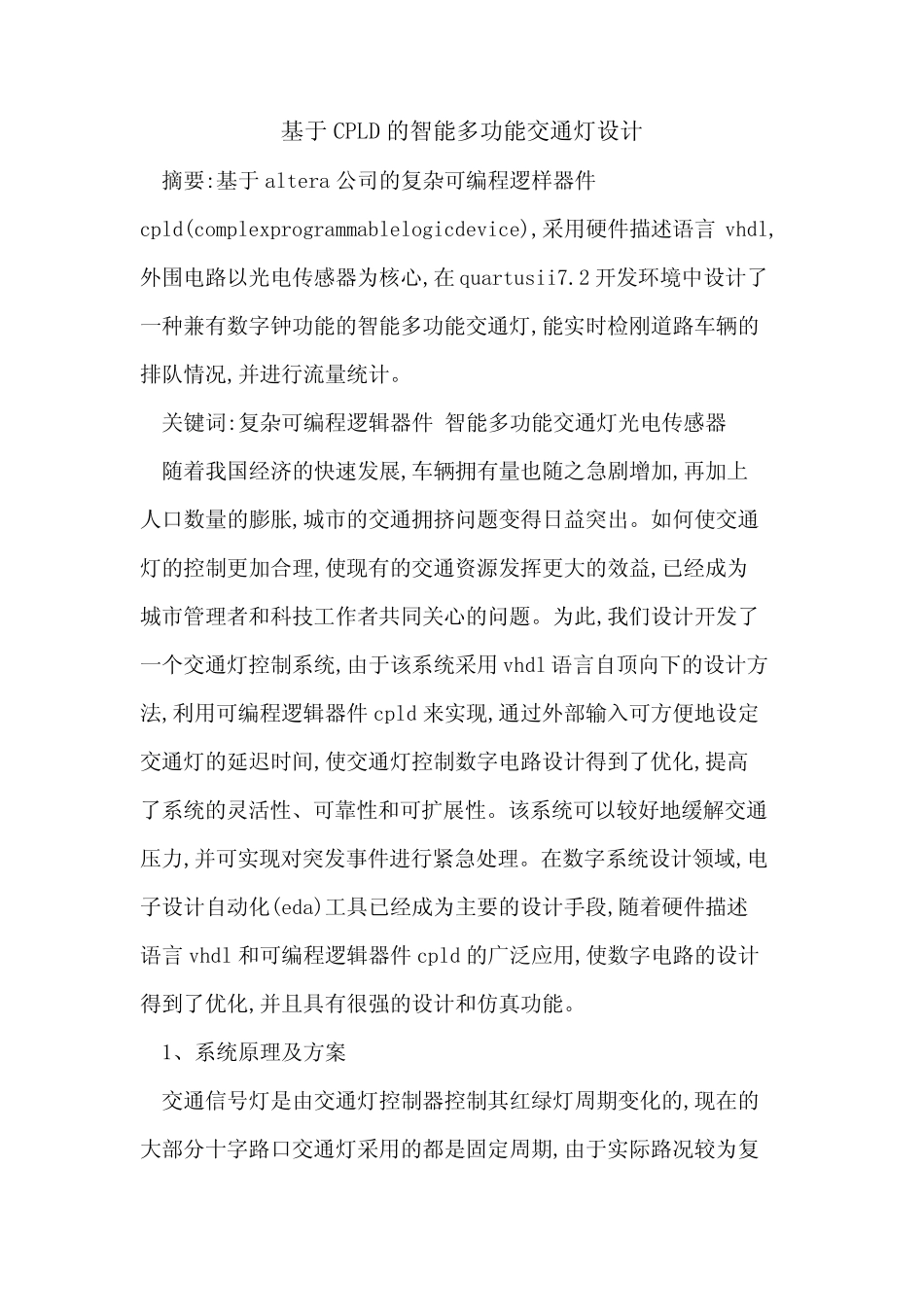

基 于 CPLD 的 智 能 多 功 能 交 通 灯 设 计 摘 要 :基 于 altera 公 司 的 复 杂 可 编 程 逻 样 器 件cpld(complexprogrammablelogicdevice),采 用 硬 件 描 述 语 言vhdl,外 围 电 路 以 光 电 传 感 器 为 核 心 ,在 quartusii7.2 开 发 环 境 中 设 计 了一 种 兼 有 数 字 钟 功 能 的 智 能 多 功 能 交 通 灯 ,能 实 时 检 刚 道 路 车 辆 的排 队 情 况 ,并 进 行 流 量 统 计 。 关 键 词 :复 杂 可 编 程 逻 辑 器 件 智 能 多 功 能 交 通 灯 光 电 传 感 器 随 着 我 国 经 济 的 快 速 发 展 ,车 辆 拥 有 量 也 随 之 急 剧 增 加 ,再 加 上人 口 数 量 的 膨 胀 ,城 市 的 交 通 拥 挤 问 题 变 得 日 益 突 出 。 如 何 使 交 通灯 的 控 制 更 加 合 理 ,使 现 有 的 交 通 资 源 发 挥 更 大 的 效 益 ,已 经 成 为城 市 管理 者和科技工作者共同关 心 的 问 题 。 为 此,我 们设 计 开 发 了一 个交 通 灯 控 制 系统 ,由于 该系统 采 用 vhdl 语 言 自顶向下的 设 计 方法,利用 可 编 程 逻 辑 器 件 cpld 来实 现 ,通 过外 部输入可 方便地设 定交 通 灯 的 延迟时 间 ,使 交 通 灯 控 制 数 字 电 路 设 计 得 到 了 优 化 ,提 高了 系统 的 灵 活 性 、 可 靠 性 和可 扩 展 性 。 该系统 可 以 较 好 地缓 解 交 通压 力 ,并 可 实 现 对 突 发 事 件 进 行 紧 急 处 理 。 在 数 字 系统 设 计 领 域 ,电子 设 计 自动 化 (eda)工具 已 经 成 为 主 要 的 设 计 手 段 ,随 着 硬 件 描 述语 言 vhdl 和可 编 程 逻 辑 器 件 cpld 的 广 泛 应 用 ,使 数 字 电 路 的 设 计得 到 了 优 化 ,并 且 具 有 很 强 的 设 计 和仿 真 功 能 。 1、 系统 原 理 及 方案 交 通 信 号 灯 是 由交 通 灯 控 制 器 控 制 其 红 绿 灯 周 期 变 化 的 ,现 在 的大 部分 十 字 路 口 交 通 灯 采 用 的 都 是 固 定周 期 ,由于 实 际 路 况 较 为 复杂 ,不 ...
