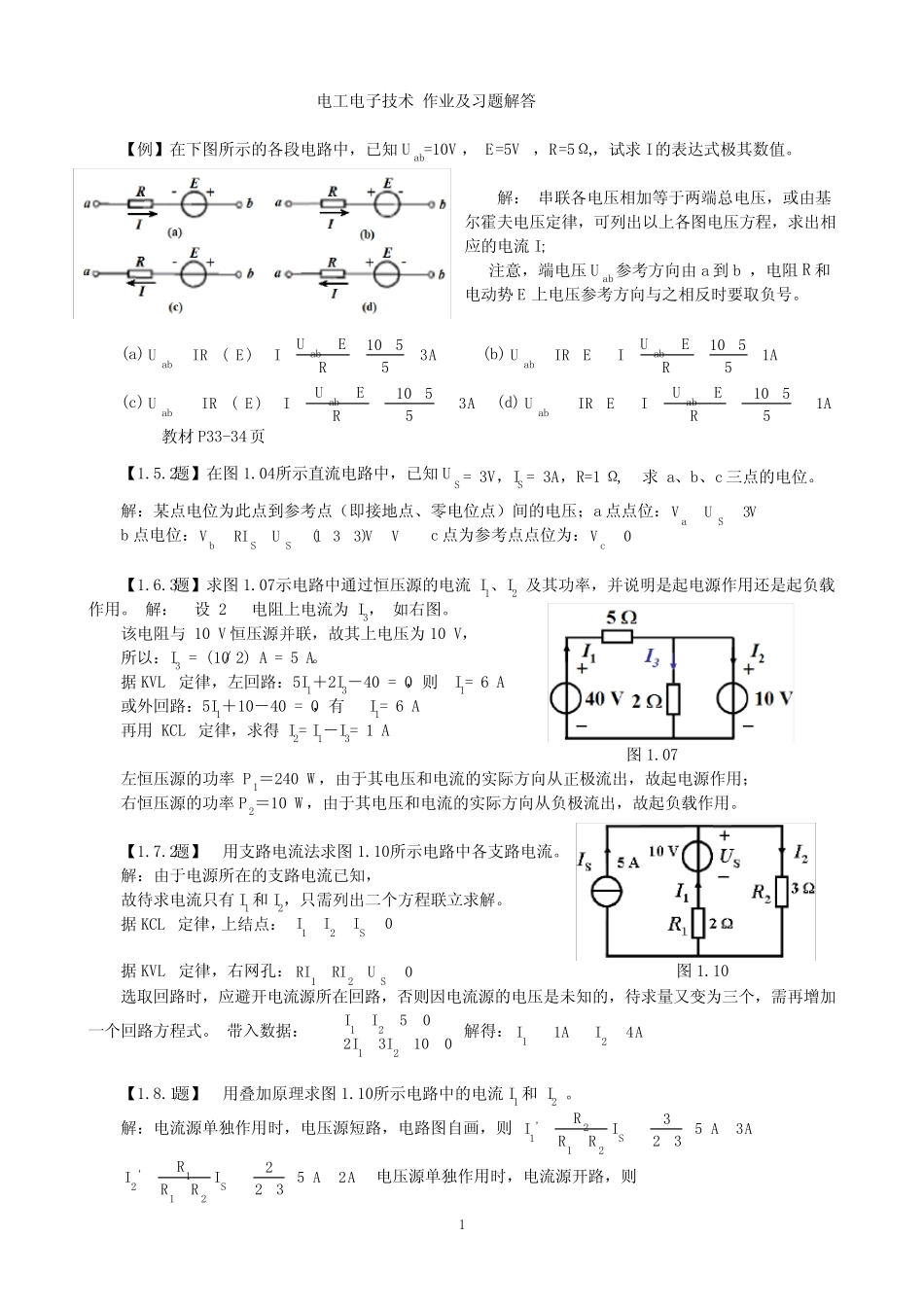

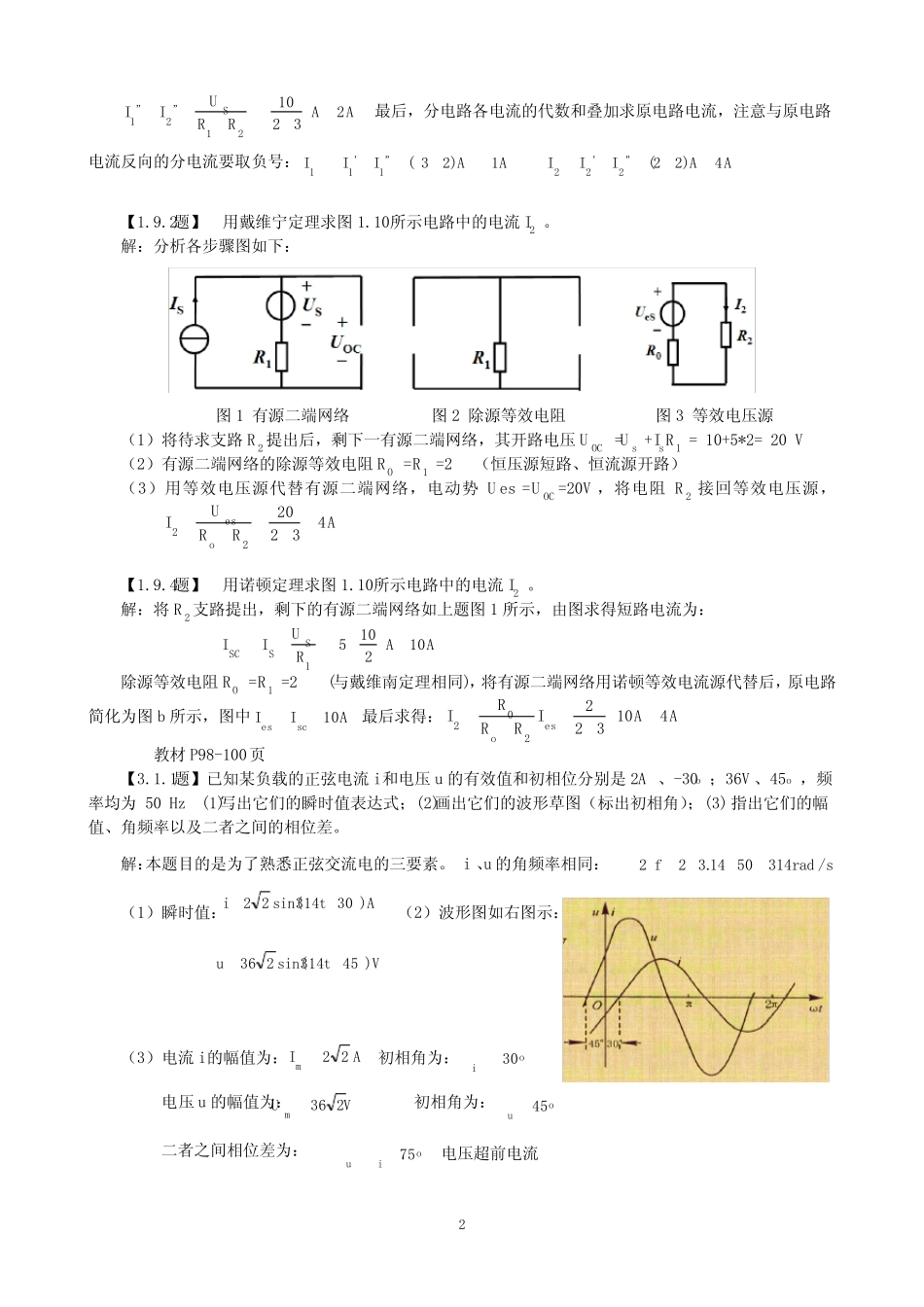

1 电 工 电 子 技 术 作 业 及 习 题 解 答 【 例 】 在 下 图 所 示 的 各 段 电 路 中 ， 已 知 U ab=10V ， E=5V ， R=5Ω ,， 试 求 I的 表 达 式 极 其 数 值 。 解 ： 串 联 各 电 压 相 加 等 于 两 端 总 电 压 ， 或 由 基尔 霍 夫 电 压 定 律 ， 可 列 出 以 上 各 图 电 压 方 程 ， 求 出 相应 的 电 流 I; 注 意 ， 端 电 压 U ab参 考 方 向 由 a 到 b ， 电 阻 R 和电 动 势 E 上 电 压 参 考 方 向 与 之 相 反 时 要 取 负 号 。 (a) )( EIRU ab AREUIab35510 (b) EIRU ab AREUIab15510 (c) )( EIRU ab AREUIab35510 (d) EIRU ab AREUIab15510 教 材 P33-34页 【 1.5.2题 】 在 图 1.04所 示 直 流 电 路 中 ， 已 知 US = 3V， IS = 3A， R=1 Ω , 求 a、 b、 c 三 点 的 电 位 。 解 ： 某 点 电 位 为 此 点 到 参 考 点 （ 即 接 地 点 、 零 电 位 点 ） 间 的 电 压 ； a 点 点 位 ：VUVSa3 b 点 电 位 ：VVURIVSSb)331( c 点 为 参 考 点 点 位 为 ：0cV 【 1.6.3题 】 求 图 1.07示 电 路 中 通 过 恒 压 源 的 电 流 I1、 I2 及 其 功 率 ， 并 说 明 是 起 电 源 作 用 还 是 起 负 载作 用 。 解 ： 设 2 电 阻 上 电 流 为 I3， 如 右 图 。 该 电 阻 与 10 V 恒 压 源 并 联 ， 故 其 上 电 压 为 10 V， 所 以 ： I3 = (10／2) A = 5 A 。 据 KVL 定 律 ， 左回路 ： 5I1＋2I3－40 = 0， 则 I1= 6 A 或 外回路 ： 5I1＋10－40 = 0， 有 I1= 6 A 再用 KCL 定 律 ， 求 得 I2= I1－I3= 1 A 图 1.07 左恒 压 源 的 功 率 P 1＝240 W ， 由 于 其 电 压 和 电 流 的 实际方 向 从正极 流 出 ， 故 起 电 源 作 用 ； 右 恒 压 源 的 功 率 P 2＝10 W ， 由 于 其 电 压 和 电 流 的 实际方 向 从负 极 流 出 ， 故 起 负 载 作 用 。 【 1.7.2题 】 ...
