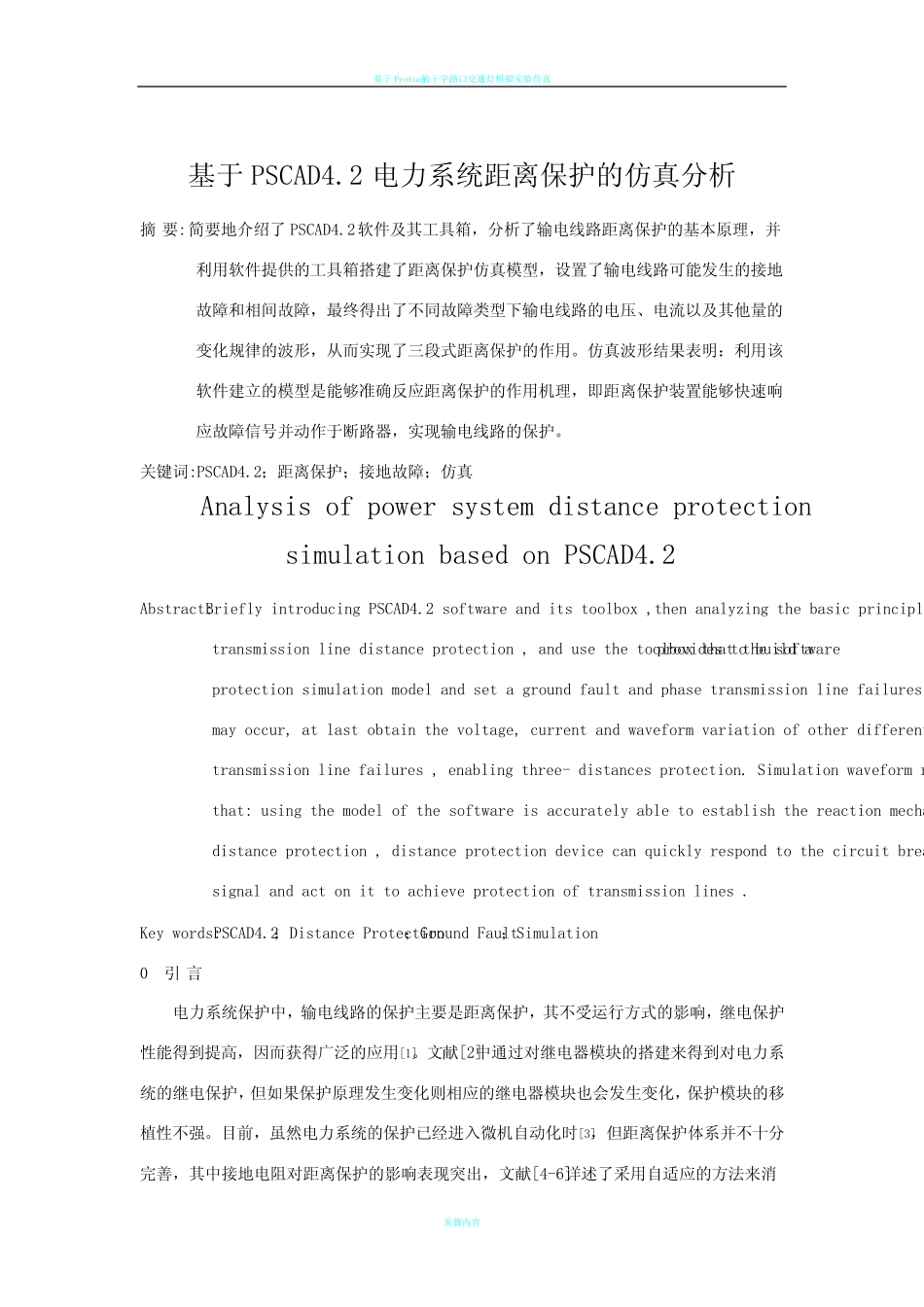

基 于 Protues的 十 字 路 口 交 通 灯 模 拟 实 验 仿 真 页 脚 内 容 基 于 PSCAD4.2 电 力 系 统 距 离 保 护 的 仿 真 分 析 摘 要 : 简 要 地 介 绍 了 PSCAD4.2软 件 及 其 工 具 箱 ， 分 析 了 输 电 线 路 距 离 保 护 的 基 本 原 理 ， 并利 用 软 件 提 供 的 工 具 箱 搭 建 了 距 离 保 护 仿 真 模 型 ， 设 置 了 输 电 线 路 可 能 发 生 的 接 地故 障 和 相 间 故 障 ， 最 终 得 出 了 不 同 故 障 类 型 下 输 电 线 路 的 电 压 、 电 流 以 及 其 他 量 的变 化 规 律 的 波 形 ， 从 而 实 现 了 三 段 式 距 离 保 护 的 作 用 。 仿 真 波 形 结 果 表 明 ： 利 用 该软 件 建 立 的 模 型 是 能 够 准 确 反 应 距 离 保 护 的 作 用 机 理 ， 即 距 离 保 护 装 置 能 够 快 速 响应 故 障 信 号 并 动 作 于 断 路 器 ， 实 现 输 电 线 路 的 保 护 。 关 键 词 : PSCAD4.2； 距 离 保 护 ； 接 地 故 障 ； 仿 真 Analysis of power system distance protection simulation based on PSCAD4.2 Abstract: Briefly introducing PSCAD4.2 software and its toolbox ,then analyzing the basic principle of the transmission line distance protection , and use the toolbox that the software provides to build a protection simulation model and set a ground fault and phase transmission line failures the system may occur, at last obtain the voltage, current and waveform variation of other different types of transmission line failures , enabling three- distances protection. Simulation waveform results showed that: using the model of the software is accurately able to establish the reaction mechanism of the distance protection , distance protection device can quickly respond to the circuit breaker failure signal and act on it to achieve protection of transmission...
