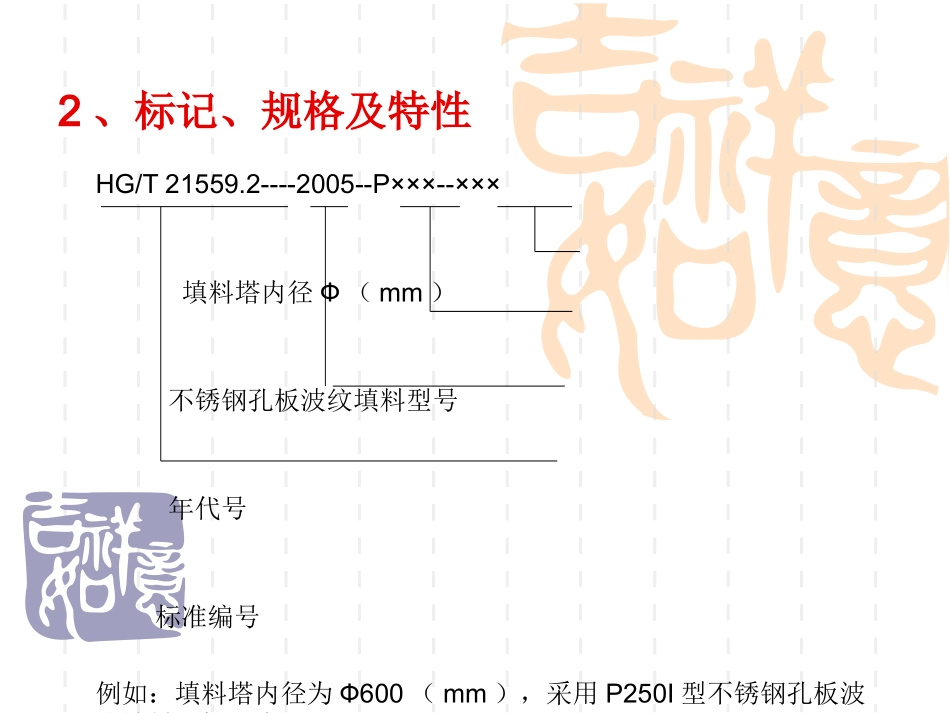

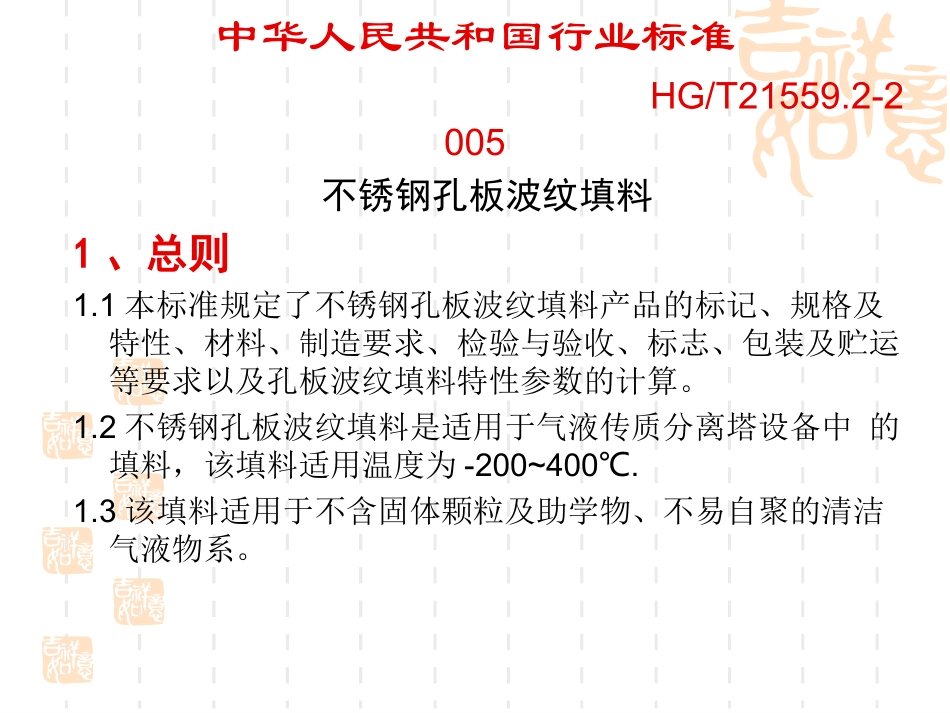

不锈钢孔板波纹填料填料制作车间2011年3月中华人民共和国行业标准HG/T21559.2-2005不锈钢孔板波纹填料1、总则1.1本标准规定了不锈钢孔板波纹填料产品的标记、规格及特性、材料、制造要求、检验与验收、标志、包装及贮运等要求以及孔板波纹填料特性参数的计算。1.2不锈钢孔板波纹填料是适用于气液传质分离塔设备中的填料，该填料适用温度为-200~400.℃1.3该填料适用于不含固体颗粒及助学物、不易自聚的清洁气液物系。2、标记、规格及特性HG/T21559.2----2005--P×××--×××填料塔内径Ф（mm）不锈钢孔板波纹填料型号年代号标准编号例如：填料塔内径为Ф600（mm），采用P250I型不锈钢孔板波纹填料，标记为：HG/T21559.2----2005—P250I--6003、不锈钢孔板波纹填料应用及材料3.1不锈钢孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。在精馏、吸收、萃取等单元操作中广泛应用。根据填料型号，最小塔径为80-200mm，最大直径已达13M，液体喷淋密度可从0.2-200M3/（M²·H），应用于负压、常压和加压操作。不锈钢孔板波纹填料适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。3.2不锈钢孔板波纹填料的材质应符合GB/T4239的规定，应用时可取其厚度的下偏差。3.3选用的不锈钢带偏差为：带宽H。+0.1-0.6(mm);带厚-0.025（mm)3.4选用材料必须要有质量检验合格证书、质量保证书及材料化学成分报告。4、规格及特性4.1不锈钢孔板波纹填料是由不锈钢带压制成的若干波纹板片，按一定的直径要求垂直叠合组装成盘状的规整理填料，相邻波纹板片的波纹倾斜方向相反，上下相邻填料波纹片成90º交叉。4.2表中列出不锈钢孔板波纹填料的八种型号，选型的特征参数为填料的比表面积和波纹的倾角，可根据工艺设计要求选用。不锈钢孔板波纹结构尺寸及特性参数项目单位P125ⅠP125ⅡP250ⅠP250ⅡP350ⅠP350ⅡP500ⅠP500Ⅱ峰高hMm24.0+0.211.5±0.18.4±0.16.0±0.06波纹倾角(。)30+3045-3030+3045-3030+3045-3030+3045-30波距Mm39.6±0.219.0±0.114.0±0.089.9±0.06齿形角(。)79.0±179.1±179.6±179.0±1公称比表面积M2/m3130.9273.0371.9523.65、制造要求5.1按照填料尺寸要求，将原料不锈钢带冲孔、滚压细纹（或采用与细纹等效的滚压纹）、压波纹制成孔板波纹带，再按填料盘横截面上不同弦长以及填料盘整盘或分块组装的要求截成孔板波纹片。5.1.1冲孔按照标准要求，对原料钢带冲孔加工，板上小孔排列方式为三角形排列，小孔直径P125Ⅰ、P125Ⅱ、P250Ⅰ、P250Ⅱ为4.5mm，板上开孔率8.5--9.5；P350Ⅰ、P350Ⅱ、P500Ⅰ、P500Ⅱ为4.0mm，板上开孔率9.0—10.05.1.2压制小波纹波纹板片在压制波纹前需预先在板上冲孔并压制细纹，或采用与细纹等效的滚压纹。表中的t。（mm)-板片上细纹的波长；h。（mm)-板片上细纹的峰高；δ—钢带的厚度（mm)填料型号P125ⅠP125ⅡP250ⅠP250ⅡP350ⅠP350ⅡP500ⅠP500Ⅱt。（mm)3221.5h。（mm)δ+0.8δ+0.6δ+0.5δ+0.45.1.3根据使用单位所需型号，按标准要求正在的压制孔板波纹片5.1.4根据塔设备设计确定填料盘可以做成整盘式或分块式，分块的目的是便于填料的安装，每个分块尺寸应能从人孔进入塔内组装，对于塔径小于800mm的塔可按整盘制造，也可分块制造。图片上是我们正在生产的Ф3200，350Y的分块式填料。5.2不锈钢孔板波纹填料的盘高取40—250mm，常用盘高为100—200mm，盘高与塔径的关系见下表5.3整盘填料应用钢带箍紧，箍的端头搭接上沿切缝，留作填料装塔前翻用，将箍做成防壁流圈型式，对分块填料，贴塔壁的填料块在贴塔壁端应做成防壁流圈式，切缝间距依盘径大小而定，以贴紧塔壁为准。5.4箍采用制造填料用的不锈钢带，箍的宽度及根数见下表。塔内径Ф（mm)100-400＞400-1000＞1000-3000＞3000盘高H（mm)40--100100-150150--200200--250不同盘高箍的宽度及数量盘高H（mm)箍的根数箍宽（mm)上箍中箍下箍40218205060702252880--14023540150--19023545200335304525034035455.5整盘填料或分块组装成盘的填料要求波纹片排列均匀，盘面应平整，不允许有高低不平现象。盘的椭圆度、盘径和盘高偏差、盘面的水平度要求见下表。填料盘加工尺...
