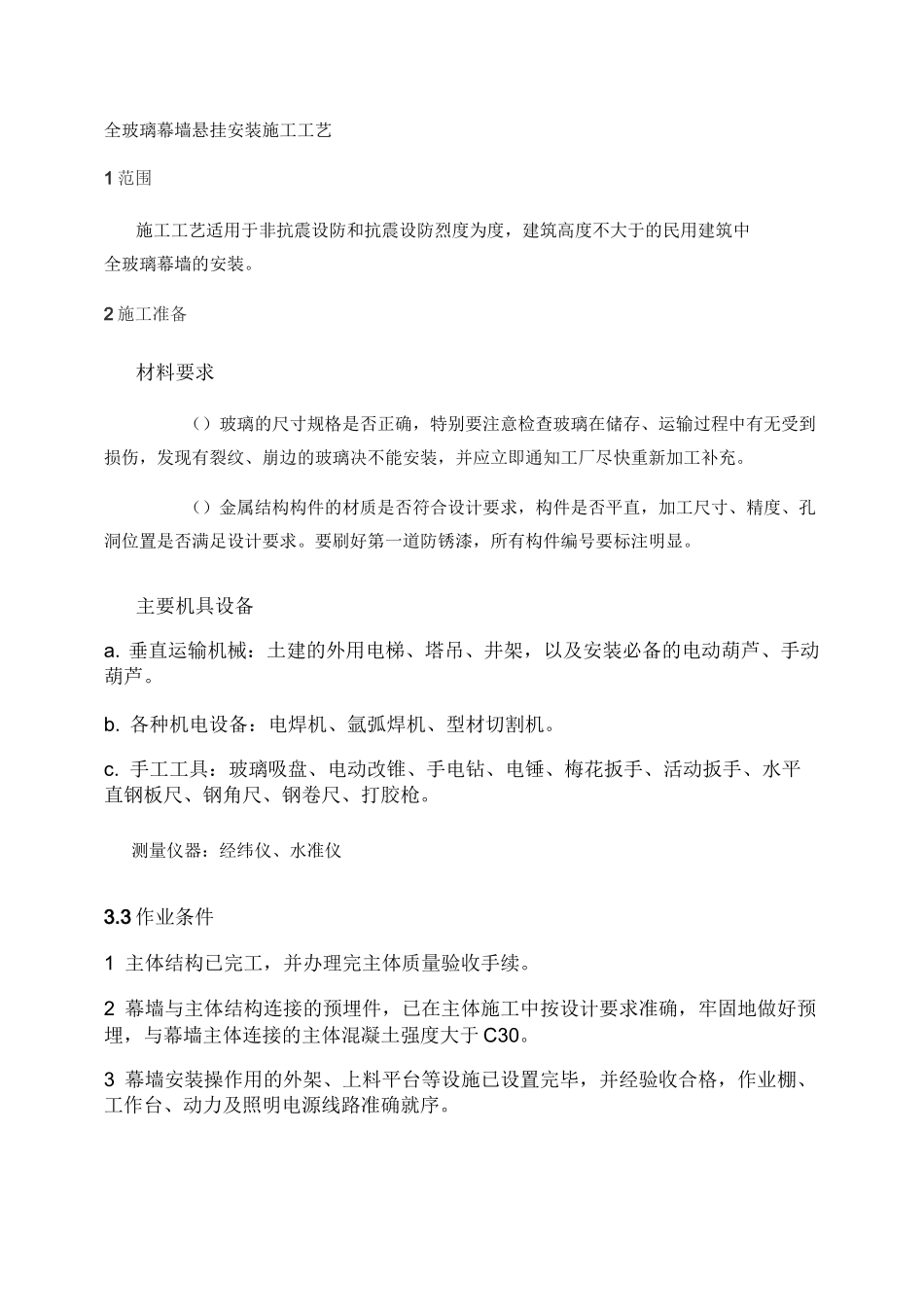

全玻璃幕墙悬挂安装施工工艺1 范围施工工艺适用于非抗震设防和抗震设防烈度为度，建筑高度不大于的民用建筑中全玻璃幕墙的安装。2 施工准备材料要求（）玻璃的尺寸规格是否正确，特别要注意检查玻璃在储存、运输过程中有无受到损伤，发现有裂纹、崩边的玻璃决不能安装，并应立即通知工厂尽快重新加工补充。（）金属结构构件的材质是否符合设计要求，构件是否平直，加工尺寸、精度、孔洞位置是否满足设计要求。要刷好第一道防锈漆，所有构件编号要标注明显。主要机具设备a. 垂直运输机械：土建的外用电梯、塔吊、井架，以及安装必备的电动葫芦、手动葫芦。b. 各种机电设备：电焊机、氩弧焊机、型材切割机。c. 手工工具：玻璃吸盘、电动改锥、手电钻、电锤、梅花扳手、活动扳手、水平直钢板尺、钢角尺、钢卷尺、打胶枪。测量仪器：经纬仪、水准仪3.3 作业条件1 主体结构已完工，并办理完主体质量验收手续。2 幕墙与主体结构连接的预埋件，已在主体施工中按设计要求准确，牢固地做好预埋，与幕墙主体连接的主体混凝土强度大于 C30。3 幕墙安装操作用的外架、上料平台等设施已设置完毕，并经验收合格，作业棚、工作台、动力及照明电源线路准确就序。4 幕墙产品制作前已对建筑设计施工图进行了放样核对，并对主体结构进行了复测，按实测结果调整了幕墙设计，并经设计单位同意。5 全玻璃幕墙的安装专项施工组织设计和施工方案已编制完毕，并经有关部门审批。6 全玻璃幕墙的材料、零配件、结构构件等已按设计要求加工进场，并经验收合格，有相关的产品质量合格证和试验报告。7 各工序的施工操作人员均已接受书面技术交底和三级安全教育，关键工序和特殊工种人员均持有岗位合格证书。3 操作工艺全玻璃幕墙工艺流程如图：测量放线---支撑骨架安装玻璃板块安装---密封注胶---幕墙清洗及清理测量放线（）幕墙定位轴线的测量放线必须与主体结构的主轴线平等或垂直，以免幕墙施工和室内外装饰施工发生矛盾，造成阴阳角不方正和装饰面不平行等缺陷。（）要使用高精度的激光水准仪、经纬仪、配合用标准钢卷尺、重锤、水平尺等复核。对高度大于的幕墙，还应反复次测量核对，以确保幕墙的垂直精度。要求上、下中心线偏差小于。（）测量放线应在风力不大于级的情况下进行，对实际放线与设计图之间的误差应进行调整、分配和消化，不能使其积累。通常以利用适当调节缝隙的宽度和边框的定位来解决。如果发现尺寸误差较大，应及时反映，以便采取重新重制做...
