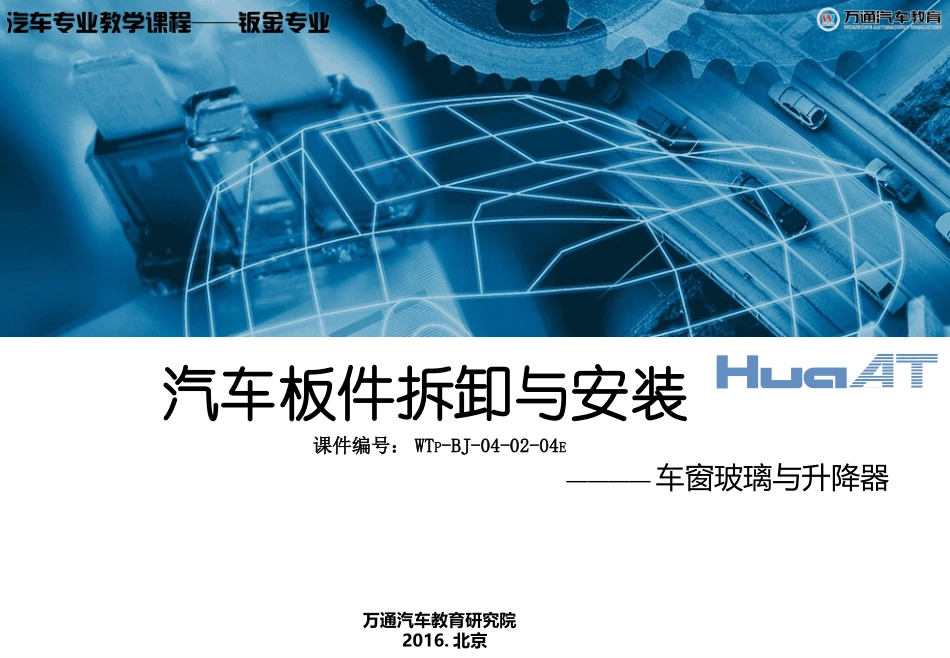

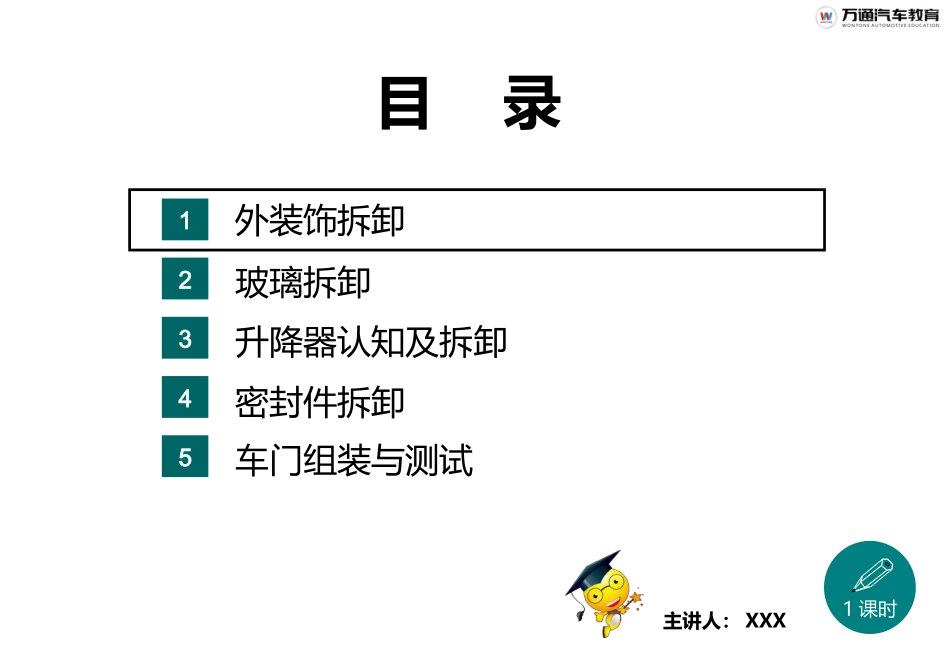

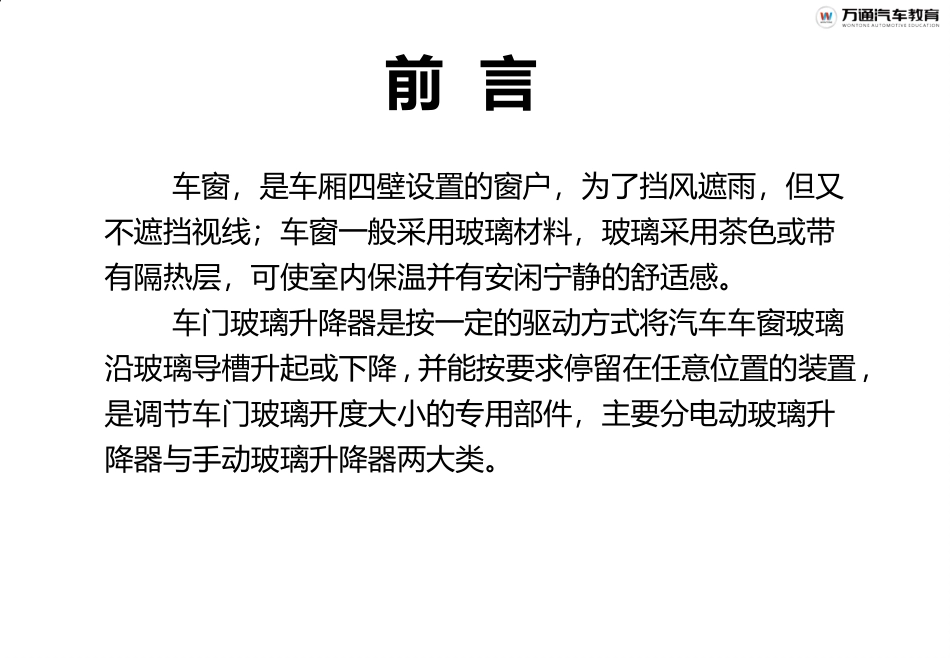

汽车板件拆卸与安装————车窗玻璃与升降器万通汽车教育研究院2016.北京课件编号：WTP-BJ-04-02-04E前言车窗，是车厢四壁设置的窗户，为了挡风遮雨，但又不遮挡视线；车窗一般采用玻璃材料，玻璃采用茶色或带有隔热层，可使室内保温并有安闲宁静的舒适感。车门玻璃升降器是按一定的驱动方式将汽车车窗玻璃沿玻璃导槽升起或下降,并能按要求停留在任意位置的装置,是调节车门玻璃开度大小的专用部件，主要分电动玻璃升降器与手动玻璃升降器两大类。目录外装饰拆卸12345玻璃拆卸升降器认知及拆卸密封件拆卸车门组装与测试1课时主讲人：XXX以大众宝来1.6L（手动5档）2014款为例注意事项：1、操作前需熄火，档位调至空挡并拉上手刹2、操作人员需佩戴好安全防护用具（防护手套、口罩等）钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——外装饰拆卸防护手套防尘口罩钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——外装饰拆卸先拆卸车门内侧的外装饰板拆卸下整个外装饰板后，就可以看到里面的隔音板啦！隔音板拆卸步骤1、拆卸隔音板隔音板钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——外装饰拆卸①门锁拉绳（灰色）②门窗控制总开关线（黄色）③后备箱开关线（蓝色）④倒车镜开关线（黑色）隔音板拆卸步骤要按照顺序依次拆卸哦！2、拆除连接线钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——外装饰拆卸目录12345外装饰拆卸玻璃拆卸升降器认知及拆卸密封件拆卸车门组装与测试步骤1、调节车窗控制器降低车窗玻璃，找到玻璃的固定螺丝车窗锁止开关车窗玻璃控制开关按下车窗玻璃控制开关——玻璃下降提拉车窗玻璃控制开关——玻璃上升钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——玻璃拆卸步骤1、调节车窗控制器降低车窗玻璃，找到玻璃的固定螺丝2、组装工具14号套筒棘轮扳手（小飞）长接杆（旋柄）钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——玻璃拆卸棘轮扳手定义：一种手工操作，单向、半自动工具特点：调整方向调节器可以改变扳手转动方向。钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——玻璃拆卸方向调节器步骤1、调节车窗控制器降低车窗玻璃，找到玻璃的固定螺丝2、组装工具3、拧松固定螺丝到3/4位置4、取下玻璃玻璃固定螺丝接下来拆下玻璃后，要记得按6S管理，将玻璃凸面朝上摆放钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——玻璃拆卸目录12345外装饰拆卸玻璃拆卸升降器认知及拆卸密封件拆卸车门组装与测试①能灵活调整车门玻璃开度大小，用来通风、挡风雨。②车门玻璃应能停在任意位置,既不下滑,也不会由于汽车颠簸而上下跳、晃动。③锁上车门后,能防止外人将车门玻璃强行拉下而进入车内。④防夹功能（当玻璃在上升过程中，若遇到障碍物则会下降）1、功能2、分类①臂式玻璃升降器：单臂式、双臂式②丝杆式玻璃升降器③柔式玻璃升降器：绳轮式、带式、软轴式升降机认知钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——升降器认知与拆卸3、结构钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——升降器认知与拆卸3、工作原理开启电动机，由电动机带动减速器输出动力，拉动钢丝绳移动玻璃安装托架，迫使门窗玻璃作上升或下降的直线运动,控制门窗玻璃的升降。电动机减速器钢丝滚筒玻璃托架传递路线钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——升降器认知与拆卸拆卸步骤1、找到升降器在车门上的固定螺丝（共有四个，拆卸无顺序）2、拔下升降器的连接插头3、拆卸下升降器总成钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——升降器认知与拆卸1号螺丝2号螺丝4号螺丝3号螺丝目录12345外装饰拆卸玻璃拆卸升降器认知及拆卸密封件拆卸车门组装与测试密封件组成：密封条密封圈密封板钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——密封件拆卸拆卸步骤1、拆卸密封板（先将密封圈侧面拆开找到密封板固定螺丝）密封板固定螺丝上位螺丝下位螺丝需采用磁性螺丝刀，防止螺丝掉落。钣金专业汽车板件拆卸与安装——车窗玻璃与升降器——密封件拆卸拆卸步骤1、拆卸密封板（先将密封圈侧面拆开找到密封板固定螺丝）2、拆卸密封圈（...
