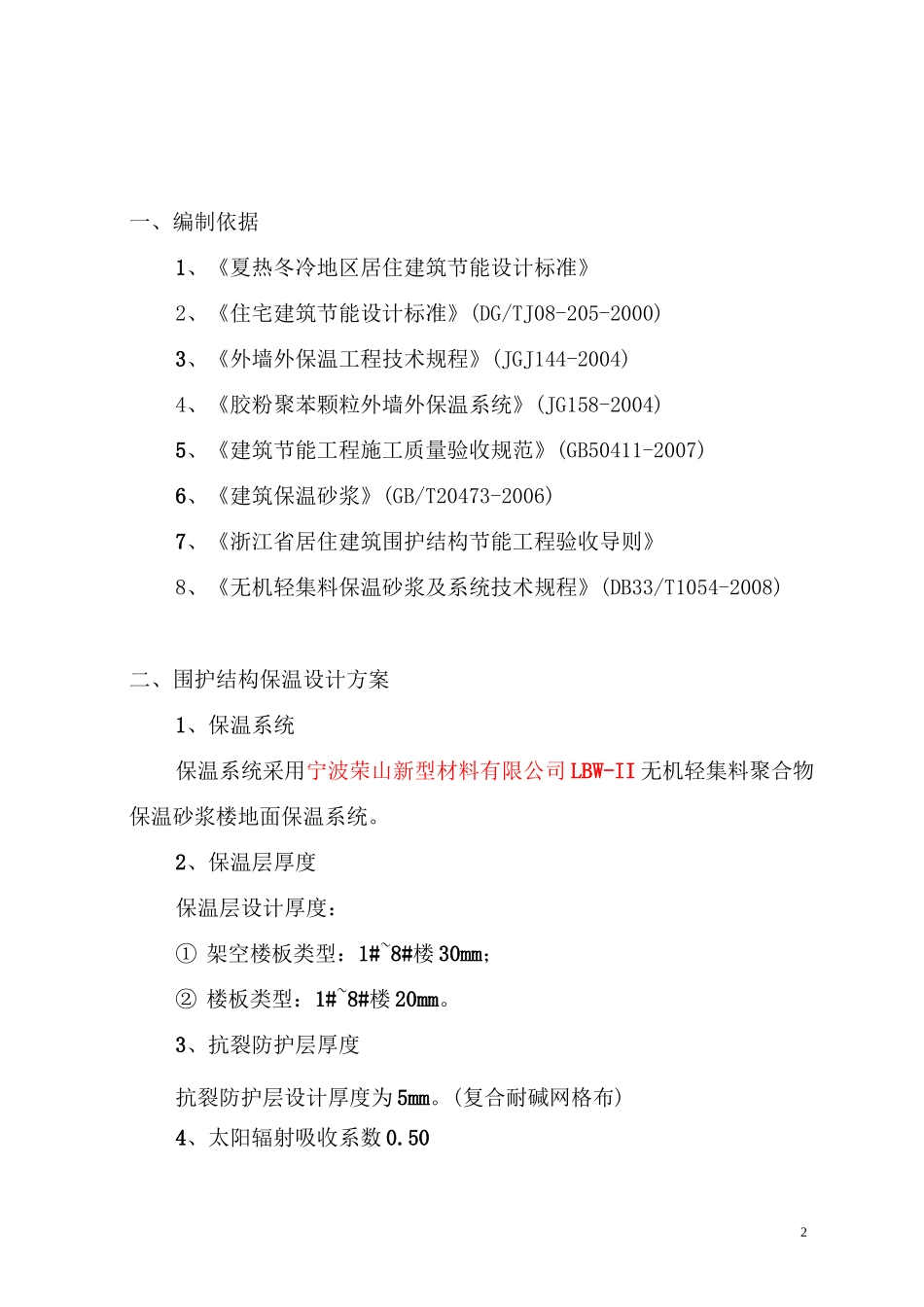

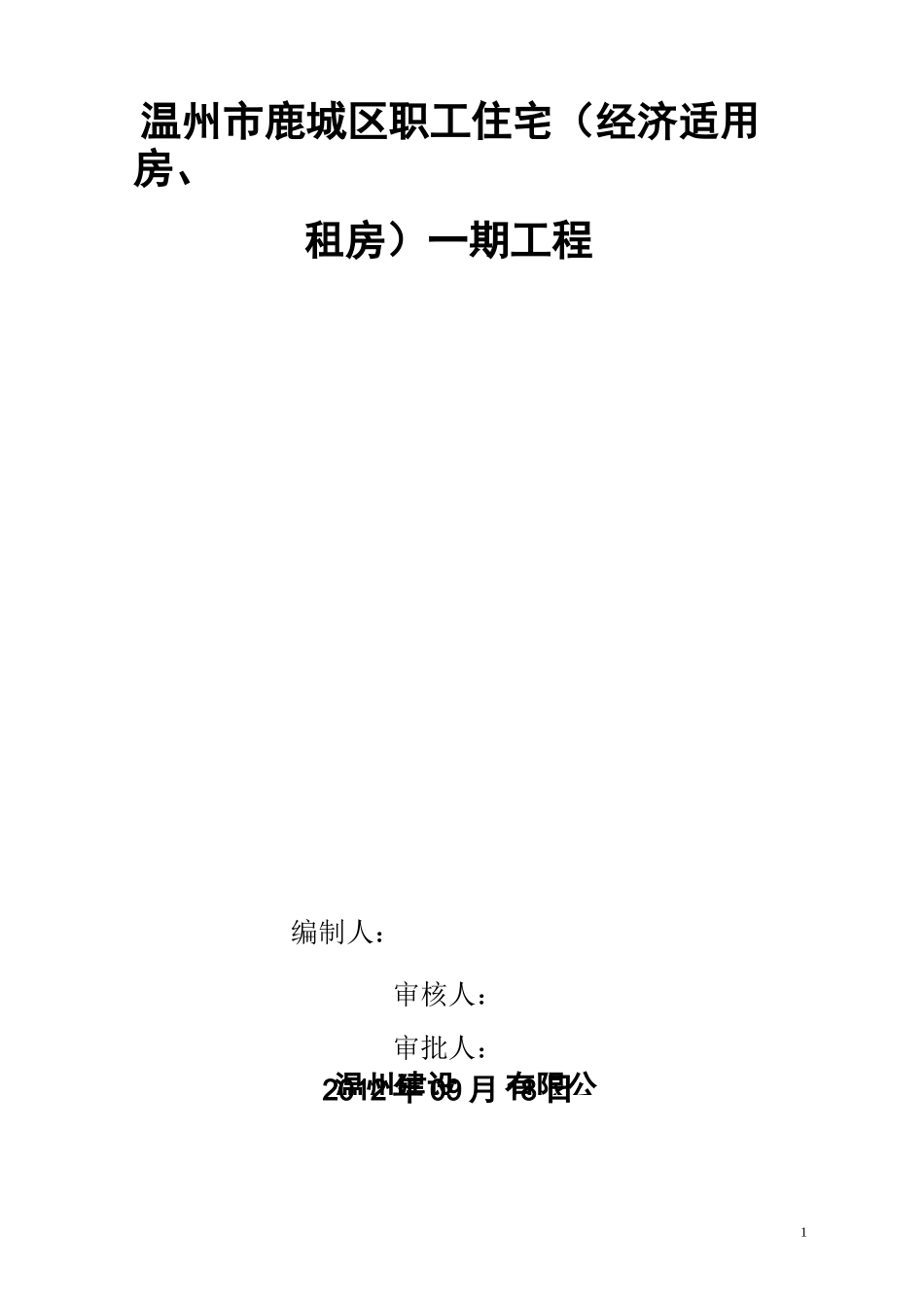

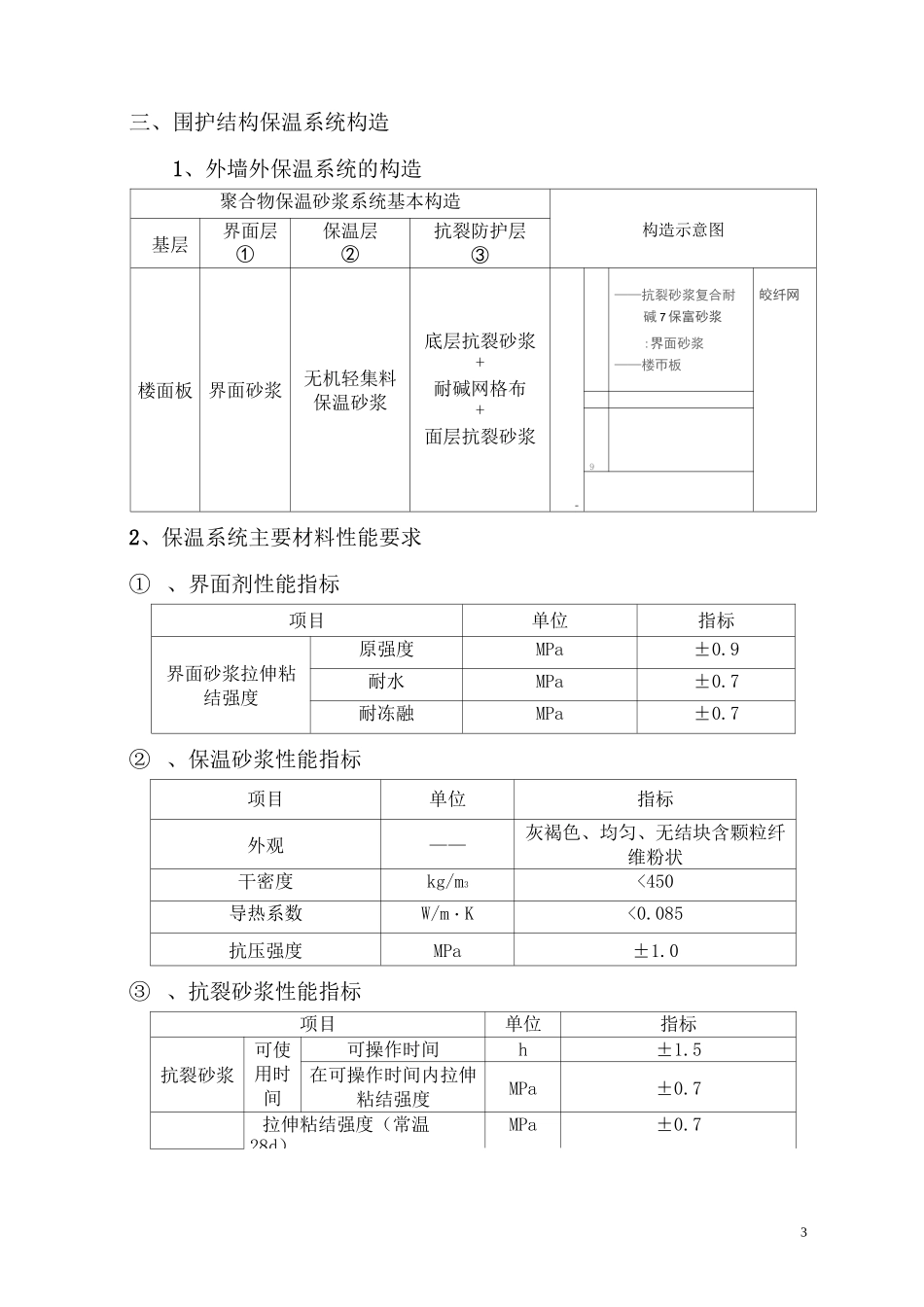

温州建设有限公1温州市鹿城区职工住宅（经济适用房、租房）一期工程编制人：审核人：审批人：2012 年 09 月 18 日2一、编制依据1、《夏热冬冷地区居住建筑节能设计标准》2、《住宅建筑节能设计标准》(DG/TJ08-205-2000)3、《外墙外保温工程技术规程》(JGJ144-2004)4、《胶粉聚苯颗粒外墙外保温系统》(JG158-2004)5、《建筑节能工程施工质量验收规范》(GB50411-2007)6、《建筑保温砂浆》(GB/T20473-2006)7、《浙江省居住建筑围护结构节能工程验收导则》8、《无机轻集料保温砂浆及系统技术规程》(DB33/T1054-2008)二、围护结构保温设计方案1、保温系统保温系统采用宁波荣山新型材料有限公司 LBW-II 无机轻集料聚合物保温砂浆楼地面保温系统。2、保温层厚度保温层设计厚度：① 架空楼板类型：1#~8#楼 30mm；② 楼板类型：1#~8#楼 20mm。3、抗裂防护层厚度抗裂防护层设计厚度为 5mm。(复合耐碱网格布)4、太阳辐射吸收系数 0.503三、围护结构保温系统构造1、外墙外保温系统的构造聚合物保温砂浆系统基本构造构造示意图基层界面层①保温层②抗裂防护层③楼面板 界面砂浆无机轻集料保温砂浆底层抗裂砂浆+耐碱网格布+面层抗裂砂浆-——抗裂砂浆复合耐碱 7 保富砂浆:界面砂浆——楼帀板皎纤网92、保温系统主要材料性能要求① 、界面剂性能指标项目单位指标界面砂浆拉伸粘结强度原强度MPa±0.9耐水MPa±0.7耐冻融MPa±0.7② 、保温砂浆性能指标项目单位指标外观——灰褐色、均匀、无结块含颗粒纤维粉状干密度kg/m3<450导热系数W/m・K<0.085抗压强度MPa±1.0③ 、抗裂砂浆性能指标项目单位指标抗裂砂浆可使用时间可操作时间h±1.5在可操作时间内拉伸粘结强度MPa±0.7拉伸粘结强度（常温28d）MPa±0.74浸水拉伸粘结强度（常温28d,浸水 7d）MPa±0.5压折比——<3.0④、耐碱玻璃纤维网格布性能指标试验项目性能指标单位面积质量/（g/m2）±130拉伸断裂强力（经、纬向）N/50mm±1000耐碱断裂强力保留率（经、纬向）%±75四、施工条件1、基层墙体工程应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）和《砌体工程施工质量验收规范》（GB50203-2002）的要求,门窗口安装完毕，经有关部门检查验收合格。2、地面杂物清理干净。3、作业环境与表面温度不应低于 5°C。五、施工工具1、搅拌机、垂直运输机械、水平运输车、手提搅拌器、外接电源设2、常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、称量衡器、铁锨...
