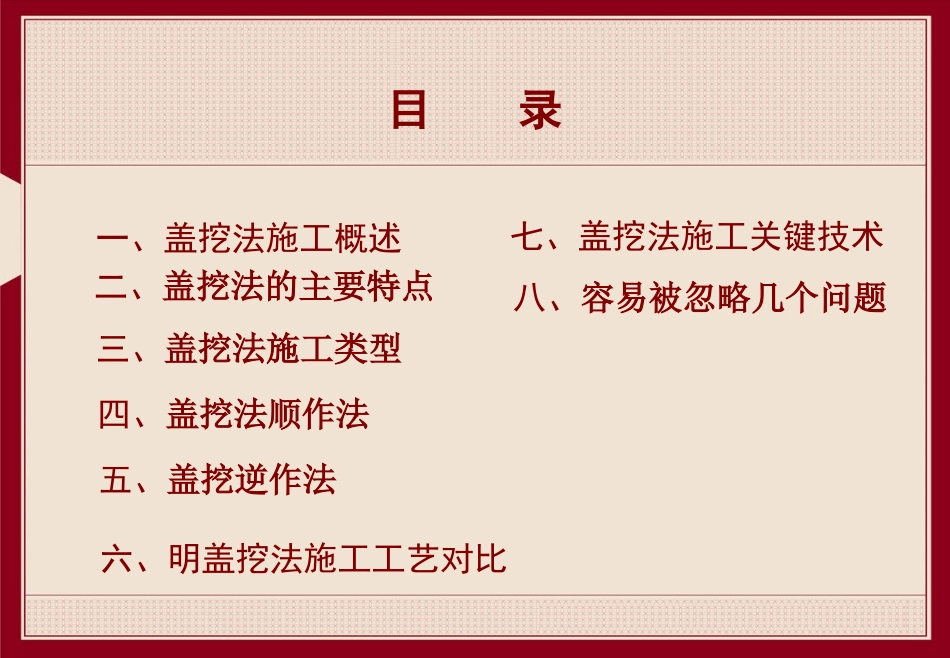

地铁车站盖挖法施工技术介绍中铁隧道集团四处有限公司工程管理部目录一、盖挖法施工概述二、盖挖法的主要特点三、盖挖法施工类型四、盖挖法顺作法五、盖挖逆作法六、明盖挖法施工工艺对比七、盖挖法施工关键技术八、容易被忽略几个问题在隧道施工中，明挖法具有施工简单、快捷、经济、安全的优点，其缺点是对周围环境的影响较大。而暗挖法工期长。因此常用的方式是半明挖法。较常见的半明挖法是盖挖法。盖挖法是由地面向下开挖至一定深度后，将顶部封闭，其余的下部工程在封闭的顶盖下进行施工。主体结构可以顺作，也可以逆作。最早运用盖挖法的工程是20世纪60年代西班牙马德里的隧道，后来在很多国家隧道建设中得到应用，其在国外已经是成熟的技术，但我国的发展应用比较晚。一、盖挖法施工概述◆优点：◆缺点：二、盖挖法的主要特点①结构的水平位移小，安全系数高；②对地面影响小，可以最低程度影响交通，对居民生活影响小；③施工受外界气候影响小。①由于竖向出口少，需水平运输，后期开挖出土不方便；②作业空间小，施工速度较明挖法慢，工期长；③和基坑开挖、支挡开挖相比费用较高。盖挖法有逆作和顺作两种施工方法。两种盖挖法的不同点如下：⑴施工顺序不同顺作法是在挡土墙施工完毕后，对挡土墙进行必要的支撑，再着手开挖到设计标高，并开始浇筑基础底板，接着依次由下而上，一边浇筑地下结构本体，一边拆除临时支撑；而逆作法是由上而下的进行施工的。⑵所采用的支撑不同在顺作法中常见的支撑有钢管支撑、钢筋混凝土支撑、型钢支撑以及土锚杆等；而逆作法中建筑物本体的梁和板也就是逆作结构本身就可以作为支撑。三、盖挖法施工类型盖挖顺作法是在现有的道路上，按所需的宽度，由地表面完成挡土墙结构后，以定型的预制标准覆盖结构置于挡土结构上维持交通，往下反复进行开挖和架设横撑，直至设计标高。依序由下而上建筑主体结构和防水措施，回填土并恢复管线路。最后依据需要挡土结构的外露部分及恢复交通。四、盖挖顺作法◆盖挖顺作法中的挡土结构是非常重要的，要求具有较高的强度、刚度和较高的止水性。◆开挖的宽度很大时，为了防止横撑失稳，控制横撑的自由长度，并承受横撑倾斜时产生的垂直分力以及行驶于覆盖结构上的车辆荷载和挂于覆盖结构下的管线重量，在建造挡土结构的同时建造中间桩柱以支承横撑。中间桩一般为临时结构，在主体结构完成时将其拆除。为了增加中间桩的的承载力或减少其入土深度，可以采用底部扩孔桩或挤扩桩。定型的预制覆盖结构一般由型钢纵、横梁和钢－混凝土复合路面板组成。为了便于安装拆卸，路面板上均有吊装孔。◆根据现场条件、地下水位高低、开挖深度及周围建筑的临近程度，挡土墙结构可选择钢筋混凝土钻孔灌注桩或地下连续墙。刚度大、变形小、防水性好的地下连续墙是饱和软弱地层的首选。盖挖逆作法多用在深层开挖、软弱地层开挖、靠近建筑物施工等情况下。该法在地下建筑结构施工时以结构本身既做挡土墙又作内支撑，不架设临时支撑。施工顺序和顺作法相反，从上往下依次开挖和构筑结构本体。五、盖挖逆作法1、概要◆所谓全逆作法就是从地面开始，地上和地下同时进行立体交叉施工的方法；◆半逆作法是将地下结构自地面往下逐层施工，地面以上结构在地下结构完成后在进行施工。◆优点①结构本身用来作为支撑，具有相当高的刚度，使挡墙的应力、变形减小、提高了工程的安全性，能有效控制周围土体的变形和地表的沉降，减小了对周边环境的影响。②适用于任何不规则形状的平面或大平面的地下工程。③可以早期展开地上结构的施工。同时进行进行地上和地下结构的施工，缩短了工程的施工总工期。④不必另外架设开挖工作平台，大大削减支撑和工作平台等大型临时设施，减少费用。⑤由于开挖和施工的交错进行，逆作结构的自身荷载由立柱直接承担并传递给地基，减少了大开挖的时卸载对持力层的影响，减小了基坑内地基回弹量。2、逆作法的特点◆缺点①设置的中间支撑立柱和立柱桩要承受地下结构及同步施工的上部结构的全部荷载，而且土方开挖引起的土体隆起易产生立柱不均匀沉降，对结构影响不利。②所设立柱内钢骨和原设计中的梁主筋、基础...
