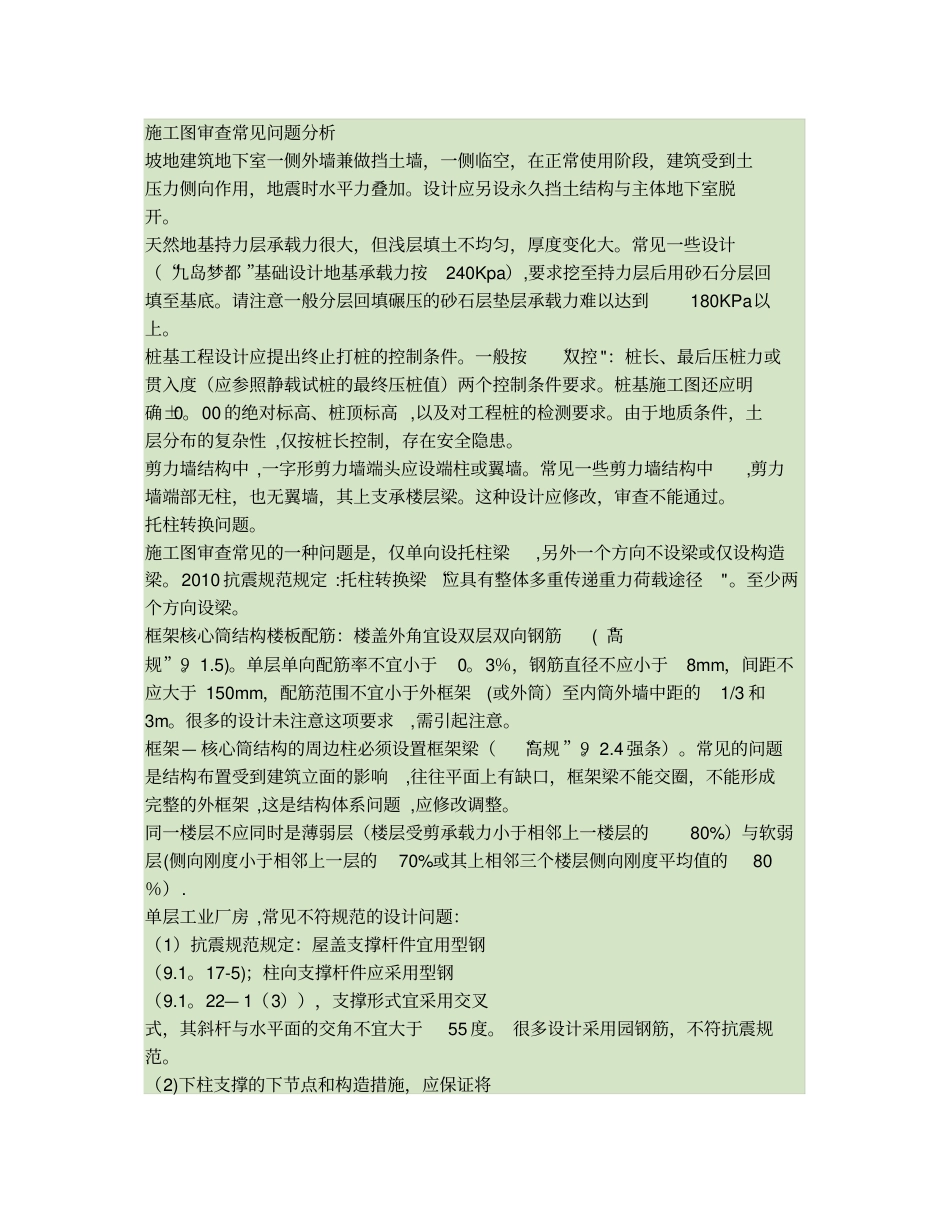

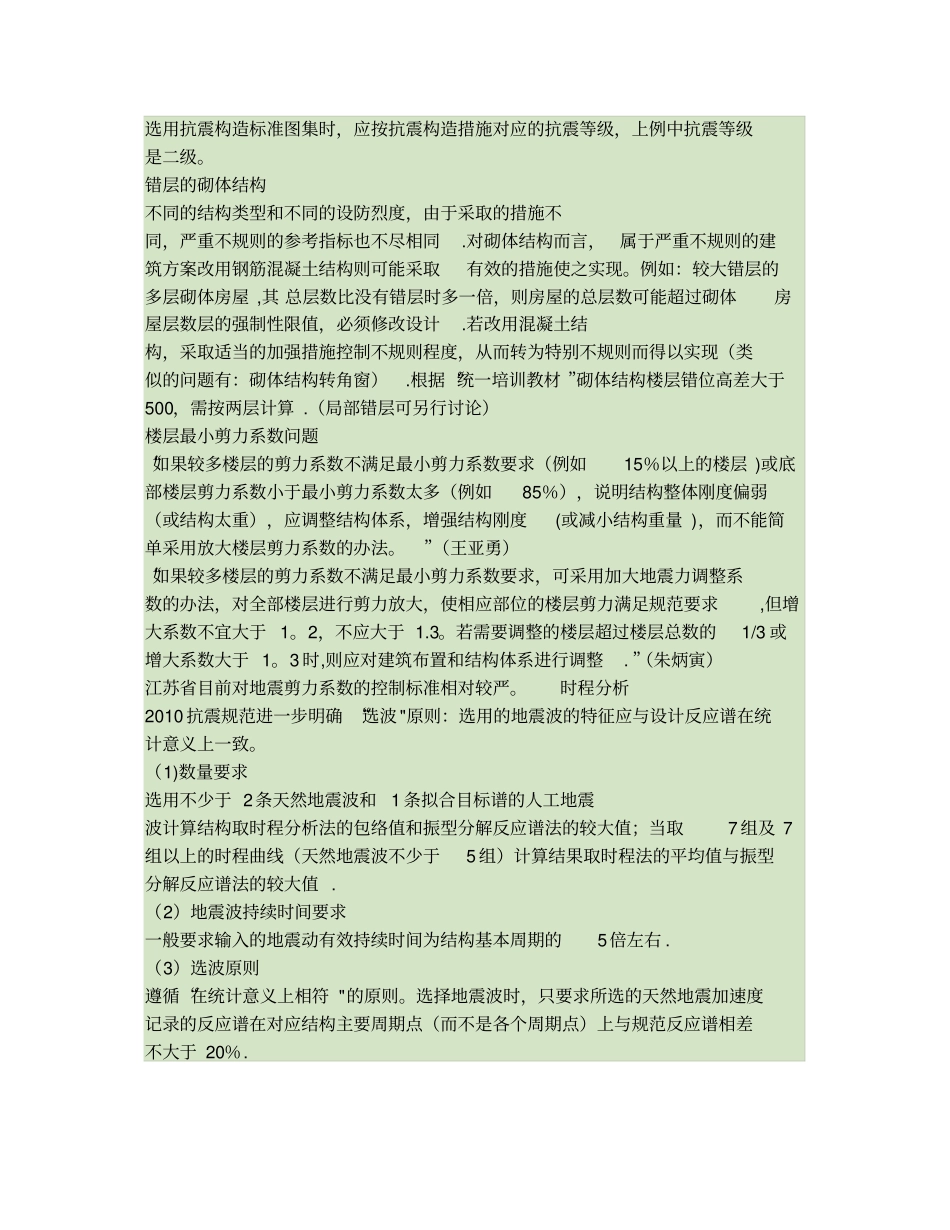

施工图审查常见问题分析坡地建筑地下室一侧外墙兼做挡土墙，一侧临空，在正常使用阶段，建筑受到土压力侧向作用，地震时水平力叠加。设计应另设永久挡土结构与主体地下室脱开。天然地基持力层承载力很大，但浅层填土不均匀，厚度变化大。常见一些设计（“九岛梦都 ”基础设计地基承载力按240Kpa）,要求挖至持力层后用砂石分层回填至基底。请注意一般分层回填碾压的砂石层垫层承载力难以达到180KPa以上。桩基工程设计应提出终止打桩的控制条件。一般按“双控 "：桩长、最后压桩力或贯入度（应参照静载试桩的最终压桩值）两个控制条件要求。桩基施工图还应明确±0。00 的绝对标高、桩顶标高 ,以及对工程桩的检测要求。由于地质条件，土层分布的复杂性 ,仅按桩长控制，存在安全隐患。剪力墙结构中 ,一字形剪力墙端头应设端柱或翼墙。常见一些剪力墙结构中,剪力墙端部无柱，也无翼墙，其上支承楼层梁。这种设计应修改，审查不能通过。托柱转换问题。施工图审查常见的一种问题是，仅单向设托柱梁,另外一个方向不设梁或仅设构造梁。2010 抗震规范规定 :托柱转换梁 “应具有整体多重传递重力荷载途径"。至少两个方向设梁。框架核心筒结构楼板配筋：楼盖外角宜设双层双向钢筋( “高规”9。1.5)。单层单向配筋率不宜小于0。3％，钢筋直径不应小于8mm，间距不应大于 150mm，配筋范围不宜小于外框架(或外筒）至内筒外墙中距的1/3 和3m。很多的设计未注意这项要求,需引起注意。框架— 核心筒结构的周边柱必须设置框架梁（“高规 ”9。2.4 强条）。常见的问题是结构布置受到建筑立面的影响,往往平面上有缺口，框架梁不能交圈，不能形成完整的外框架 ,这是结构体系问题 ,应修改调整。同一楼层不应同时是薄弱层（楼层受剪承载力小于相邻上一楼层的80%）与软弱层(侧向刚度小于相邻上一层的70%或其上相邻三个楼层侧向刚度平均值的80％）. 单层工业厂房 ,常见不符规范的设计问题：（1）抗震规范规定：屋盖支撑杆件宜用型钢（9.1。17-5)；柱向支撑杆件应采用型钢（9.1。22— 1（3）），支撑形式宜采用交叉式，其斜杆与水平面的交角不宜大于55 度。 很多设计采用园钢筋，不符抗震规范。（2)下柱支撑的下节点和构造措施，应保证将地震作用直接传给基础 .经常见到的问题，见下图：设柱间支撑，下柱支撑斜杆应交于柱根部，柱根部应设地梁,否则应验算柱的抗剪承载力并应采取加强措施 .9。1。23-4 抗震措施和抗震构造措施抗震措施：是除了地震作用...
