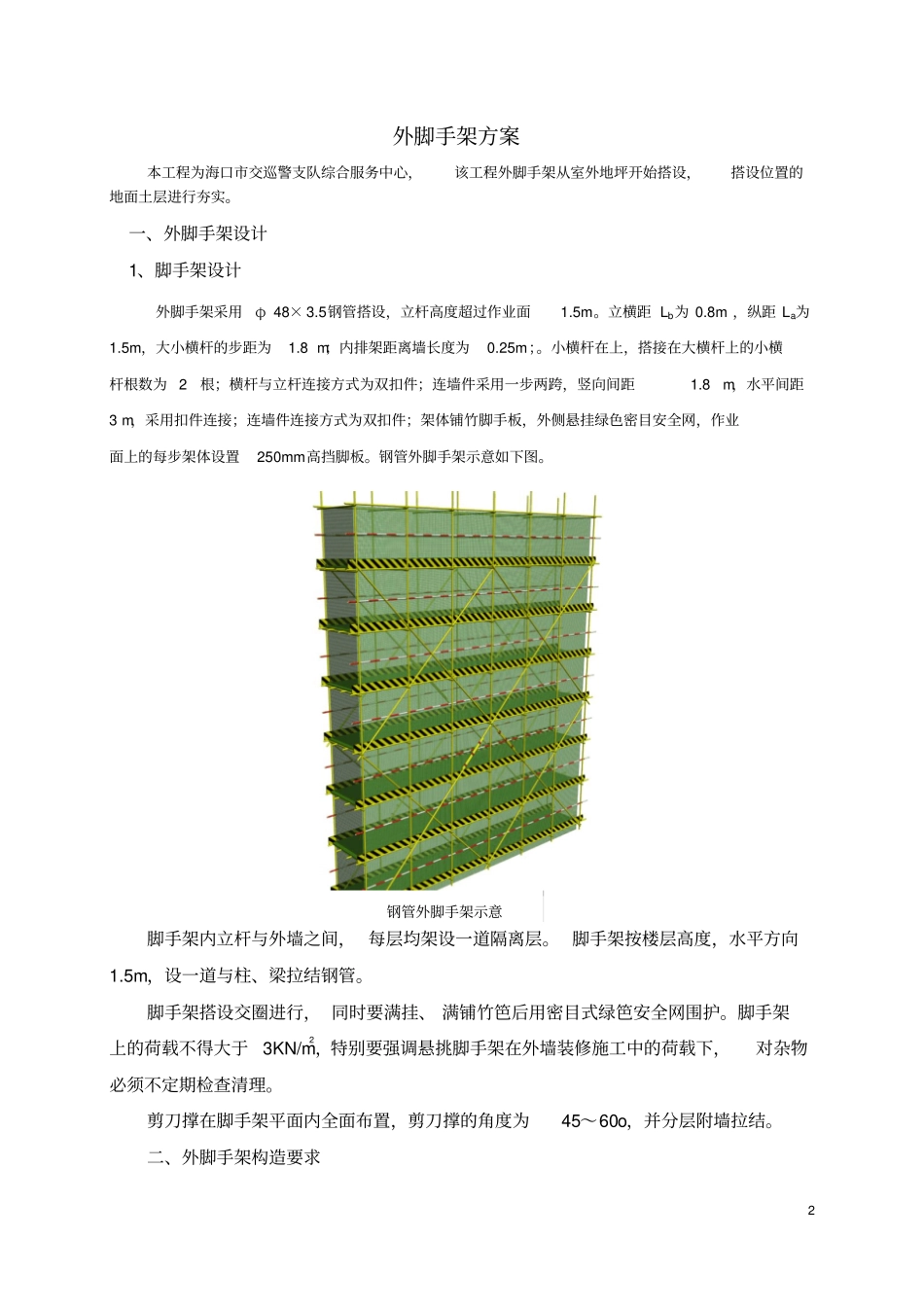

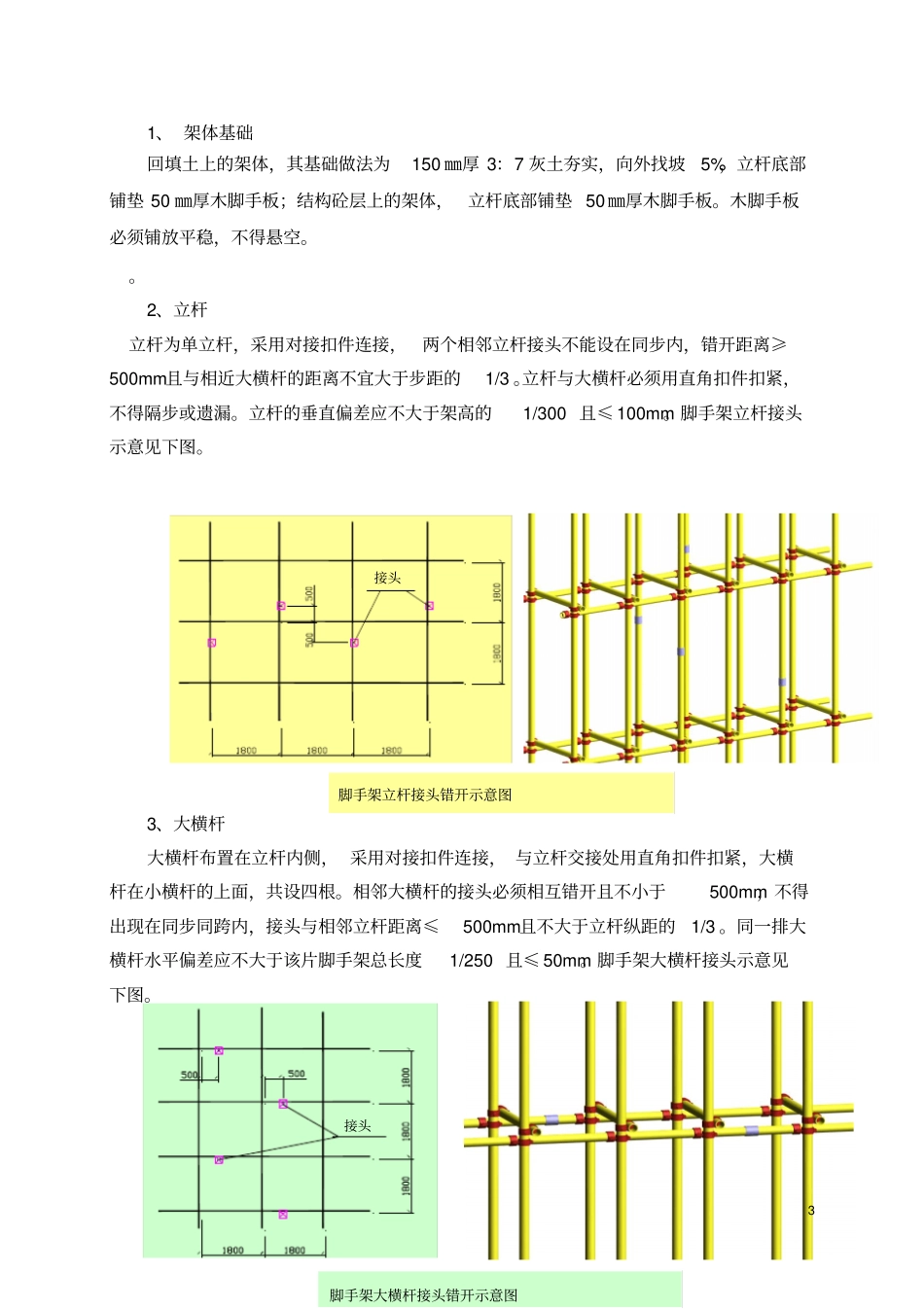

1 目录一、外脚手架设计 2 二、外脚手架构造要求 3三、外脚手架搭设 5 附件：钢管落地脚手架计算书 8 2 外脚手架方案本工程为海口市交巡警支队综合服务中心，该工程外脚手架从室外地坪开始搭设，搭设位置的地面土层进行夯实。一、外脚手架设计1、脚手架设计外脚手架采用φ 48× 3.5钢管搭设，立杆高度超过作业面1.5m。立横距 Lb为 0.8m ，纵距 La为1.5m，大小横杆的步距为1.8 m；内排架距离墙长度为0.25m；。小横杆在上，搭接在大横杆上的小横杆根数为 2 根；横杆与立杆连接方式为双扣件；连墙件采用一步两跨，竖向间距 1.8 m，水平间距3 m，采用扣件连接；连墙件连接方式为双扣件；架体铺竹脚手板，外侧悬挂绿色密目安全网，作业面上的每步架体设置250mm高挡脚板。钢管外脚手架示意如下图。脚手架内立杆与外墙之间， 每层均架设一道隔离层。 脚手架按楼层高度，水平方向1.5m，设一道与柱、梁拉结钢管。脚手架搭设交圈进行， 同时要满挂、 满铺竹笆后用密目式绿笆安全网围护。脚手架上的荷载不得大于3KN/m2，特别要强调悬挑脚手架在外墙装修施工中的荷载下，对杂物必须不定期检查清理。剪刀撑在脚手架平面内全面布置，剪刀撑的角度为45～60o，并分层附墙拉结。二、外脚手架构造要求钢管外脚手架示意3 1、 架体基础回填土上的架体，其基础做法为150 ㎜厚 3：7 灰土夯实，向外找坡5%，立杆底部铺垫 50 ㎜厚木脚手板；结构砼层上的架体，立杆底部铺垫 50 ㎜厚木脚手板。木脚手板必须铺放平稳，不得悬空。。2、立杆立杆为单立杆，采用对接扣件连接，两个相邻立杆接头不能设在同步内，错开距离≥500mm 且与相近大横杆的距离不宜大于步距的1/3 。立杆与大横杆必须用直角扣件扣紧，不得隔步或遗漏。立杆的垂直偏差应不大于架高的1/300 且≤ 100mm。脚手架立杆接头示意见下图。3、大横杆大横杆布置在立杆内侧， 采用对接扣件连接， 与立杆交接处用直角扣件扣紧，大横杆在小横杆的上面，共设四根。相邻大横杆的接头必须相互错开且不小于500mm，不得出现在同步同跨内，接头与相邻立杆距离≤500mm 且不大于立杆纵距的1/3 。同一排大横杆水平偏差应不大于该片脚手架总长度1/250 且≤ 50mm。脚手架大横杆接头示意见下图。接头脚手架立杆接头错开示意图接头脚手架大横杆接头错开示意图4 4、小横杆主节点处必须设置一根小横杆， 用直角扣件扣接且严禁拆除。 主节点处两个直角扣件的中心距不应大于150mm。作业层上...
