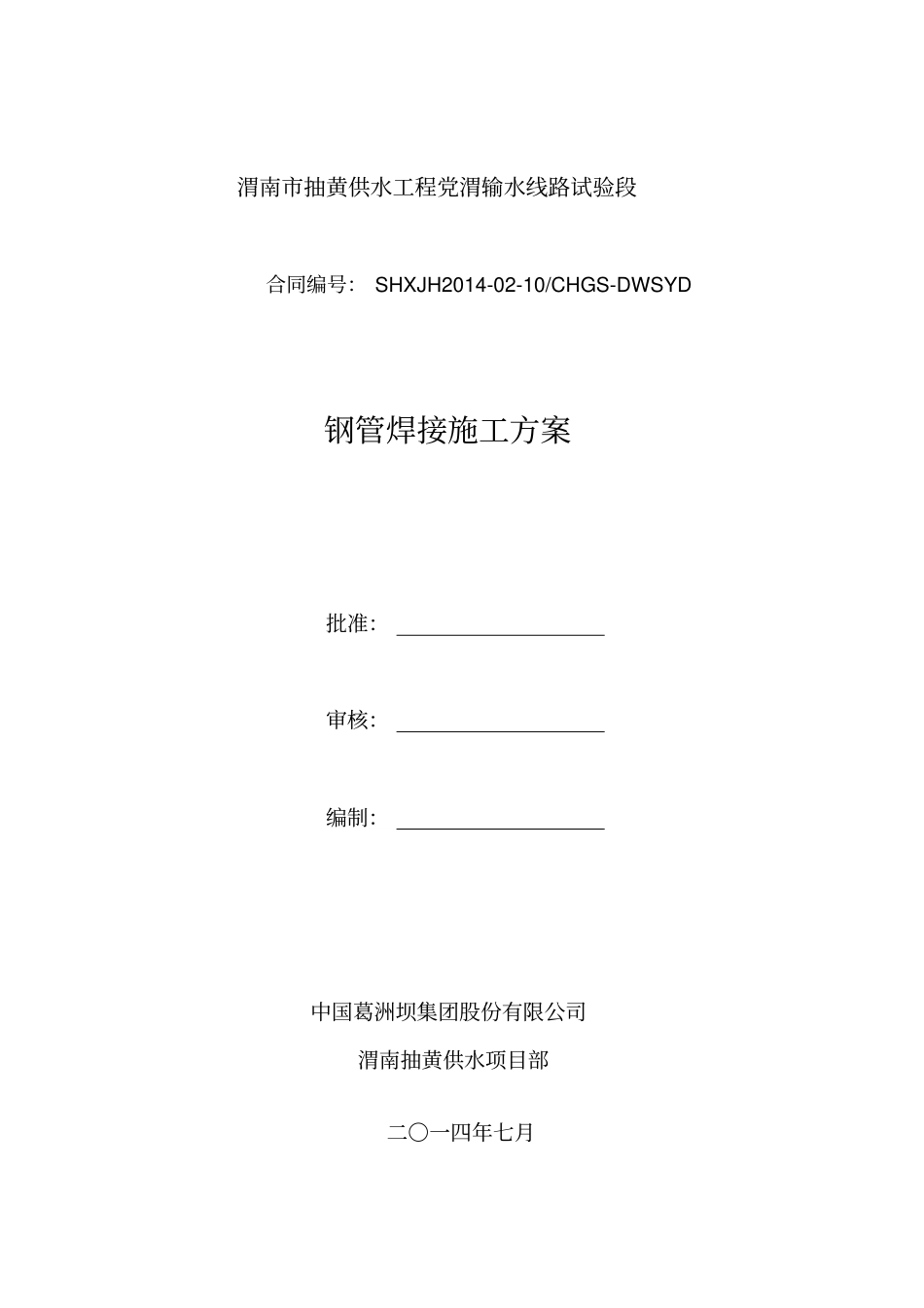

渭南市抽黄供水工程党渭输水线路试验段合同编号： SHXJH2014-02-10/CHGS-DWSYD 钢管焊接施工方案批准：审核：编制：中国葛洲坝集团股份有限公司渭南抽黄供水项目部二〇一四年七月第一章、工程概况 ：本标段合同编号 SHXJH2014-02-10/CHGS-DWSYD，桩号 DW1（1+）～DW4（12+），起点位于党睦镇以西， 林吉村以东， 末点位于交口抽渭总干渠以北，蔺店镇永安坊村以西，试验段全长10.94km。试验段输水管线设计流量采用党渭输水设计流量 3.25m3/s ；试验段输水管道选用单根DN1800mm、抗硫酸盐侵蚀预应力钢筒混凝土管。工程内容，预应力钢筒混凝土管的安装，管件焊接及安装。第二章、施工准备1． 熟悉图纸及设计要求。2． 同业主、设计、监理一起技术交底3． 编制施工方案，根据业主进度编制施工计划。4． 根据管道单线图，平面图，流程图。编制管子长度，编制焊口节的，现场活口节的及预制编号。5． 管道技术员根据编制好的焊口图及相关文件将图中加工的管件列出清单，交厂部加工，编号。6． 熟悉管道施工技术。7．焊工进场前，要经过焊工工艺评定8．准备施工临时用料，施工机具见表（气割、扳手、焊接用料、小型工具）9．根据现场施工条件合理组织安装人员（计划见表）. 第三章、人员组织1 管道技术员1 名2 管工2 名3 起重工2 名4 电焊工4 名5 气保焊工1 名6 电工1 名7 普工3 名第四章、施工机具1 汽车吊25T 1 台2 IGBT逆变式直流弧焊机ZX7-315/500-1 4 台3 角向磨光机φ 1508 台4 吊带20t 2 根5 液压千斤顶（ JB/T2104-1991）QYL32 2 只6 手拉葫芦（ JB/7334-1994）15T 2 只7 钢丝绳 Y10-32 10M（每付 2 根）2 付8 其它规格钢丝绳按要求另配9 小型工具 (扳手、榔头、切割工具等 ) 按要求另配第五、施工方案1、钢管安装前， 对进入现场的钢管必须检查验收。检查钢管是否有合格证，无合格证者不得进入施工现场。对钢管几何尺寸、 外防腐进行检查， 几何尺寸不合格和外防腐破损的与厂部联系进行返修。返修合格后进入现场。 焊接人员必须具有焊工合格证。 钢管吊装时严禁破坏防腐层， 采用尼龙编织吊带吊装。 管道安装前，按设计图纸先安装三通及承插口，后按实际长度安装凑合节。2、管内支撑的切割及打磨不得在安装前切割管内支撑，防止应力变型，待吊装就位后点焊固定以后再切除支撑， 切割尽量保证与内壁齐平， 切割后用磨光机打磨平整光滑，以便涂刷防腐材料。3、管件底部支撑...
