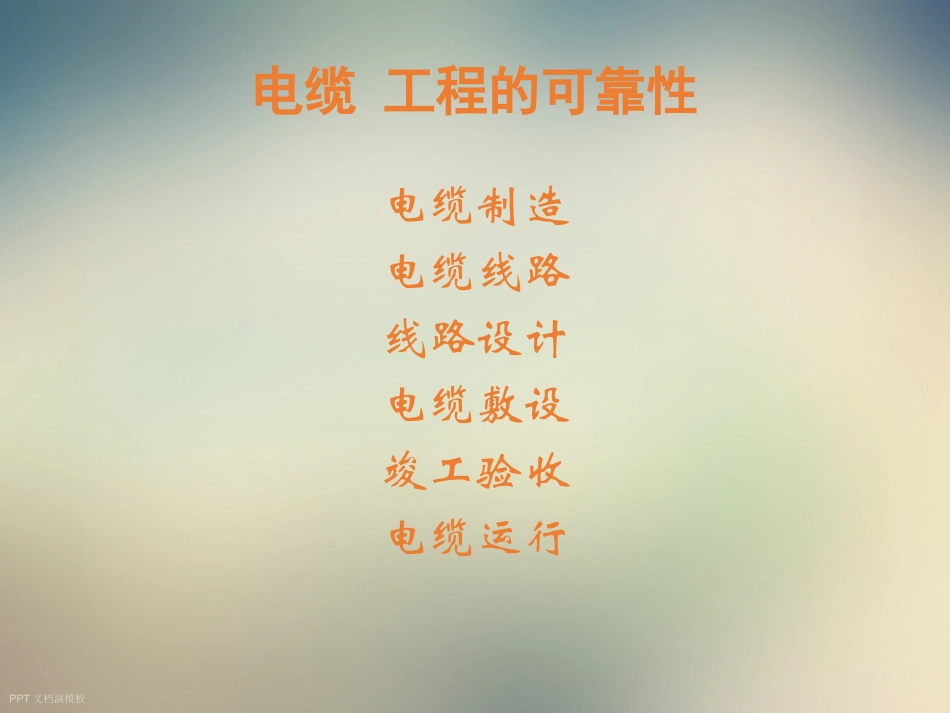

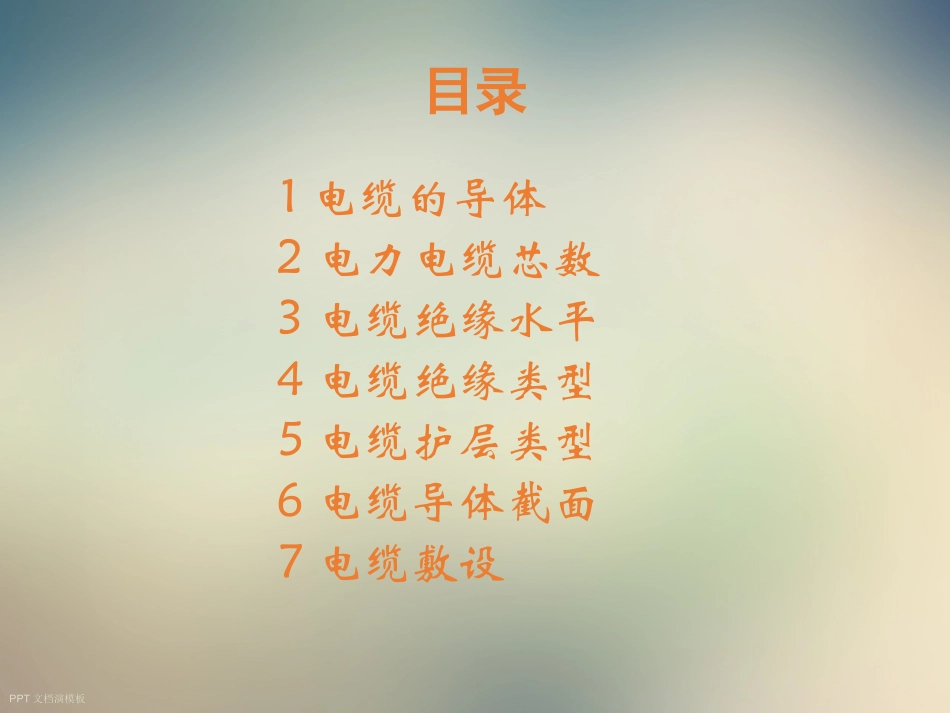

PPT文档演模板电力工程电缆设计规范PPT文档演模板电缆工程的可靠性电缆制造电缆线路线路设计电缆敷设竣工验收电缆运行PPT文档演模板目录1电缆的导体2电力电缆芯数3电缆绝缘水平4电缆绝缘类型5电缆护层类型6电缆导体截面7电缆敷设PPT文档演模板1电缆导体材料⑴控制和信号电缆一般为铜导体⑵移动式电气设备⑶震动剧烈、爆炸危险、对铝有腐蚀的环境PPT文档演模板⑷耐火电缆⑸紧靠高温设备⑹安全性要求高的公共设施⑺工作电流较大，需增多电缆根数时PPT文档演模板2电力电缆芯数⑴1kV及以下电源中性点直接接地时，三相回路的电缆芯数选择。保护线与中性线合用同一导体时，选用四芯电缆。保护线与中性线各自独立时，选用五芯电缆。PPT文档演模板⑵1kV及以下电源中性点直接接地时，单相回路的电缆芯数的选择。保护线与中性线合用同一导体时，应选用两芯电缆。保护线与中性线各自独立时，选用三芯电缆。PPT文档演模板⑶3～35kV三相供电回路的电缆芯数的选择：工作电流较大的回路可选用3根单芯电缆电缆敷设于水下时可选用3根单芯电缆。三芯电缆可选用普通统包型，也可选用3根单芯电缆绞合构造型。⑷110kV及以上供电回路；每回应选用3根单芯电缆PPT文档演模板3电缆绝缘水平⑴交流系统中电力电缆导体的相间额定电压，不得低于使用回路的工作线电压。⑵中性点直接接地或经低电阻接地的系统，接地保护动作不超过1min切除故障时，不应低于100%的使用回路工作相电压。PPT文档演模板⑶其他系统不宜低于133%的使用回路工作相电压，实际为150%。⑷在单相接地故障可能持续8h以上，或回路安全性要求较高的情况，采用173%的使用回路工作相电压。⑸交流系统中电缆的耐压水平，应满足系统绝缘配合要求。PPT文档演模板4电缆绝缘类型⑴低压电缆宜选用聚氯乙烯或交联聚乙烯绝缘，中压电缆宜选用交联聚乙烯绝缘类型。⑵高压交流系统中电缆线路宜选用交联聚乙烯绝缘类型。⑶高压直流输电电缆可选用不滴流浸渍纸绝缘、自容式充油类型。PPT文档演模板⑷移动式电气设备等经常弯移或有较高柔软性要求的回路，应使用橡皮绝缘等电缆。⑸在人员密集的公共设施，以及有低毒阻燃性防火要求的场所，可选用交联聚乙烯或乙丙橡皮等不含卤素的电缆。PPT文档演模板5电缆外护层类型⑴交流系统单芯电力电缆，不得选用未经非磁性有效处理的钢制铠装。⑵在潮湿、含化学腐蚀环境或易受水浸泡的电缆，其金属层、加强层、铠装上应有聚乙烯外护层。⑶防火有低毒性要求时，不宜选用聚氯乙烯外护层。PPT文档演模板⑷用在有水或化学液体浸泡场所35kV以上交联聚乙烯电缆应具有金属塑料复合或金属套等径向防水层。⑸敷设于水下的中、高压交联聚乙烯电缆应具有纵向阻水层。PPT文档演模板⑹电缆承受较大压力时，应具有加强层或钢带铠装。⑺在流砂层、回填土地带等可能出现位移的土壤中或高落差电缆应有钢丝铠装。⑻地下水位较高的地区，应选用聚乙烯外护层。PPT文档演模板6电力电缆截面⑴导体温度不得超过电缆使用寿命的允许值。⑵最大短路电流和短路时间作用下的电缆导体温度。⑶最大工作电流作用下连接回路的电压降不得超过该回路允许值。PPT文档演模板⑷影响载流量的因素。⑸10kV及以下电力电缆经济电流截面选用。⑹户外架空敷设无遮阳时的日照影响。PPT文档演模板电缆持续允许载流量的环境温度PPT文档演模板7电缆敷设一般规定⑴满足电缆允许弯曲半径要求。⑵同一通道同一侧的多层支架上敷设，应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆。⑶单芯电力电缆的同一回路可采取品字形敷设PPT文档演模板⑷同一回路多根电力电缆，不宜叠置。⑸电力电缆相互间宜有1倍电缆外径的空隙。⑹单芯电力电缆的相间距离，应考虑电缆金属护层的正常感应电压。PPT文档演模板7.1地下直埋敷设⑴电缆沟敷设，上、下铺以厚度不少于100mm的软土或砂层。⑵沿电缆全长应覆盖宽度不小于电缆两侧各50mm的保护板。⑶电缆至地下构筑物基础，不得小于0.3m。⑷电缆至地面深度，不得小于0.7m～1.0m。PPT文档演模板⑸直埋敷设于冻土地区时，宜埋入冻土层以下。⑹电缆严禁位于地下管道的正上方或正下方。⑺接头与邻近电缆的净距，不得小于0.25m。⑻并列电缆的...
