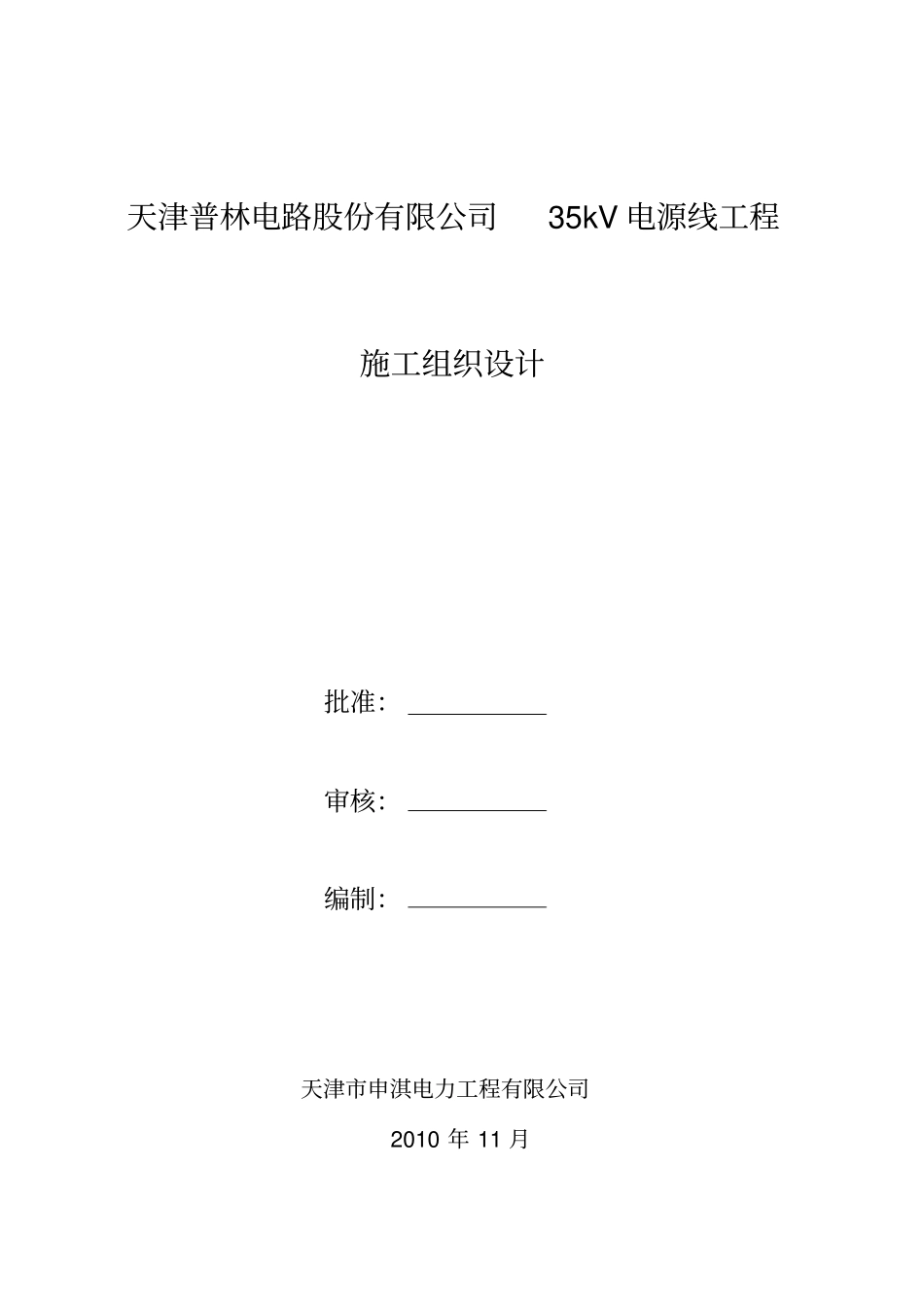

天津普林电路股份有限公司35kV 电源线工程施工组织设计批准：审核：编制：天津市申淇电力工程有限公司2010 年 11 月第一章编制说明一、编制根据1、 天津津电供电设计所有限公司提供的施工图及说明。2、 施工图设计审核会议纪要。3、 本工程路径和现场调查资料。二、施工依据和标准1、 天津津电供电设计所有限公司提供的施工图。2、 DL5009.2-94《电力建设安全工作规程》（电力电缆部分）3、 《交流电气装置的接地》（DL/T 621-1997）4、 《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）5、 参照与本工程有关的国家现行施工验收规范和标准。三、监理、设计、建设和施工单位监理单位：天津电力工程监理有限公司设计单位：天津津电供电设计所有限公司施工单位：天津市申淇电力工程有限公司建设单位：天津市东丽区亨源电力工程处第二章工程概况一、工程名称及编号1、 工程名称：天津普林电路股份有限公司35kV 电源线工程2、 工程编号：二、工程概况1、 工程规模天津普林电路股份有限公司新建35kV 专用变电站一座，本期工程安装主变压器1×8 兆伏安，电压等级 35/10kV，35kV 单电源供电，采用单母线接线，电源由空港35kV 开闭 3# 站提供，采用一回双根300 平方毫米电缆。2、 路径情况新放电缆由空港35kV 开闭 3# 站 2UG 溃出后，进西十道上现状1# 工井，沿西十道上现状18孔排管内敷设至中心大道现状4# 工井，电缆由此工井内左折沿中心大道现状12 孔排管向北敷设至现状 11# 工井，新放电缆由此工井右折在排管内敷设过中心大道，至东八道南侧，电缆由此向东直埋敷设过航海路后，沿普林电路围墙外敷设一段后进用户院内新建35kV 用户站2、主要工程量1、新敷设过道涂塑钢管φ219 100 ×4 根。2、新敷设 ZRYJY22-26/35kV-3× 300 电缆 976.5 米， YJY22-26/35kV-3×300 电缆 3318 米，新做插拔电缆户内终端头4组，热缩电缆中间接头14 组，新装故障寻址器4组。第三章施工组织措施一、施工组织本工程由天津市申淇电力工程有限公司负责施工，施工组织管理人员详见：附表 1：施工组织措施附表 2：质量保证体系附表 3：安全保证体系附图 1：施工计划横道图附图 2：电缆路径示意图二、施工方案1、 施工材料供应本工程所用施工材料均由甲方供应，由公司组织人员、车辆仓库领出并运至工地集散点，集散点至塔位的运输采用板车和人力运输。材料供应数量和日期，应满足工期要求。三、施工管理1、 施...
