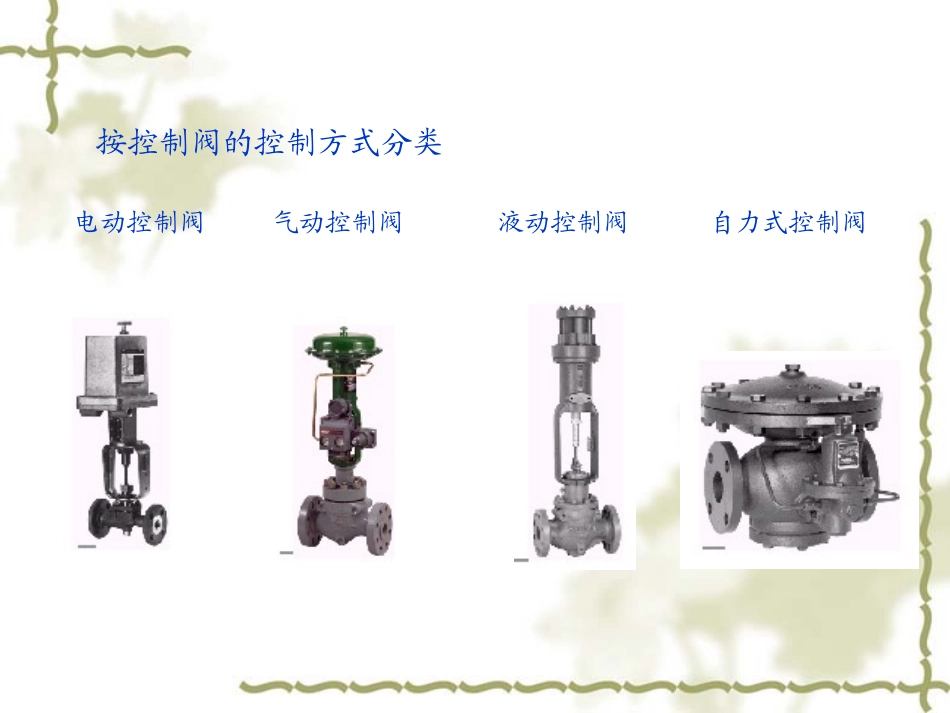

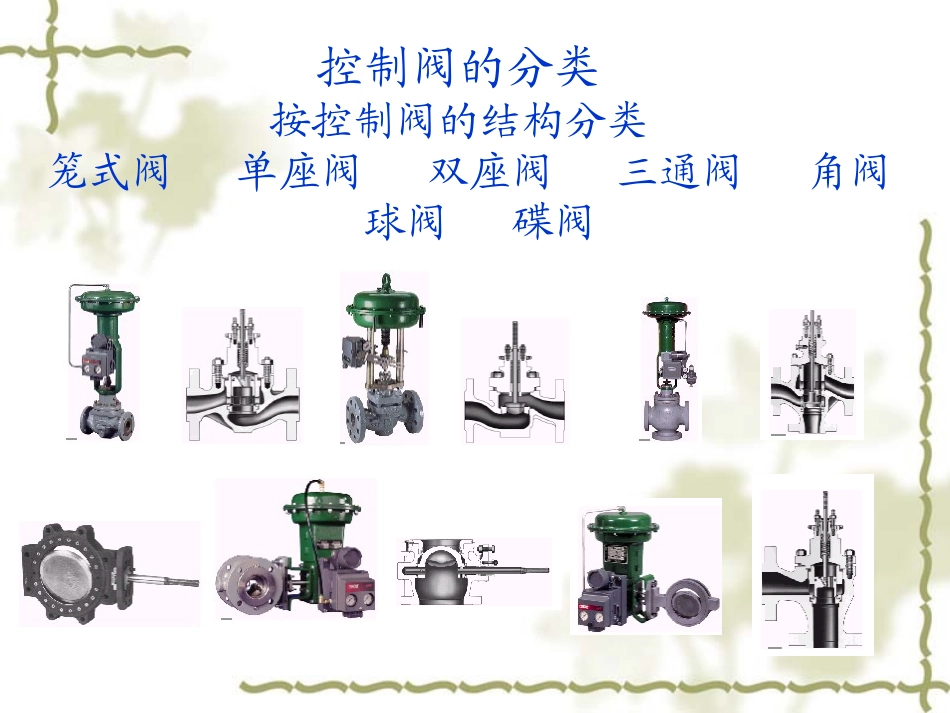

控制阀的基本结构控制阀的分类及阀门附件2019.03.09控制阀的分类按控制阀的结构分类笼式阀单座阀双座阀三通阀角阀球阀碟阀按控制阀的控制方式分类电动控制阀气动控制阀液动控制阀自力式控制阀按控制阀的动作方式分类直行程控制阀角行程控制阀三通阀:三通阀可以把一路流体分成两路，或是把两路流体合为一路，它们是在直通单座或双座调节阀的基础上发展起来的，可以代替两个直通阀合流分流笼式阀笼式阀：笼式调节阀是一种压力平衡式多级降压调节阀，主要为（蒸汽、空气、天然气等气体）压缩性流体的降噪而设计的，为适应气体“节流”“扩散与膨胀”，套筒上设有许多对称小孔，可大幅度降低高压差气体或蒸汽所产生的的噪音，也可有效防止液体产生的气蚀现象，是一种抗气蚀、低噪音、控制流体稳定的经济型调节阀。笼式阀单座阀：主要特点：直通单座调节阀阀体内只有一个阀芯和阀座。可用场合:单座调节阀仅适用于泄漏要求较严、压差不大的干净介质场合。双座阀:直通双座调节阀的结构如图所示。阀体内有两个阀芯和阀座，流体从左侧进入，通过阀芯阀座后汇合，从右侧流出。角阀铸造成型的角形结构，如图所示。为了延长使用寿命，适应高压差下流体的冲刷和气蚀，阀芯头部可采用硬质合金或可淬硬钢渗铬等，阀座则采用可淬硬钢渗铬球阀球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：1．流体阻力小，其阻力系数与同长度的管段相等。2．结构简单、体积小、重量轻。3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。本类阀门在管道中一般应当水平安装。球阀碟阀蝶阀又称为翻板阀。其结构如图。它利用挡板的旋转改变流通面积来控制流量碟阀过滤减压阀压力设定螺杆排污口单向阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。快排阀气动控制里重要的元件，单向型方向控制元件。常配置于汽缸和换向阀之间，使汽缸内的气体不通过换向阀而由此阀直接排出，适用于要求汽缸快速运动的场合增速器气动切换阀换向阀-二位四通请看动画：试题一、直通单座调节阀的特点是什么？适合什么场合？答：直通单座调节阀阀体内只有一个阀芯和阀座，主要特点：1）泄露量小，2）许用压差小，3、流通能力小。这种阀适用于泄露量小和压差较小的场合（当压差大时必须选用推力大的执行机构，或配用阀门定位器。二、笼式调节阀的优点是？答：可调比大、振动力小、不平衡力小三、碟阀的特点是？答：阻力损失小、结构紧凑、使用寿命长。四、分析气路
