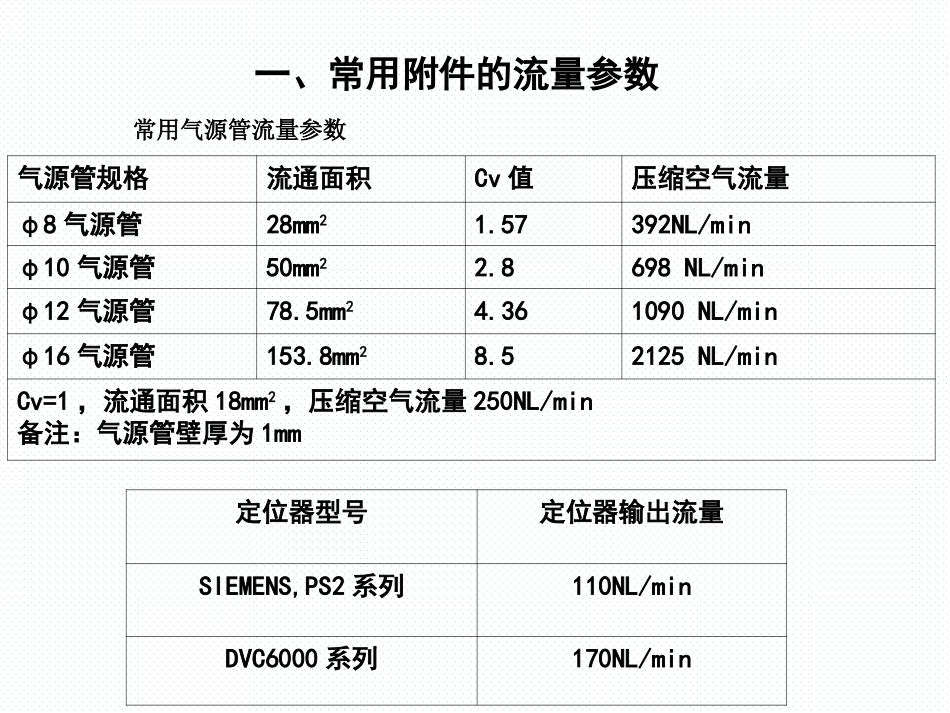

常用气路附件介绍一、常用附件的流量参数气源管规格流通面积Cv值压缩空气流量φ8气源管28mm21.57392NL/minφ10气源管50mm22.8698NL/minφ12气源管78.5mm24.361090NL/minφ16气源管153.8mm28.52125NL/minCv=1，流通面积18mm2，压缩空气流量250NL/min备注：气源管壁厚为1mm常用气源管流量参数定位器型号定位器输出流量SIEMENS,PS2系列110NL/minDVC6000系列170NL/min二、常用附件介绍1、减压阀2、放大器、加速器3、保位阀4、两位三通气控阀5、两位五通气控阀6、两位三通电磁阀、两位五通电磁阀7、流量调节阀8、定位器（简述）9、气控阀1、减压阀空气过滤减压阀一般安装在气动控制仪表的前方不仅把压缩空气进行过滤净化而且还将现场的气源压力调整到气动仪表所需的给定值。它是一种为气动仪表提供清洁的不同压力气源的辅助元件。过滤减压阀工作原理2、气动放大器-概述气动加速器是一种能够提高执行机构动作速度，减小时间滞后的高容量空气继动器。当气动调节器输出信号传递距离很长或执行机构的容量较大时，使用气动加速器能够显著提高执行机构的响应速度。气动加速器上设有调整螺钉，能够根据实际需求调整响应速度。气动放大器产品-结构气动放大器产品-工作原理3、保位阀/闭锁阀保位阀是气动单元组合仪表辅助元件，它通常与气动调节阀和阀门定位器配合使用。当气动调节阀的气源发生故障，供气压力低于闭锁阀的设定压力时，它能使阀门处原位(气源故障时的位置)。气源故障消除，阀门恢复正常控制。保位阀-结构气动保位阀是阀位保护装置。当仪表的气源压力中断，或气源供给系统发生故障时，气动保位阀能够自动切断调节器与调节阀气室，或定位器输出与调节阀气室之间的通道，使调节阀的阀位保持原来的控制位置，以保证调节回路中工艺参数不变。这样介质的被调作用不中断，故障消除后，气动保位阀立刻恢复正常位置。图所示，为气动保位阀的结构。当气源信号进入气室B时，作用在比较部件2上的力，与弹簧1的作用力进行比较。正常状态时，膜片比较部件2的推力，大于给定的弹簧力，此时平板阀芯3抬起，打开喷嘴4，通道处于正常工作状态。当气源发生故障而供气中断时，气室B的压力下降，在弹簧力作用下，平板阀芯3盖住喷嘴，切断了气室A与输出口的通道。也就是将气动执行机构的气室密封，使调节阀的工作位置保持在原来的位置上，起到保持阀位的作用。4、两位三通气控阀-结构5、两位五通气控阀-结构两位五通气控阀6、两位三（五）通电磁阀-结构两位五通电磁阀7、流量调节阀阀门定位器是气动调节阀的关键附件之一，作用是把调节装置输出的电信号变为驱动执行器的气信号。具有定位功能，可克服阀杆摩擦力与介质压力变化引起不平衡力。I/P：电气转换器，4-20mA电信号转换为20-100kPa气信号。控制面板：参与计算的微处理器，主板。放大器：将I/P气信号进行放大后，输出到执行器。行程传感器：及时、真实、准确将现阀门位置反馈到主板进行计算。8、定位器定位器-以DVC6000为例工作原理：控制器来控制信号端子盒进到线路板模块微处理器读取后经数字算法处理后转换成模拟量信号I/P转换器喷嘴挡板位置改变定位器输出阀门动作。当信号改变时，I/P转换器的线圈和衔铁之间的磁吸引力改变，因此喷嘴挡板间的距离发生改变，放大器将喷嘴背压放大后送给执行机器做出响应。行程传感器通过反馈阀杆位置变化，将此信号反给主板参与计算，直至阀杆位置达到正确值，微处理计算后偏差为0，定位器停止输出。DVC6000系列定位器在调试前必须先调整一下反馈调整臂位置。连接方法：将定位器外壳打开拿出定位销确定阀门目前为故障或自由状态确定定位器输出为0确定阀门气开或气关式找准反馈臂A/B口与定位器定位孔对准确定阀门行程调整反馈臂上紧反馈臂取下定位销。A口：气开阀，将定位销插在A口位置B口：气关阀。使用HART375或HART475进行调试。9、换向阀Fisher®377压力感应保卫阀用于气源压力降至特定点以下，需要特殊阀门/执行机构的控制应用。气源压力降至触发点以下时，保卫阀会使执行机构不能上升，锁定在上一位置，或不能下降。气源压力升至触发点以上时，377系列保卫阀会自动重置，让...
