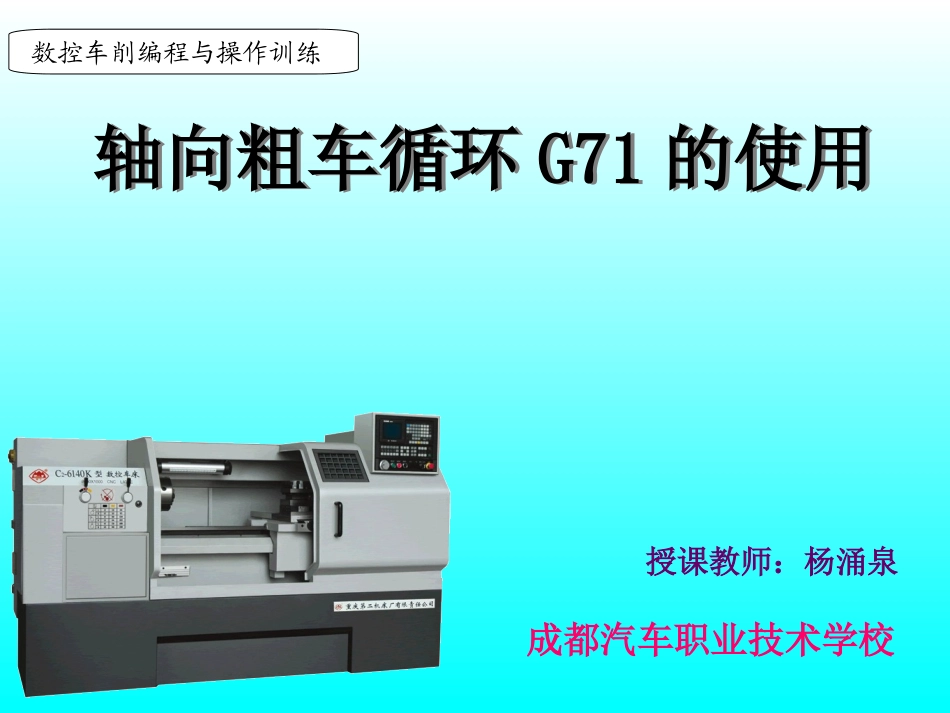

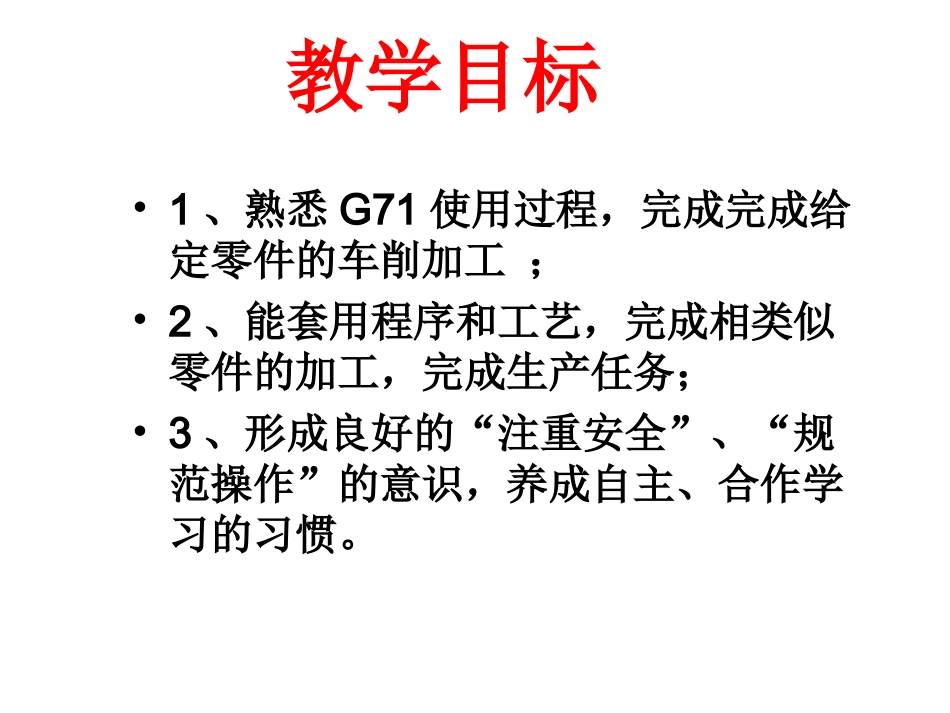

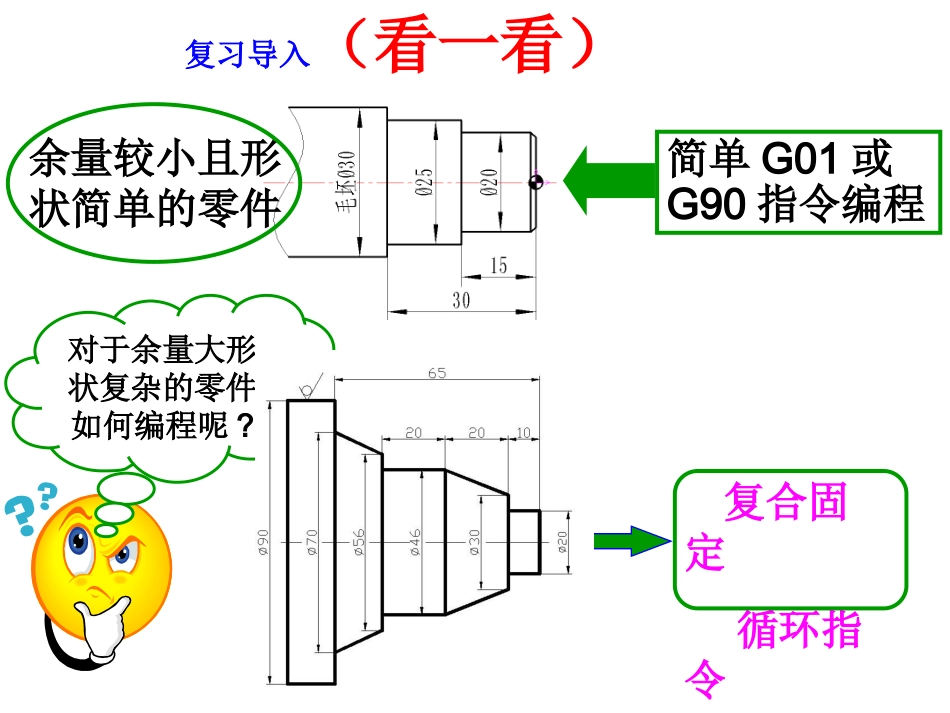

数控车削编程与操作训练成都汽车职业技术学校授课教师：杨涌泉轴向粗车循环G71的使用轴向粗车循环G71的使用教学目标•1、熟悉G71使用过程，完成完成给定零件的车削加工；•2、能套用程序和工艺，完成相类似零件的加工，完成生产任务；•3、形成良好的“注重安全”、“规范操作”的意识，养成自主、合作学习的习惯。复合固定循环指令对于余量大形状复杂的零件如何编程呢?余量较小且形状简单的零件简单G01或G90指令编程复习导入（看一看）一、外圆粗车循环指令G711、功能只需指定粗加工背吃刀量、精加工余量、精加工路线，系统便能自动给出粗加工路线和走刀次数，完成粗加工。2、格式：G71U（△d）R（e）SFT;G71P（ns）Q(nf)U（△u）W（△w）;参数含义△d:粗加工背吃刀量，半径值；e：退刀量，半径值；ns：精加工路线起始程序段的段号；nf：精加工路线结束程序段的段号；△u：X方向精加工余量，直径值；△w：Z方向精加工余量；（1）（2）精车路线注：粗加工时ns~nf程序段中指定的F、S、T无效，Nns程序段中只能有X方向移动。Nns……;Nnf……;123（3）OZXA循环起点C由△w和△u决定△d二、G71指令的运行过程A’Be精加工路线123△U/2X向精车余量粗车轮廓△w1、指令运行前刀具先到达循环起点；退刀量45°背吃刀量△d运行特点：2、指令运行中刀具依据给定的△d、e按矩形轨迹循环分层切削；3、最后一次切削沿粗车轮廓连续走刀，留有精车余量△u、△w；4、指令运行结束，刀具自动返回循环起点；△w△u/2三、精加工循环指令G701、功能：粗加工后留下的余量，完成精加工。2、格式：G70PnsQnf；3、说明：（1）应与粗加工G71指令配合使用；（2）在G70状态下，ns~nf程序段中指定的F、S、T有效;刀具按ns~nf程序段指定的精车路线进行一次连续切削！运行结束刀具返回循环起点。ns、nf含义与G71指令相同，并且数值应一致！运行特点：X56;(G)四、G71/G70指令编程示例zxo编程思路：2、指定循环起点；3、定义G71指令参数；4、编写精车路线；A精车路线首段必须出现G01或G00BCDEFGHJA′G00X92Z2;G71U2R0.5;G71P10Q20U0.5W0.1;N10G00X20;（A）N20X92;(J)O0001;G99M03S500F0.2;T0101M8;G00X100Z100;M30;循环起点粗车循环首段段号末段段号精加工路线由零件轮廓确定程序头程序尾6、指定G70指令；G70P10Q20;精车循环7、将程序尾加上；A(92,2)毛坯:φ90x100G01Z-10;(C)X30;(D)X46W-20;(E)W-20;(F)X70Z-65;(H)精车准备5、精车准备；M3S1000T0101F0.06;G0X92Z2;1、将程序头加上；观察：在928仿真软件上，参数变化时，使用G71仿真加工零件的情况。五、G71/G70指令仿真加工演示：O0001;G99M03S500F0.2;T0101M8;G00X92Z2;G71U2R0.5;G71P10Q20U0.5W0.1;N10G00X20;G01Z-10;X30;X46W-20;W-20;X56;X70Z-65;N20X92;M3S1000T0101F0.06;G0X92Z2;G70P10Q20;G00X100Z100;M30;轨迹路线仿真切削加工仿真操作之前（看一看）•1、技术图纸：六、实作训练操作之前（看一看）•2、完工零件：六、实作训练六、实作训练•工、量具要求：1）机夹式外圆车刀（便于更换）；2）焊接式切槽刀；3）焊接式螺纹车刀；4）中心钻，活动顶尖；5）测量工具。六、实作训练O1128;G99M03S700F0.2T0101;G00；G71；G71；N10；G01；X20；Z-41;X20.68;;;X39；N20；;G70；G00X100Z100;M3S600T0202F0.08;G00Z-2;X20;…;…；M30；六、实作训练1、应用G71、G70指令将程序补充完整。OXZX42Z2U2R0.5P10Q20U0.5W0.05G0X18.8Z-19F0.08G03X24.61Z-42.633R2F0.06G01X30Z-56F0.08Z-64M3S1000T0101F0.08P10Q20（试一试）•1、在组长指导下操作（建议组长分配组员一人作一部分工作），可先车出一个零件，检测零件的尺寸和表面粗糙度是否合格，再调整参数，时间允许可让每位同学都车出一个合格零件；•2、安全员随时检查同学们的安全，清除隐患，并维持纪律；•3、各组完成任务时报告，检查，申请下一步任务。六、实作训练G71/G70指令实践加工练习2、应用G71、G70指令编程加工如图零件。O1128;G99M03S700F0.2T0101;G00X42Z2；G71U2R0.5；G71P10Q20U0.5W0.05；N10G0X18.8；G01Z-19F0.1；X20；Z-41X20.68;G03X24.61Z-42.633R2F0.08;G01X300Z-56F0.1;X39；N20Z-64；M3S1000T01...
