复合固定循环指令G71新方案VIP免费

复合固定循环指令G71新方案_第1页
1/27
复合固定循环指令G71新方案_第2页
2/27
复合固定循环指令G71新方案_第3页
3/27

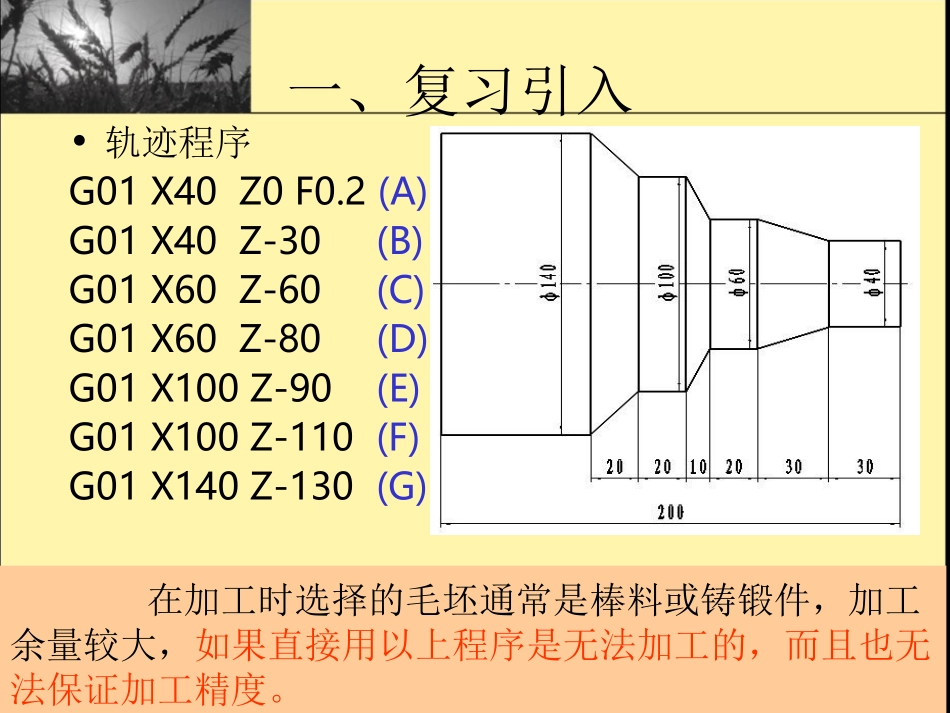

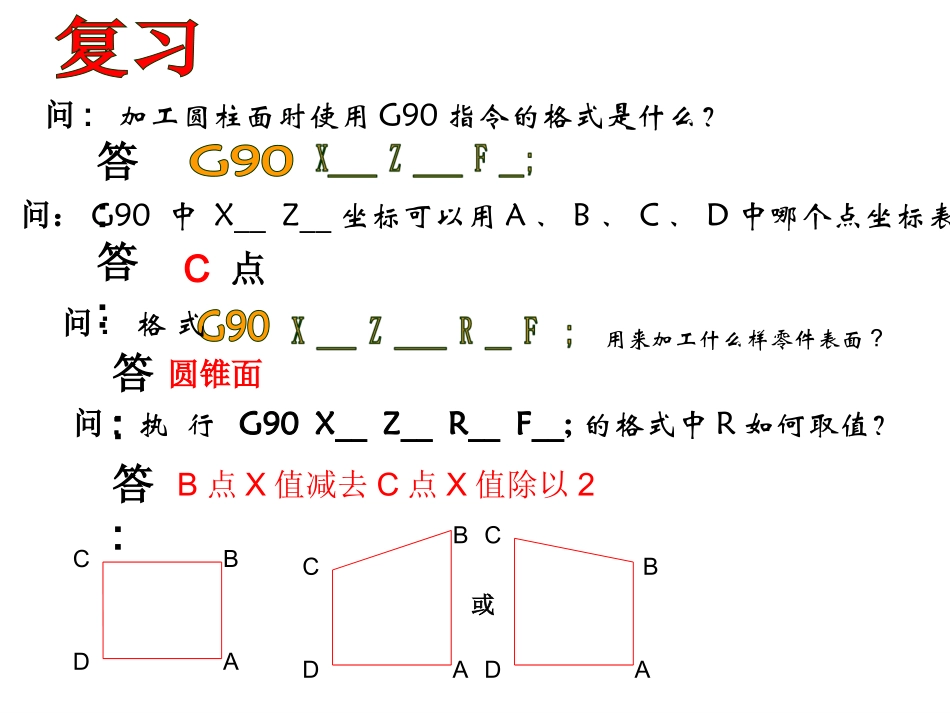

内、外圆粗车循环指令编程(G71/G70)数控车床复合形状固定循环指令编程ABCDABCD问:加工圆柱面时使用G90指令的格式是什么?答:问:格式问:G90中X__Z__坐标可以用A、B、C、D中哪个点坐标表示?答:C点用来加工什么样零件表面?问:执行G90X__Z__R__F__;的格式中R如何取值?答:圆锥面答:B点X值减去C点X值除以2ABCD或一、复习引入•轨迹程序G01X40Z0F0.2(A)G01X40Z-30(B)G01X60Z-60(C)G01X60Z-80(D)G01X100Z-90(E)G01X100Z-110(F)G01X140Z-130(G)在加工时选择的毛坯通常是棒料或铸锻件,加工余量较大,如果直接用以上程序是无法加工的,而且也无法保证加工精度。一、复习引入圆柱面切削循环G90XZF用于单一形状圆柱面切削循环G90加工实例一、复习引入用G90指令编写加工程序3020201201006040XOABCDEF毛坯:Ф120mm×160mm,45钢Z一、复习引入•G00X122Z2;•G90X118Z-70F0.2;•X115;•X112;•X109;•X106;•X103;•X100;•X107Z-50;•X104;•X101;•X98;•X95;•X92;•X89;•X86;•X83;•X57Z-30;•X54;•X51;•X49;•X46;•X43;•X40;X80;X77;X74;X71;X68;X65;X62;X60;G90虽然能够简化编程,但是G90本身只是一个四步程序简化。对于复杂的零件,G90并不适用,因为需要计算的工艺坐标点太多。程序一、复习引入所以我们要进行复合循环的学习,数控车中常用的复合循环有G71、G72、G73、G74、G75和G76。今天我们要学习的是内外圆轮廓粗加工循环指令G71。G71指令应用于圆柱棒料外圆表面粗车、加工余量大、需要多次粗加工的情形。复习导入:复合固定循环指令对于余量大形状复杂的零件如何简化编程呢余量较大且形状简单的零件简单固定循环指令G90课堂目标:1、了解复合固定循环指令的功能及特点;2、掌握G71/G70指令的功能、格式及参数;1、掌握用G71/G70指令编程的方法;2、能用G71/G70指令编写复杂零件的加工程序;知识目标能力目标情感目标1、激发学生爱专业、学专业的积极性;2、培养学生严谨的学习态度敏学创新的职业意识;复合固定循环指令的功能特点:功能:可以将多次重复动作用一个指令来表示,系统会自动重复切削,直到加工完成。可有效简化程序条件:只需在程序中给出最终走刀轨迹及重复切削次数由零件图确定与背吃刀量有关常用指令1、G712、G703、G73外圆粗车循环指令精加工循环指令应用:特别适合余量大且形状复杂的零件加工编程一、外圆粗车循环指令G711、功能只需指定粗加工背吃刀量、精加工余量、精加工路线,系统便能自动给出粗加工路线和加工次数,完成粗加工。2、格式:G71UdRe;△G71PnsQnfUuWw;△△参数含义△d:粗加工背吃刀量,半径值;一般钢件取1~3mm;e:退刀量,半径值。一般取0.5~1mm;ns:精加工路线第一个程序段的段号;nf:精加工路线最后一个程序段的段号;△u:X方向精加工余量,直径值;一般取0.5mm,孔加工为负值△w:Z方向精加工余量;一般取0.05~0.1mm;(1)(2)精车路线(重要组成部分)Nns……;Nnf……;302020ZXO粗加工最后一刀目的:为精加工留下均匀的加工余量1201006040ABCDEFG71指令的运行过程OZXA循环起点C由△w和△u决定△dG71指令的运行过程A’Be精加工路线123△U/2X向精车余量粗车轮廓△w1、指令运行前刀具先到达循环起点;退刀量45°背吃刀量△d运行特点:2、指令运行中刀具依据给定的△d、e按矩形轨迹循环分层切削;3、最后一次切削沿粗车轮廓连续走刀,留有精车余量△u、△w;4、指令运行结束,刀具自动返回循环起点;二、精加工循环指令G701、功能:切除G71指令粗加工后留下的余量,完成精加工。2、格式:G70PnsQnf;3、说明:(1)应与粗加工G71指令配合使用;(2)在G70状态下,ns~nf程序段中指定的F、S、T有效;刀具按ns~nf程序段指定的精车路线进行一次连续切削!运行结束刀具返回循环起点。ns、nf含义与G71指令相同,并且数值应一致!运行特点:(注意精车时F、S、的变化)三、G71/G70指令的编程方法:适用条件:适用于棒料毛坯且形状尺寸单向递增的零件;不适于用G71指令编程编程要点:1、G71指令前应先定义循环起点;2、G71指令格式两段参数正确合理;3、G71指令后紧跟精加工路线;(G00X_Z_;通常X取毛坯...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

复合固定循环指令G71新方案
