2024年基于PLC的电梯控制系统设计完整版VIP免费

2024年基于PLC的电梯控制系统设计完整版_第1页
1/42
2024年基于PLC的电梯控制系统设计完整版_第2页
2/42
2024年基于PLC的电梯控制系统设计完整版_第3页
3/42

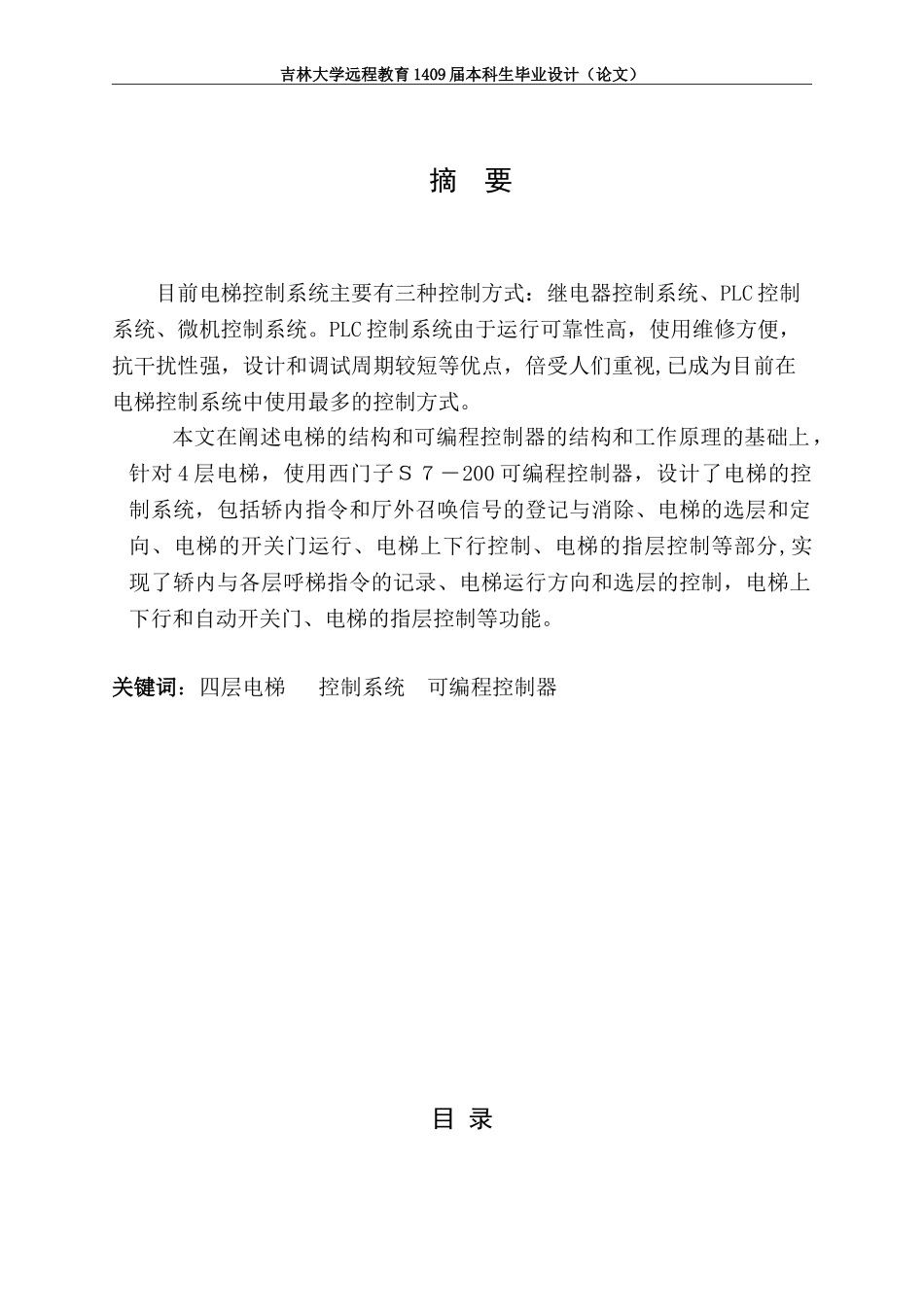

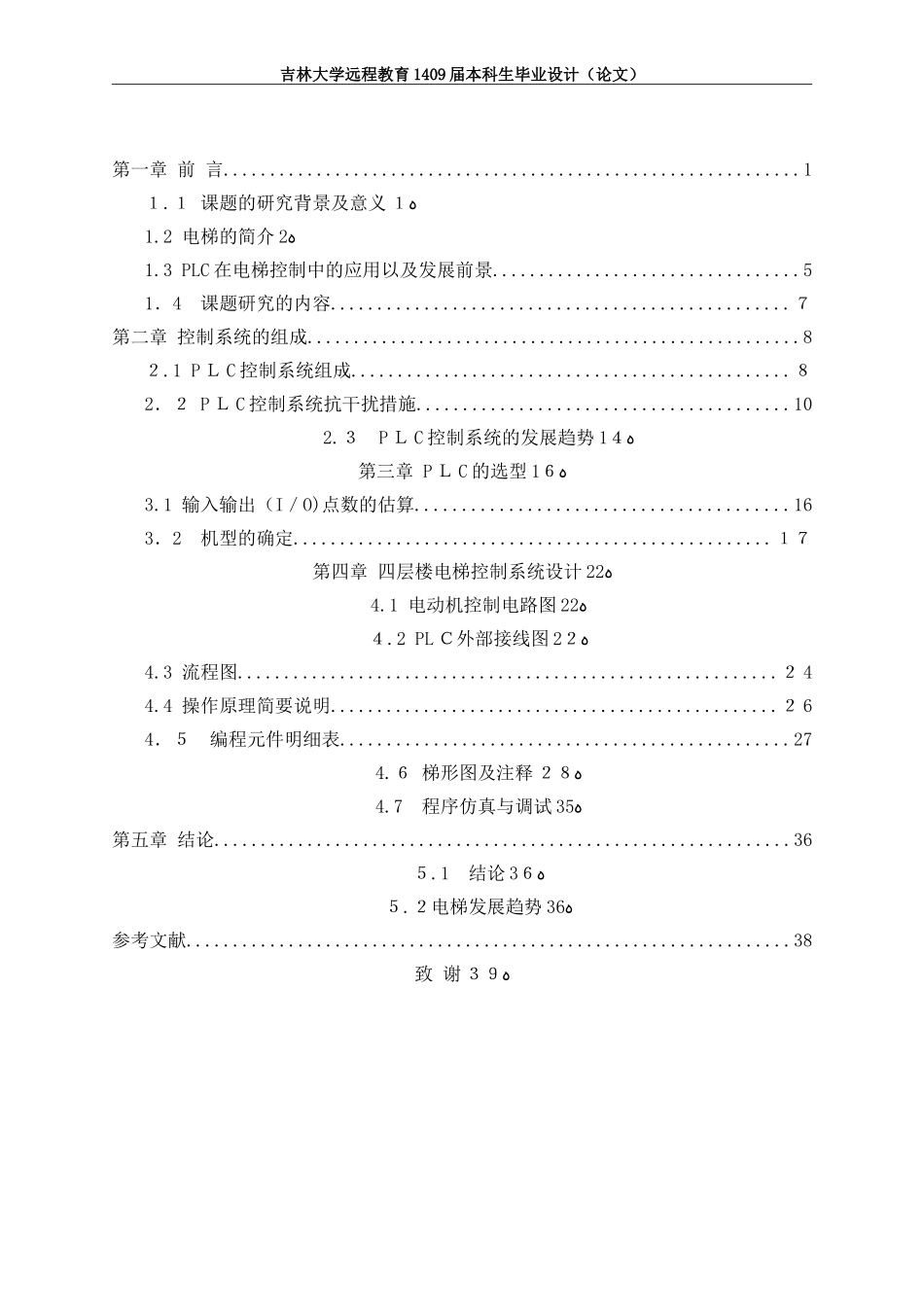

吉林大学远程教育本科生毕业论文(设计)中文题基于PLC的电梯控制系统设计学生姓名卫杨专业电气工程及其自动化层次年级14年9月专升本学号201409971682指导教师卢辉遒职称教授学习中心合肥奥鹏成绩2016年10月17日吉林大学远程教育1409届本科生毕业设计(论文)摘要目前电梯控制系统主要有三种控制方式:继电器控制系统、PLC控制系统、微机控制系统。PLC控制系统由于运行可靠性高,使用维修方便,抗干扰性强,设计和调试周期较短等优点,倍受人们重视,已成为目前在电梯控制系统中使用最多的控制方式。本文在阐述电梯的结构和可编程控制器的结构和工作原理的基础上,针对4层电梯,使用西门子S7-200可编程控制器,设计了电梯的控制系统,包括轿内指令和厅外召唤信号的登记与消除、电梯的选层和定向、电梯的开关门运行、电梯上下行控制、电梯的指层控制等部分,实现了轿内与各层呼梯指令的记录、电梯运行方向和选层的控制,电梯上下行和自动开关门、电梯的指层控制等功能。关键词:四层电梯控制系统可编程控制器目录吉林大学远程教育1409届本科生毕业设计(论文)第一章前言..............................................................11.1课题的研究背景及意义ﻩ11.2电梯的简介ﻩ21.3PLC在电梯控制中的应用以及发展前景.................................51.4课题研究的内容.................................................7第二章控制系统的组成.....................................................82.1PLC控制系统组成...............................................82.2PLC控制系统抗干扰措施........................................102.3PLC控制系统的发展趋势ﻩ14第三章PLC的选型ﻩ163.1输入输出(I/O)点数的估算........................................163.2机型的确定...................................................17第四章四层楼电梯控制系统设计ﻩ224.1电动机控制电路图ﻩ224.2PLC外部接线图ﻩ224.3流程图..........................................................244.4操作原理简要说明................................................264.5编程元件明细表................................................274.6梯形图及注释ﻩ284.7程序仿真与调试ﻩ35第五章结论..............................................................365.1结论ﻩ365.2电梯发展趋势ﻩ36参考文献.................................................................38致谢ﻩ39第0页共39页吉林大学远程教育1409届本科生毕业设计(论文)第一章前言1.1课题的研究背景及意义电梯是高层宾馆、商店、住宅、多层厂房和仓库等高层建筑不可缺少的垂直方向的交通工具。随着社会的发展,建筑物规模越来越大,楼层越来越多,对电梯的调速精度、调速范围等静态和动态特性提出了更高的要求。电梯是集机电一体的复杂系统,不仅涉及机械传动、电气控制和土建等工程领域,还要考虑可靠性、舒适感和美学等问题。而对现代电梯而言,应具有高度的安全性。事实上,在电梯上已经采用了多项安全保护措施。在设计电梯的时候,对机械零部件和电器元件都采取了很大的安全系数和保险系数。然而只有电梯的制造,安装调试、售后服务和维修保养都达到高质量,才能全面保证电梯的最终高质量。在国外,已“法规”实行电梯制造、安装和维修一体化,实行由各制造企业认可的、法规认证的专业安装队伍维修单位,承担安装调试、定期维修和检查试验,从而为电梯运行的可靠性和安全性提供了保证。因此,可以说乘坐电梯更安全。美国一家保险公司对电梯的安全性做过认真地调查和科学计算,其结论是:乘电梯比走楼梯安全5倍。据资料统计,在美国乘其他交通工具的人数每年约为80亿人次,而乘电梯的人数每年却有540亿人次之多。目前,由可编程序控制器(PLC)和微机组成的电梯运行逻辑控制系统,正以很快的速度发展着。采用PLC控制的电梯可靠性高、维护方便、开发周期短,这种电梯运行更加可靠,并具有很大的灵活性,可以完成更为复杂的控制任务,己成为电梯控制的发展方向。可编程序控...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2024年基于PLC的电梯控制系统设计完整版
