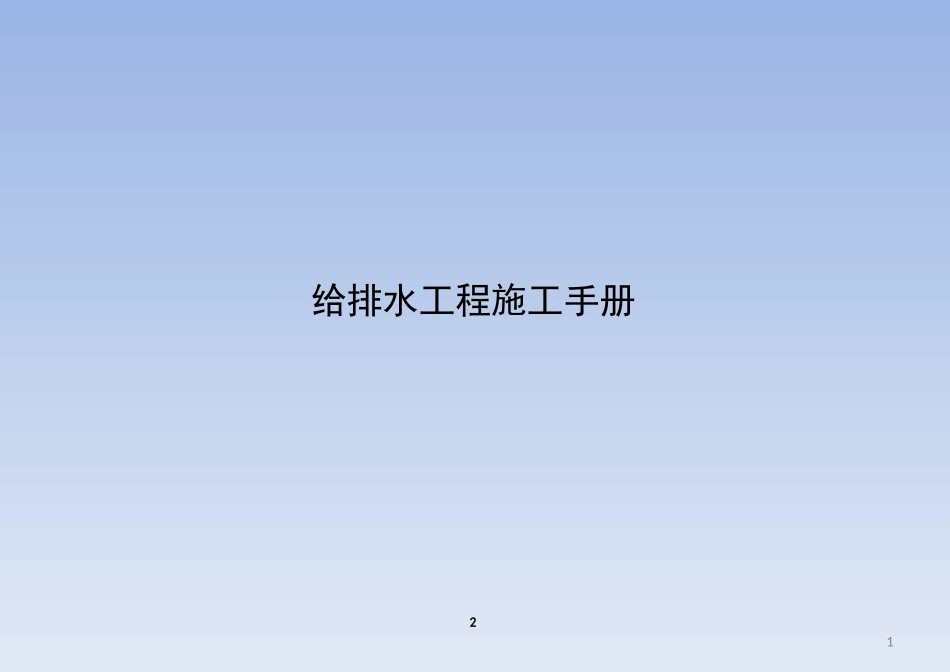

给排水工程施工手册VIP免费

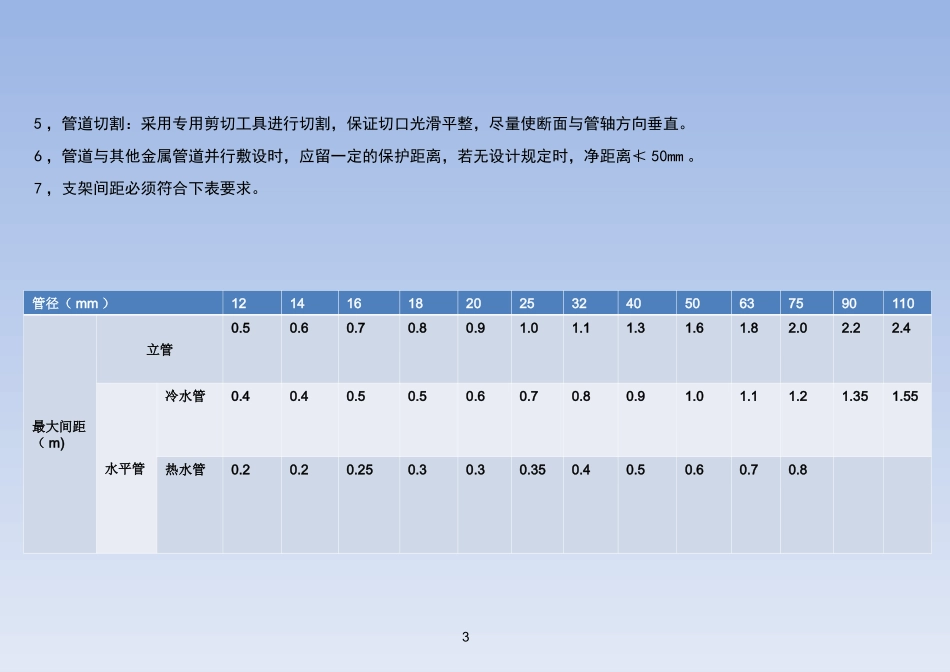

1给排水工程施工手册2PPR管安装：1，PPR管（不锈钢、塑料管及复合管）采用金属支架时，应在管道与支架间加衬非金属垫或套管,2，PPR管道热熔连接前须画插入深度标示线，且熔接处清理干净并保持干躁，熔接的温度和时间符合要求。3，室内埋地管应在土建地坪施工前安装完成。4，室内埋地管安装至外墙外不宜小于500mm，管口应及时封堵。3一，室内给水系统5，管道切割：采用专用剪切工具进行切割，保证切口光滑平整，尽量使断面与管轴方向垂直。6，管道与其他金属管道并行敷设时，应留一定的保护距离，若无设计规定时，净距离≮50mm。7，支架间距必须符合下表要求。3管径（mm）121416182025324050637590110最大间距（m)立管0.50.60.70.80.91.01.11.31.61.82.02.22.4水平管冷水管0.40.40.50.50.60.70.80.91.01.11.21.351.55热水管0.20.20.250.30.30.350.40.50.60.70.8不锈钢管安装：1，卡压连接：每安装一个接口，必须马上卡压，卡压时不得使用润滑油，不得全部组装完成后再统一卡压。2，焊接连接：焊缝高度不得低于母材表面，焊缝与母材应圆滑过度，焊缝应进行抛光处理。3，沟槽式卡箍连接时螺栓螺母须均匀轮换拧紧，且在拧紧过程中用木榔头锤打卡箍，确保橡胶密封圈不会起皱。4，螺纹连接：被连接的管材端部用供货商提供的断面辊压工具操作，由管端内侧向外辊压处90°角翻边断面，该端面应平整、光滑、无裂纹。5，薄壁不锈钢管严禁套丝。6，不锈钢管道焊接完成后必须进行酸洗钝化处理。7，不锈钢管应采用不锈钢材质的支架，若采用碳钢做支架时，在接触面处需用3mm厚橡胶衬垫或木块垫阻断，防止电化学腐蚀。45给水管道系统冲洗试压消毒调试1，给水管道的清洗顺序，先室外，后室内；先地下，后地上。室内冲洗应按配水干管、配水管、配水支管的顺序进行。2，冲洗用自来水进行，冲洗前对系统的仪表及设备进行保护，必要时将其隔离和拆除。3，管网冲洗的水流方向原则与系统工作水流方向一致。4，管网冲洗的水流速度，可按设计流量进行，设计无规定可用流速≮1.0m/s的自来水连续冲洗，直至出水口处浊度、色度与入水口相同。5，冲洗时保证排水管通畅，排水截面积不得少于被冲洗管道截面积的60%。6，管道安装完毕，应在冲洗合格后按设计要求和规范要求进行水压试验，7，给水管道在使用前要进行消毒处理，采用含量不低于20mg/L氯离子浓度的洁净水灌满管道进行消毒，并在管道中留置24小时以上，消完毒，再用饮用水冲洗，直至水质管理部门取样化验合格后方可交工。47生活水箱基础1，水箱的基础高度须考虑放空管的安装形式、阀门尺寸，保证放空管有安装的空间。2，成品水箱条形基础底部的楼地面需高于周围成型楼地面10-20mm，且有坡向四周的坡度。不锈钢水箱安装1，水箱出水口，需考虑阀门、过滤器、地坪做法，不得影响阀门、过滤器的安装及清洗。2，成品和组装式水箱均采用侧面出水接口的方式，不宜采用底部出口，否则基础必须加高。3，水池供水浮球阀使用前必须进行手动关断试验。4，水箱的放空管与溢流管不得直接相连；5，溢流管末端需做防虫网或水封。6，水箱底部和基础型钢必须用橡胶垫等非金属垫隔离，防止发生电化学反应。不锈钢水箱安装生活水箱基础11817二，室内排水系统排水主管安装1，立管在建筑物底层和楼层转弯时设检查口，检查口便于维修。2，暗装立管应在检查口处设检修门，检查口中心标高为地坪上1m，允许偏差±20mm，并应高于该层卫生器具上边缘150mm。3，立管安装，必须保证垂直度，其质量标准每米允许偏差3mm，全长允许偏差≯15mm。4，立管每层设伸缩节一个，安装膨胀量10~20mm，顺水流方向安装。5，排水干管纵横方向的弯曲允许偏差每1米允许偏差1.5mm，全长25m以上允许偏差≯38mm。6，排水干管坡度要求如左图所示。7，塑料横干管在三通和弯头等关键部位应增加固定支架。8，管道的固定如采用抱卡，钩钉的固定严禁使用木塞。9，所有室外明装管道支架不能使用塑料抱卡，必须采用金属支架固定，金属支架至少每两层设置一个。1710屋顶通气帽1，排水通气管不得与风道或烟道连接。2，通气管应高出屋面300mm，但必须大于最大积雪厚度。3，在通气管出口4m以内有门、窗时，通气管应高出门...
