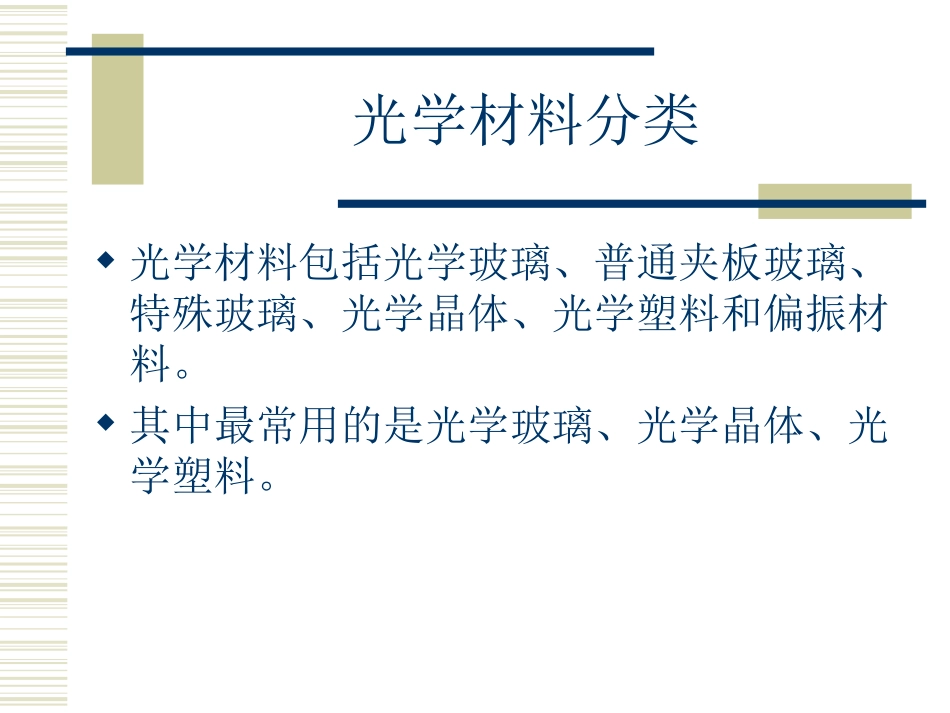

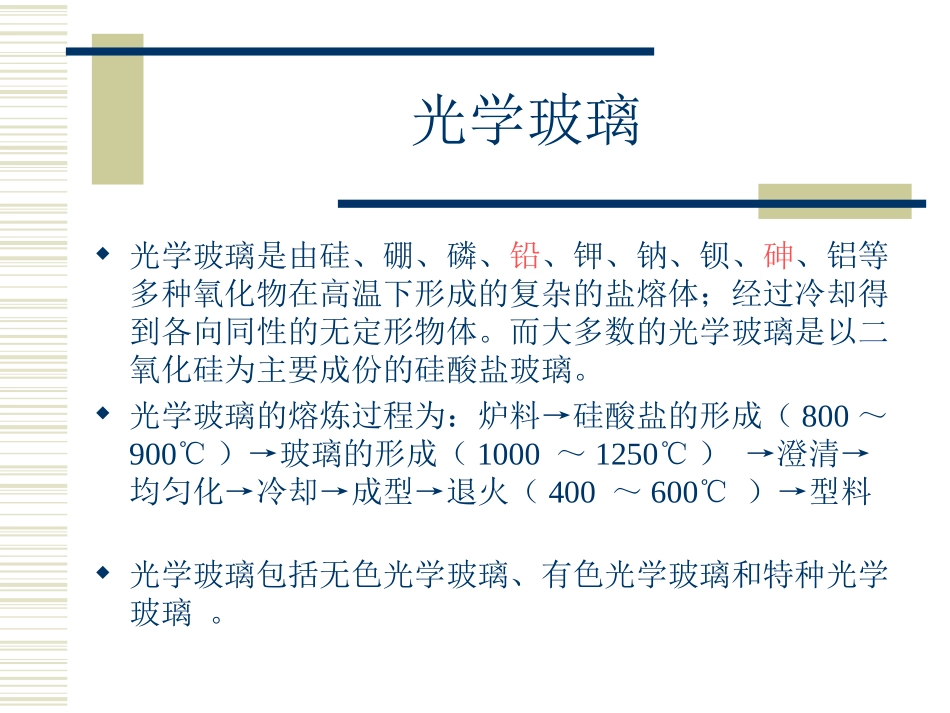

光学冷加工工艺基础培训——光学玻璃材料篇光学材料分类光学材料包括光学玻璃、普通夹板玻璃、特殊玻璃、光学晶体、光学塑料和偏振材料。其中最常用的是光学玻璃、光学晶体、光学塑料。光学玻璃光学玻璃是由硅、硼、磷、铅、钾、钠、钡、砷、铝等多种氧化物在高温下形成的复杂的盐熔体；经过冷却得到各向同性的无定形物体。而大多数的光学玻璃是以二氧化硅为主要成份的硅酸盐玻璃。光学玻璃的熔炼过程为：炉料→硅酸盐的形成（800～900℃）→玻璃的形成（1000～1250℃）→澄清→均匀化→冷却→成型→退火（400～600℃）→型料光学玻璃包括无色光学玻璃、有色光学玻璃和特种光学玻璃。无色光学玻璃的分类和化学成分无色光学玻璃按色散系数大小分为冕牌和火石两大类，各以K和F表示。火石玻璃的νd<50，冕牌玻璃的νd>50。每类玻璃中根据比重大小分为重冕(ZK)、轻冕(QK)、重火石(ZF)、轻火石(QF)。根据含有氟、磷、钡、镧、钛等的化合物而分为氟冕(FK)、磷冕(PK)、钡冕(BaK)、镧冕(LaK)、特冕(TK)、钡火石(BaF)、镧火石(LaF)、重钡火石(ZLaF)、钛火石(TiF)、和特种火石(TF)。无色光学玻璃的分类玻璃类别名称代号玻璃类别名称代号氟冕玻璃FK轻火石玻璃QF轻冕玻璃QK火石玻璃F冕玻璃K钡火石玻璃BaF磷冕玻璃PK重钡火石玻璃ZBaF钡冕玻璃BaK重火石玻璃ZF重冕玻璃ZK镧火石玻璃LaF镧冕玻璃LaK重镧火石玻璃ZLaF特冕玻璃TK钛火石玻璃TiF冕火石玻璃KF特种火石玻璃TF无色光学玻璃的命名每种光学玻璃牌号按其所属玻璃类别名称的代号再加序号组成。此外，还用六位数字作代码来表征每个牌号，其中前三个数字表示该牌号玻璃折射率小数点后头三位数，后三位数字表示该牌号玻璃阿贝数。例如K9，nd=1.51680，vd=64.20，可表示为K9—517642。对无铅、砷、镉及其它放射性元素的玻璃牌号，用“H-”作为前缀来表示。光学性能——折射率光学下班折射率按下列谱线，给出5位小数的折射率：汞紫外线汞紫线汞蓝线镉蓝线氢蓝线汞绿线氦黄线镉红线氢红线IhgF′FedC′C元素HgHgHgcdHHgHecdH波长nm365.01404.66435.84479.99486.13546.07578.56643.85656.27光谱线光学性能——色散中部色散用nF-nC或nF′-nC′表示，色散系数（即阿贝数）vd定义如下：vd=（nd-1）/（nF-nC）还列出ve为：ve=（ne-1）/（nF′-nC′）光学性能——应力光学系数B玻璃中的机械应力会导致光产生双折射，应力光学系数表示有效应力与应力双折射产生的光程差之间的关系：δ=B·d·F式中：δ——光程差，nm；B——应力光学系数，/Pa；d——光在玻璃中通过的路程，cm；F——施压应力，Pa。光学性能——内透射比τ内透射比为试样表面不存在光反射损失时的透射比。按GB/T7962.12所规定的方法测量。数据表中给出了各种牌号玻璃5mm、10mm厚的不同波长内透射比值。光学性能——着色度（λ80/λ5）光学玻璃透射光谱特性用着色度（λ80/λ5）表示，按以下方法确定：样品厚度10mm±0.1mm，λ80是玻璃透射比达到80%时所对应的波长，λ3是玻璃透射比达到5%时对应的波长，并以10nm为单位表示。例如：玻璃透射比达到80%所对应的波长为368nm，玻璃透射比达到5%所对应的波长为313nm，着色度λ80/λ5为37/31化学性能——抗潮湿大气作用稳定性RC（S）（表面法）根据对潮湿大气作用的稳定性，分为三级：1级—在温度50℃，相对湿度80%的条件下，玻璃抛光表面形成水解斑点的时间超过20H；2级—在相同试验条件下，形成水解斑点的时间在5～20H之间；3级—在相同试验条件下，形成水解斑点的时间不到5H；化学性能——抗酸作用稳定性RA（S）（表面法）根据对酸溶液作用的稳定性，分为三级：1—在0.1N、50℃的醋酸溶液作用下，玻璃抛光表面的破坏深度达135nm的时间超过5H；2—在相同试验条件下，破坏深度达135nm的时间在1～5H；3—在相同试验条件下，破坏深度达135nm的时间不到1H；化学性能——耐水作用稳定性DW（粉末法）在白金筐中装入相当于比重的质量的粉末玻璃（粒度425～600μm），将之浸渍在装有80ml纯水（PH=6.5～7.5）的石英玻璃制圆底烧瓶内，在沸腾的烧杯中处理60分钟，根据其质量减（%）分类成...
