轨电位限制装置内部培训VIP免费

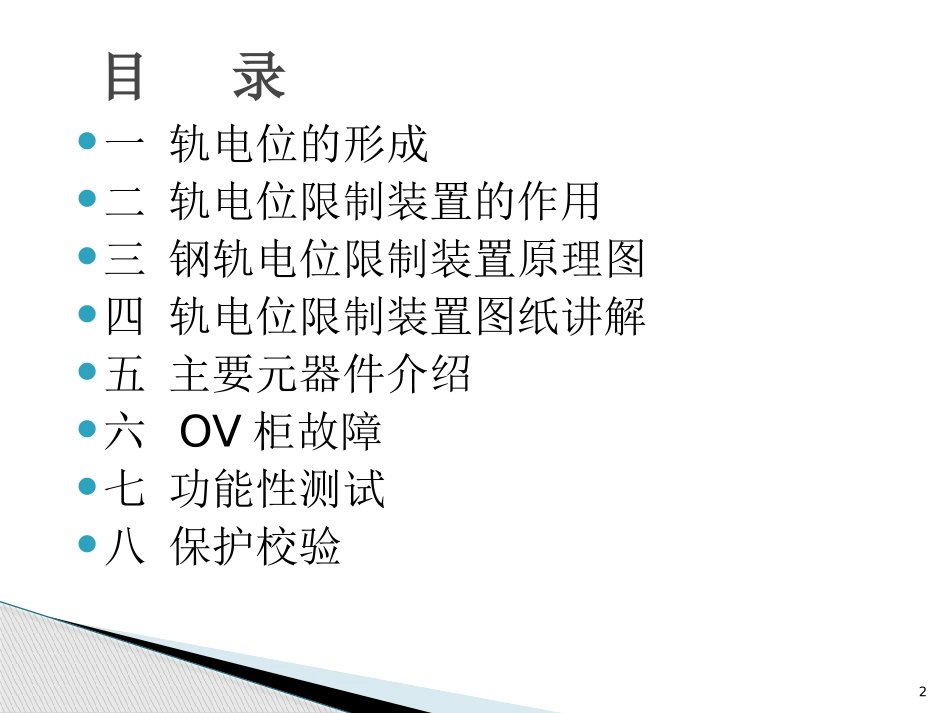

1轨电位限制装置供电七车间变电技术组2一轨电位的形成二轨电位限制装置的作用三钢轨电位限制装置原理图四轨电位限制装置图纸讲解五主要元器件介绍六OV柜故障七功能性测试八保护校验目录3在城市轨道交通等直流电气化轨道运输系统中以轨道作为回流导体，由于钢轨不可能对地完全绝缘，因而导致一部分负荷电流从轨道流到轨枕和道床及地下钢轨金属设施中去，这部分电流，就是杂散电流。同时，由于运行轨本身存在的泄漏电阻，在列车起动或运行、或发生系统短路故障时，钢轨对地就会产生一定的悬浮电位差，即轨电位。（如图一）一、轨电位的形成4图一轨电位形成示意图5当供电区段有起动或运行的列车、或发生系统短路故障时,因钢轨作为牵引回流的通路以及钢轨与地之间过渡电阻的存在，钢轨对地产生一定的悬浮电位差。为防止钢轨对地电位过高造成人身伤害，每个车站和车场都设有钢轨电位限制装置(ＯＶＰＤ)。当发生超出安全许可的接触电压时，此钢轨电位限制装置就将钢轨与大地快速短接，从而保证人员和设施的安全。地铁轨道为长轨，是由多节轨道焊接而成，轨道接缝电阻值较大，而使轨道与结构钢之间的电位差增加，如果轨道接缝处开焊，则轨道接缝电阻更大，这使轨道与结构钢之间的电位差更高。在站台上，地铁乘客进出列车时两脚之间就会形成一个危险的跨步电压，严重危及乘客的人身安全。德国标准VDEO115规定：这个电位差不得超过92V。二、轨电位限制装置的作用63.1ＯＶＰＤ动作特性ＯＶＰＤ安装在各个车站及停车场内，监测钢轨与地之间的电压。如果该电压超过整定值时，ＯＶＰＤ动作，将钢轨与地短接。同时，监测流过ＯＶＰＤ中(钢轨与地之间)的电流。当该电流低于整定值时，ＯＶＰＤ将自动复位，断开钢轨与地的连接。三、ＯＶＰＤ动作特性及钢轨对地电位升高原因73.2钢轨对地电位升高的主要因素正常运行状态下，供电区段内列车运行时，钢轨中流过牵引负荷电流，造成钢轨对地电位的升高(正值或负值)。钢轨对地电位的大小，主要与线路上机车的数量、负荷电流、牵引所间距、钢轨地间的过渡电阻等因素相关。当发生以下故障时，引起钢轨对电位的陡升：①接触网与钢轨发生短路；②接触网对架空地线发生短路故障；③直流设备发生柜架泄漏故障；④牵引变电所整流变压器二次侧交流系统发生单相接地短路。直流系统发生故障时，必须在短时间内切除故障或降低钢轨对地电位，以保证人身及设备安全。8钢轨电位限制装置原理图9四、轨电位限制装置工作原理4.1复用开关由直流接触器和晶闸管模块组成；它可以将钢轨与大地通过等电位母线短接。4.2在正常情况下，直流接触器的触头是断开的，同时晶闸管处于截止状态。钢轨与大地之间的电压由电压表检测并显示，而由电压测量元件U>、U>>、U<、和晶闸管模块来判断电压并执行相应动作。(图二)10图二OV柜基本回路原理图115.1前柜门元件5.2常用继电器5.3计数器5.4电压、电流测量5.5K0接触器5.6K5E1电流继电器五、元器件介绍125.1前柜门元件编号名称A显示屏B控制电源正常指示灯C故障指示灯D接触器复位按钮E轨电位I段动作指示灯F轨电位II段动作指示灯G轨电位III段动作指示灯H接触器分位指示灯I接触器合位指示灯J可复位计数器K功能测试旋钮L加热器控制模式转换开关M不可复位计数器10/20/202413编号名称AU>>电压监测继电器BU>电压监测继电器CU<电压监测继电器D控制及监测电源空开E加热器电源空开FPLCG温湿度控制器H24V电源模块I中间继电器J接触器ABCFDEGHIJ10/20/2024145.2常用继电器K8H1：整定值为90V（车辆段、停车场50V），在正常情况下，K8H1检测到钢轨与大地的电压差大于或等于90V（或50V）时起动，其主触头闭合，让钢轨与大地接通，降下之间的电压差，主触头正常闭合10S后自动返回。K8K1：整定值为120V（车辆段、停车场60V），在正常情况下，检测到钢轨与大地的电压差大于或等于120V（或60V）时起动，使主触头一直闭合，让钢轨与大地一直接通，降下之间的电压差。K8L1：检测到钢轨与大地的电压差小于10V时经延时后启动，使主触头一直闭合。原因：（1）正线长时间没有列车行驶；（2）一次回流电缆断线；（3）二次采样电...
