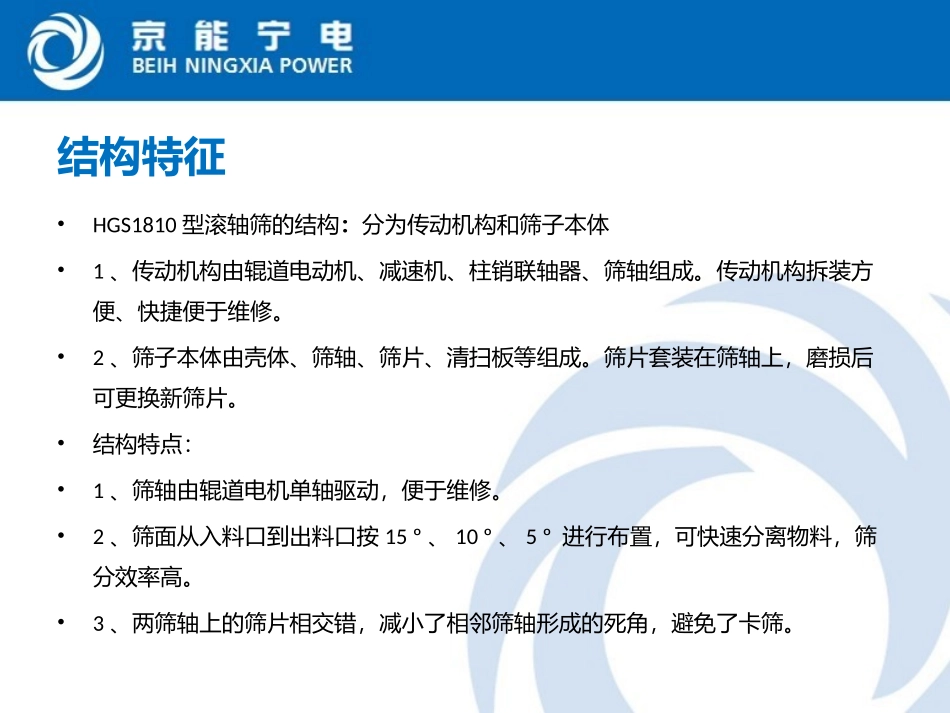

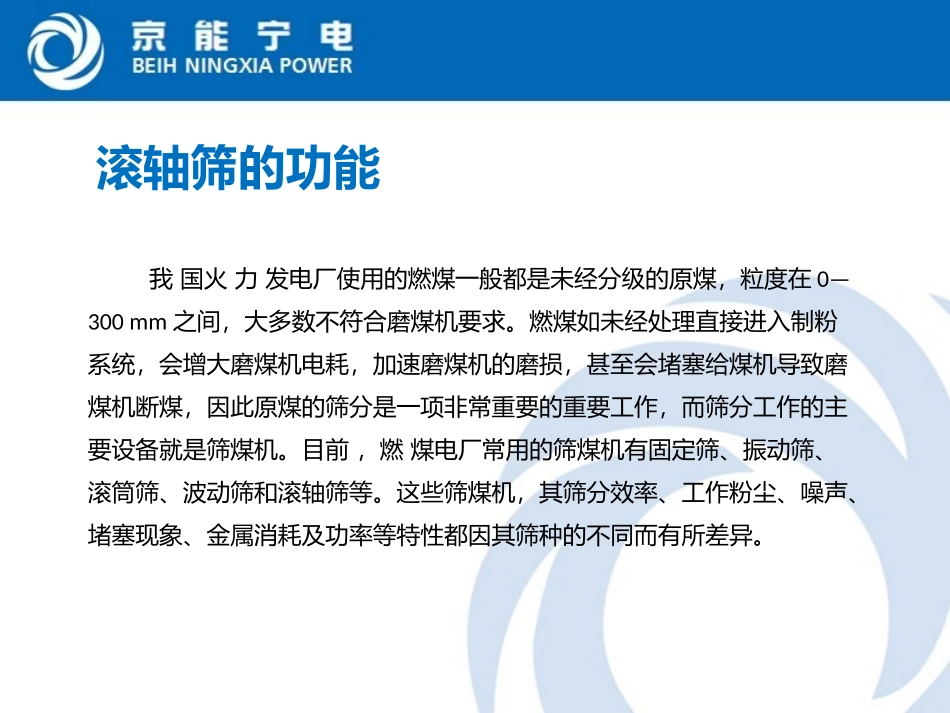

滚轴筛检修工艺与质量标准主讲人：臧雨涛我国火力发电厂使用的燃煤一般都是未经分级的原煤，粒度在0—300mm之间，大多数不符合磨煤机要求。燃煤如未经处理直接进入制粉系统，会增大磨煤机电耗，加速磨煤机的磨损，甚至会堵塞给煤机导致磨煤机断煤，因此原煤的筛分是一项非常重要的重要工作，而筛分工作的主要设备就是筛煤机。目前，燃煤电厂常用的筛煤机有固定筛、振动筛、滚筒筛、波动筛和滚轴筛等。这些筛煤机，其筛分效率、工作粉尘、噪声、堵塞现象、金属消耗及功率等特性都因其筛种的不同而有所差异。滚轴筛的功能结构特征•HGS1810型滚轴筛的结构：分为传动机构和筛子本体•1、传动机构由辊道电动机、减速机、柱销联轴器、筛轴组成。传动机构拆装方便、快捷便于维修。•2、筛子本体由壳体、筛轴、筛片、清扫板等组成。筛片套装在筛轴上，磨损后可更换新筛片。•结构特点：•1、筛轴由辊道电机单轴驱动，便于维修。•2、筛面从入料口到出料口按15º、10º、5º进行布置，可快速分离物料，筛分效率高。•3、两筛轴上的筛片相交错，减小了相邻筛轴形成的死角，避免了卡筛。4、在壳体与轴套处加装改进的密封结构，使密封性能提高。5、置于筛片下的清扫器刮板，与筛片相切，使清扫省力，效果佳。结构特征工作原理•滚轴筛是火力发电厂输煤系统的重要筛分设备。工作时，筛轴（出料口方向起为第10轴，依次递减）从出料口开始顺序启动，全部启动后，物料（煤）进入滚轴筛，滚轴筛的筛轴向同一方向旋转，使物料沿筛面向前运动；同时搅动物料向下，小于筛孔的物料在筛轴旋转力和自重的作用下沿筛孔落下，大于筛孔的物料沿筛面继续向前运动，被送入碎煤机进行粉碎。这样既减轻了碎煤机的负荷及磨损，又提高了碎煤机的功效和使用寿命。滚轴筛参数•型号：HGS1810•设备出力：1000t/h•筛面宽度：1800mm•滚轴数量：10•筛孔尺寸：45×110mm•减速机制造厂：SEW•设备总质量：12240kg•装机总功率：31.1KW•最大外型尺寸(长×宽×高)：3975X2997X2000滚轴筛参数•各部件材质：•筛片：ZG40Mn2•筛轴：45#•衬板：Q345B•清扫板：Q345B•机壳：Q235A•控制方式：就地、程控•电动推杆：推力1000kg•行程：600mm•功率：1.1KW检修工艺与质量标准检修项目：筛轴及传动装置检修1、筛轴传动减速机润滑油检查，内部齿轮使用情况检查。2、联轴器使用情况检查。3、筛轴轴承使用情况检查，清洗轴承更换内部润滑脂。4、筛片磨损情况检查。5、筛轴轴端密封情况检查。质量标准：1、密封严密无漏油，转动灵活润滑油无变质，齿轮磨损不超过齿厚1/4。检修工艺与质量标准2、联轴器柱销无磨损、老化。3、轴承内圈、外圈、滚动体、保持架应完好，无锈蚀、磨损，加油量为轴承腔体1/2-2/3。4、筛片磨损不超过原厚度的2/3,筛孔尺寸不超过50mm。5、筛轴轴端密封良好，无漏泄。检修工艺与质量标准检修项目：内部衬板检修1、长、短内套衬板磨损情况检查。2、侧壁衬板使用情况检查。质量标准：1、长、短内套衬板磨损厚度不超过原厚度的2/3。2、侧壁衬板螺栓无脱落现象，磨损厚度不超过原厚度的2/3。检修工艺与质量标准检修项目：清扫装置检修1、清扫装置清扫板使用情况检查。2、清扫装置本体使用情况检查。质量标准：1、清扫板梳齿磨损不超过原长度的1/2。2、清扫装置本体腐蚀磨损不超标，强度足够。检修工艺与质量标准检修项目：切换挡板检修1、切换挡板电动推杆检查。2、切换挡板工作面磨损情况检查。3、切换挡板轴承使用情况检查。质量标准：1、电动推杆动作灵活，无卡涩，润滑良好。2、切换挡板磨损厚度不超过原厚度的2/3。3、轴承内圈、外圈、滚动体、保持架应完好，无锈蚀、磨损，加油量为轴承腔体1/2-2/3。检修工艺与质量标准检修项目：本体密封治理1、上部、侧面人孔门密封情况检查。质量标准：1、人孔门密封良好，无漏泄。检修项目：机体钢结构检修及防腐处理1、整机锈蚀部位除锈防腐。质量标准：1、锈蚀部位打磨干净，油漆均匀。
