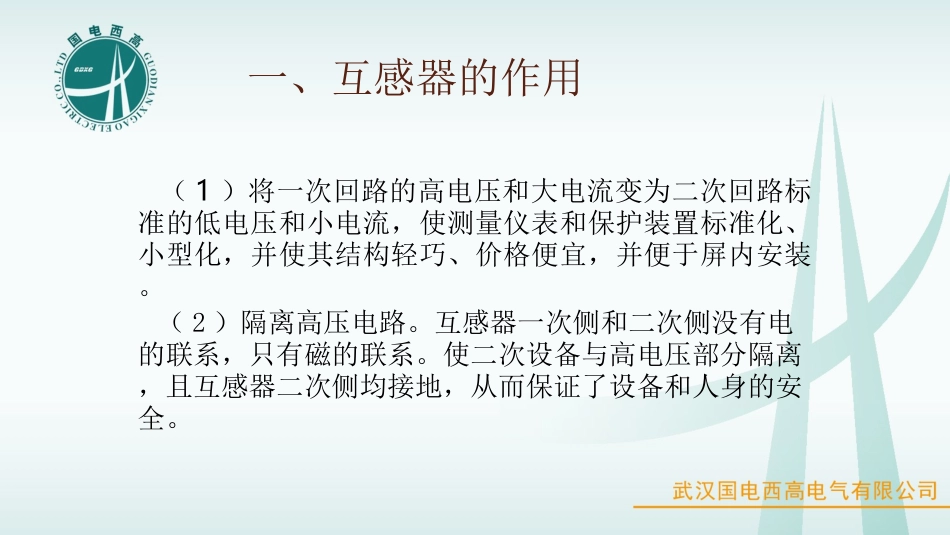

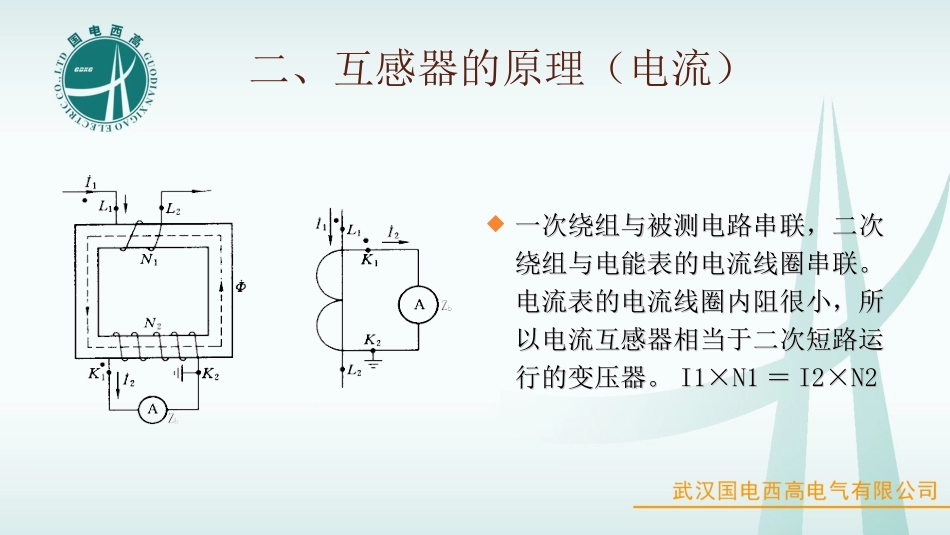

互感器常规试验互感器常规试验一、互感器的作用（1）将一次回路的高电压和大电流变为二次回路标准的低电压和小电流，使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜，并便于屏内安装。（2）隔离高压电路。互感器一次侧和二次侧没有电的联系，只有磁的联系。使二次设备与高电压部分隔离，且互感器二次侧均接地，从而保证了设备和人身的安全。二、互感器的原理（电流）一次绕组与被测电路串联，二次一次绕组与被测电路串联，二次绕组与电能表的电流线圈串联。绕组与电能表的电流线圈串联。电流表的电流线圈内阻很小，所电流表的电流线圈内阻很小，所以电流互感器相当于二次短路运以电流互感器相当于二次短路运行的变压器。行的变压器。I1×N1I1×N1＝＝I2×N2I2×N2二、互感器的分类电流互感器（用途）1）测量用电流互感器2）保护用电流互感器电压互感器（变化原理）1）电磁式电压互感器2）电容式电压互感器四、互感器的主要参数变比变比是指一次额定电流（电压）与二次额定电流（电压）之比。精度等级由于电流（电压）互感器存在着一定的误差，因此根据电流（电压）互感器允许误差划分互感器的准确度等级。常见电流互感器的准确度等级有、0.2．0.5、1.0、5.0、0.2S级及0.5S级。容量电流（电压）互感器的额定容量，就是额定二次电流（电压）通过二次额定负载Z时所消耗的视在功率S四、互感器的主要参数极性电流互感器的极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1端流向L2端时，二次电流自K1端流出经外部回路到K2。电压互感器分为加极性和减极性。一次的A与二次的a、一次的C与二次的c为同名端时，称为减极性，否则，称为加极性。常用互感器为减极性。额定电压电流（电压）互感器的额定电压，是指一次绕组长期对地能够承受的最大电压（有效值）。它只是说明电流（电压）互感器的绝缘强度，而和电流（电压）互感器额定容量没有任何关系。五、预防性试验的目的和意义互感器是否因过载和短路过程中造成损坏；互感器励磁特性是否变化；发现在运行中受潮、裂纹、表面污秽、等贯穿性缺陷等；检测变比精度是否符合要求。六、试验的项目绝缘电阻试验；介质损耗测试；交流耐压的测试；1）外施耐压2）倍频感应耐压励磁特性试验。变比、极性角差比差等特性试验六、试验的项目测量一次绕组用2500V兆欧表，二次绕组用1000V兆欧表，而且非被测绕组应接地。测量时候还应考虑空气湿度、套管表面脏污对绝缘电阻的影响。必要时将套管表面屏蔽，以消除表面泄露的影响。温度的变化对绝缘电阻影响很大，测量时应记下准确温度，以便比较。为减小温度的影响，最好在绕组温度稳定后进行测量。66.1.1绝缘电阻绝缘电阻6.26.2介质损耗测试介质损耗测试当采用数字测试仪时，一般采用仪器内带高压电源，自动施加2、10kV高压输出时，则可用末端屏蔽法或首端屏蔽法进行测量；为避免外电场干扰，用异频60Hz试验电源进行试验效果较好。六、试验的项目六、试验的项目6.36.3交流耐压交流耐压对于全绝缘的电压互感器，试验方法和注意试验与电力变压器相同，但试验电压标准比电力变压器高。对于分级绝缘及串级是电压互感器，一次绕组不能进行工频交流耐压试验，必须采用感应耐压试验（三倍频、多倍频）。六、试验的项目六、试验的项目6.46.4励磁特性试验励磁特性试验励磁特性通常也叫伏安特性，电压互感器励磁特性是把PT一次绕组末端出线端子接地其他绕组均开路的情况下，在二次绕组施加电压U，测量出相应的励磁电流I，U和I之间的关系就是电压互感器励磁特性。以U为横坐标I为纵坐标做出的曲线就是电压互感器励磁特性曲线。六、试验的项目六、试验的项目6.46.4励磁特性试验励磁特性试验电流互感器励磁特性是指电流互感器一次侧开路，二次侧励磁电流与所加电压的关系曲线，实际上就是铁芯的磁化曲线，因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量，通过鉴别磁化曲线的饱和程度，计算10%误差曲线，并用以判断互感器的二次绕组有无匝间短路六、试验的项目六、试验的项目6.56.5变比极性角差比差等特性测试变比极性...
