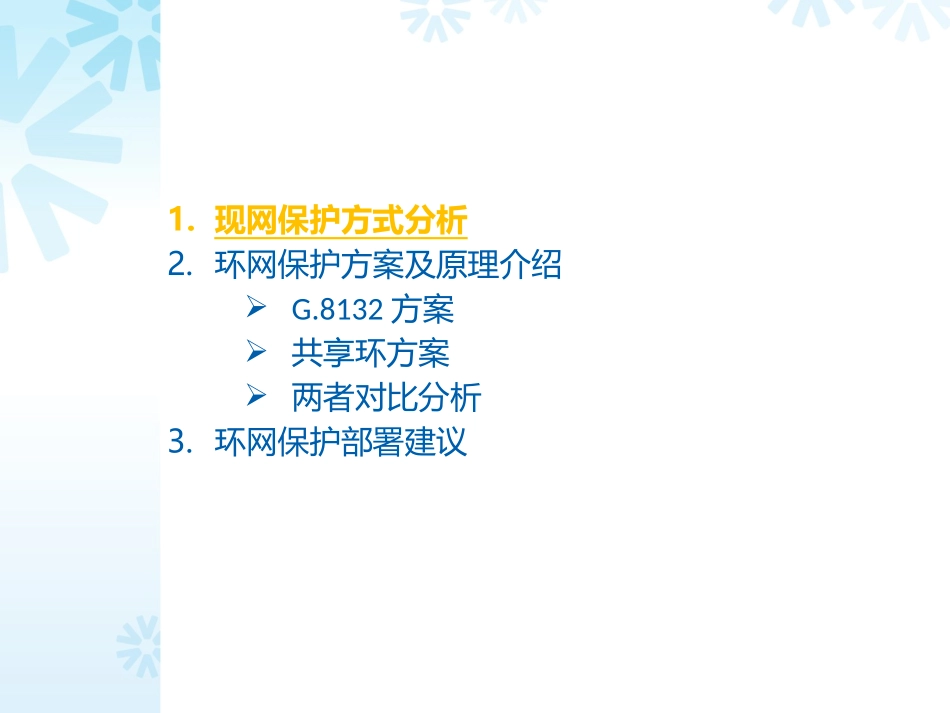

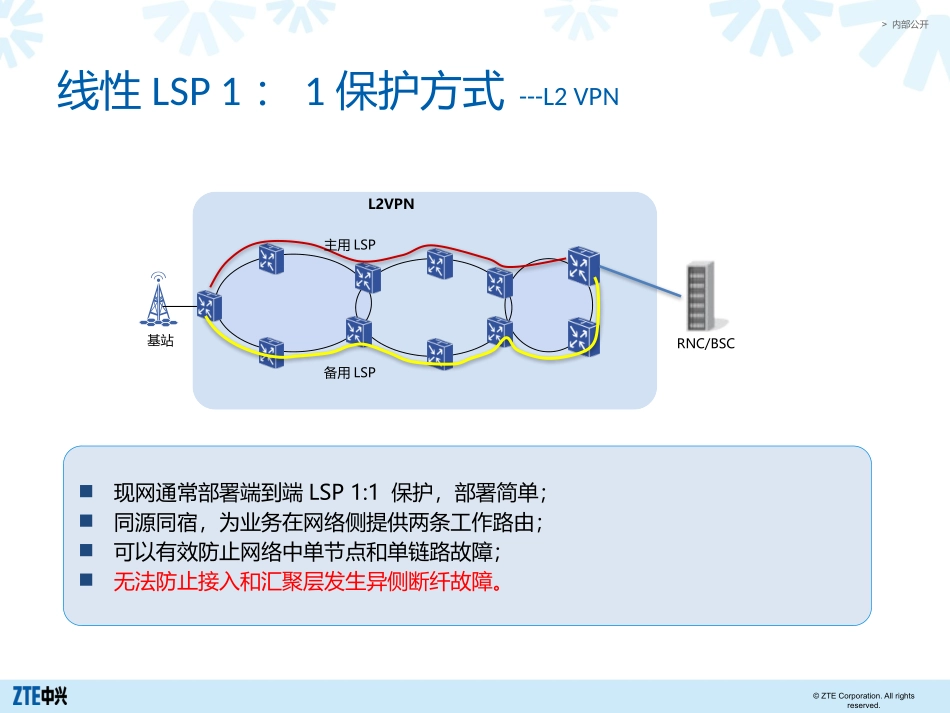

标题:字体:微软雅黑粗体字号:32-36pt颜色:主题蓝色副标题:字体:微软雅黑字号:24pt颜色:主题灰色环网保护概述2013-5-16三营网络服务处1.现网保护方式分析2.环网保护方案及原理介绍G.8132方案共享环方案两者对比分析3.环网保护部署建议>内部公开©ZTECorporation.Allrightsreserved.线性LSP1：1保护方式---L2VPN基站RNC/BSCL2VPN主用LSP备用LSP现网通常部署端到端LSP1:1保护，部署简单；同源同宿，为业务在网络侧提供两条工作路由；可以有效防止网络中单节点和单链路故障；无法防止接入和汇聚层发生异侧断纤故障。>内部公开©ZTECorporation.Allrightsreserved.PW双归保护方式1---L2VPN基站RNC/BSCL2VPN主用LSP备用LSPBAPTN网络内部配置LSP线性1：1保护，叠加配置PW1:1双归保护，采用AC链路故障通过CSF通知接入层PTN进行PW倒换方案；网络间故障时，优先进行LSP1:1保护切换，防止网络内故障；宿节点A发生故障或者A与RNC之间链路故障，再进行PW1:1倒换，防止宿节点及核心侧故障无法防止接入和汇聚层发生异侧断纤故障>内部公开©ZTECorporation.Allrightsreserved.PW双归保护方式2---L2VPN基站RNC/BSCL2VPN主用LSP备用LSPBADNIPWPTN网络内部配置配置PW1:1双收保护，不需要叠加LSP线性保护，采用DNIPW方案；可以优先防止宿节点故障以及蓝色接入链路故障，部署相对复杂一些；同样无法防止接入和汇聚层发生异侧断纤故障。>内部公开©ZTECorporation.Allrightsreserved.承载LTE业务的保护方式---L2VPN和L3VPN基站sGWL3VPN二三层桥接点L2VPN主用PW备用PW在L2VPN网络内配置叠加LSP保护的PW双归保护；主备桥接节点面向基站配置VRRP；在L3VPN网络内配置LSP线性1：1保护和VPNFRR保护；无法防止接入和汇聚层发生异侧断纤故障>内部公开©ZTECorporation.Allrightsreserved.异侧断纤问题解决办法—环网保护基站RNC/BSC12现网中接入环和汇聚环光纤经常出现在同一个光纤槽中，如图故障1和2处的光纤同时故障，则导致LSP和PW保护均无法起作用；在PTN标准里面为解决这种问题，专门制定了环网保护标准；1.现网保护方式分析2.环网保护原理及方案介绍环网保护技术G.8132方案共享环方案两者对比分析3.环网保护部署建议>内部公开©ZTECorporation.Allrightsreserved.环网保护技术-Wrapping保护类似于SDH的复用段保护在检测到故障的相邻节点倒换；业务需要在环网上绕行；倒换机制简单，不需要环图信息；在CCSA标准和中移企标中为必选项；G.8132环网和共享环方案均支持Wrapping保护；>内部公开©ZTECorporation.Allrightsreserved.环网保护技术-Steering保护类似于SDH的通道保护在业务入环点和出环点倒换；业务不需要在环上绕行；需要根据环图信息处理，倒换实现复杂；以业务LSP为粒度倒换，共享环倒换效率的优势丧失；在CCSA标准和中移企标中为可选项；>内部公开©ZTECorporation.Allrightsreserved.G.8132环网保护方案本方案遵循G.8132标准，采用TMS（段层）的OAM来检测告警和传递APS消息；当故障1发生时，段层OAM检测到故障信息，启用环网保护，业务经由F-E-D-C-B-A；当故障2发生时，环网保护无法恢复业务，需通过线性保护倒换恢复业务，业务经由保护LSP路径；当故障3和4同时发生时，接入层启用线性LSP保护，汇聚层启用环网保护，则业务经由E-D-E-F-A-B-C-B传送，由此可见，网络中部署环网保护叠加线性保护，当接入层和汇聚层同时发生光纤故障情况下，业务仍能受到保护；当采用LSP线性保护和环网保护的叠加时，需要对这两种保护机制进行协调，通常的做法是设置LSP线性保护的迟滞时间，使得故障发生时，环网保护优先发生倒换动作。在实际部署中可采用单环网+线性LSP保护或双环网+LSP线性保护，由于两者都可以很好的满足网络需求，为了降低配置复杂度和工作量，推荐采用：单环网+线性LSP保护，环网保护开启在汇聚层即可。此方案中的保护隧道数量，与被保护的业务数量有关，在现网可直接部署，不影响现网中的业务配置，中兴通讯ZXCTN系列产品现网版本已经支持环网保护。>内部公开©ZTECorporation.Allrightsreserved.共...
