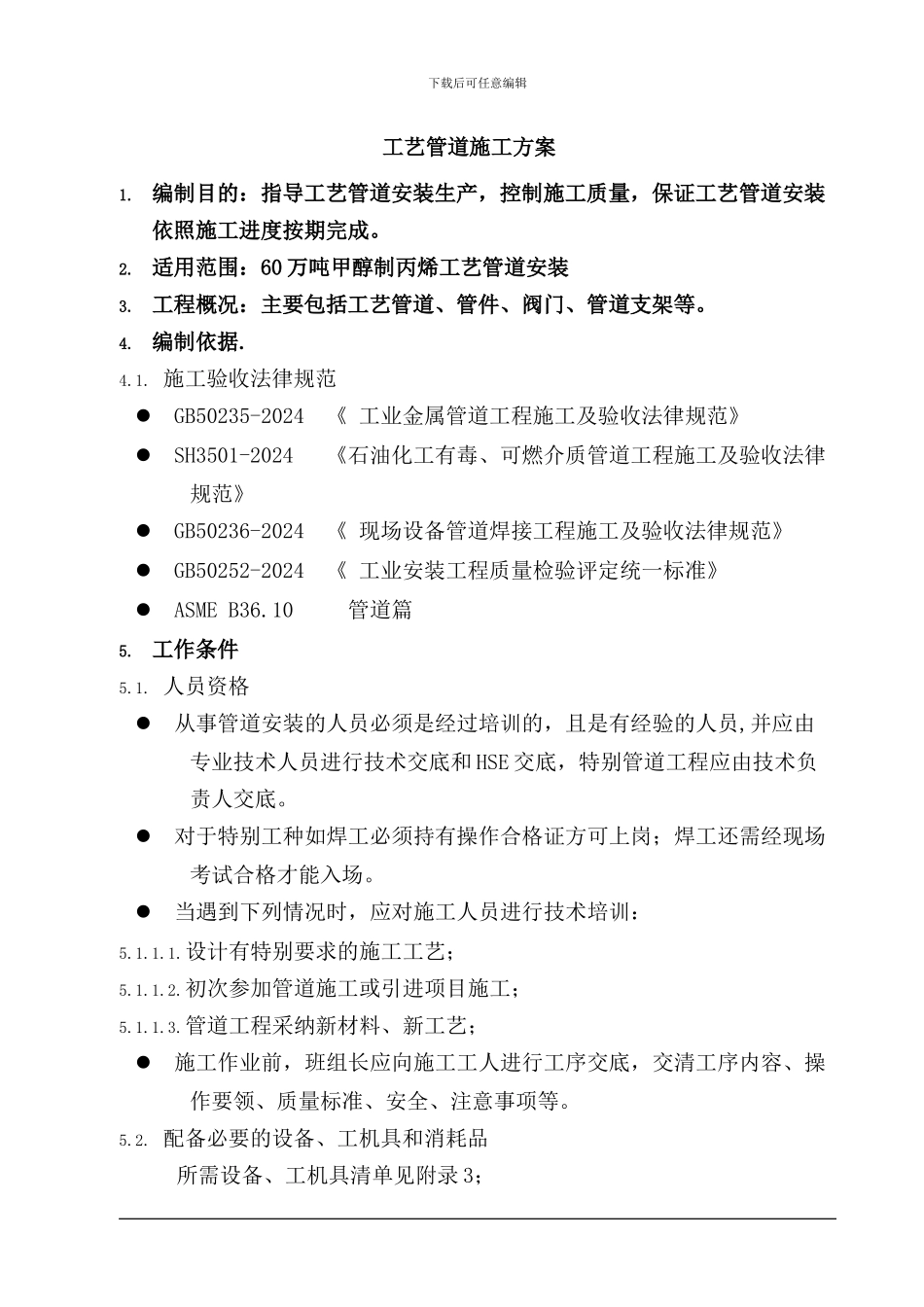

下载后可任意编辑工艺管道施工方案1. 编制目的：指导工艺管道安装生产，控制施工质量，保证工艺管道安装依照施工进度按期完成。2. 适用范围：60 万吨甲醇制丙烯工艺管道安装3. 工程概况：主要包括工艺管道、管件、阀门、管道支架等。4. 编制依据.4.1. 施工验收法律规范GB50235-2024 《 工业金属管道工程施工及验收法律规范》SH3501-2024 《石油化工有毒、可燃介质管道工程施工及验收法律规范》GB50236-2024 《 现场设备管道焊接工程施工及验收法律规范》GB50252-2024 《 工业安装工程质量检验评定统一标准》ASME B36.10 管道篇5. 工作条件5.1. 人员资格从事管道安装的人员必须是经过培训的，且是有经验的人员,并应由专业技术人员进行技术交底和 HSE 交底，特别管道工程应由技术负责人交底。对于特别工种如焊工必须持有操作合格证方可上岗；焊工还需经现场考试合格才能入场。当遇到下列情况时，应对施工人员进行技术培训：5.1.1.1.设计有特别要求的施工工艺；5.1.1.2.初次参加管道施工或引进项目施工；5.1.1.3.管道工程采纳新材料、新工艺；施工作业前，班组长应向施工工人进行工序交底，交清工序内容、操作要领、质量标准、安全、注意事项等。5.2. 配备必要的设备、工机具和消耗品所需设备、工机具清单见附录 3；下载后可任意编辑5.3. 具备管道安装条件所需的相关技术文件5.3.1.1.收到的设计院相关技术条件或设计说明；5.3.1.2.图纸资料: 作为指导施工的管道平面布置图、管道单线图、PID图、支吊架标准图集、需现场制作的部件加工图、设计修改文件及其他有关图纸。5.3.1.3.跟踪文件:质量计划、质量控制点划分等级表、各种检查和试验记录（报告）。5.3.1.4.管道预制、安装方案已经批准，开工前必须进行详细的技术交底和 HSE 交底。5.4. 安装用材料具备以下条件5.4.1.1.管道材料已经按相应法律规范要求检验合格，且有合格证书。5.4.1.2.阀门已经按法律规范要求进行了检验或试验，检验（试验）记录齐全。5.4.1.3.管道预制已完成，并经检验合格。管道预制件安装前应完成的有关工序，如探伤、热处理、清洗等已经进行完毕，并符合要求。5.4.1.4.管道安装前，对各系统，各区段需用的阀门、仪表配件等按设计图纸，分段组件编号，仔细核实实物和施工记录一致。5.5. 管道安装应具备下列条件5.5.1.1.敷设管道的管廊、管道支柱、低管架的管道支墩、预埋件、预留孔等已按设计文件施工完。坐标位置、标高、坡度符合...
