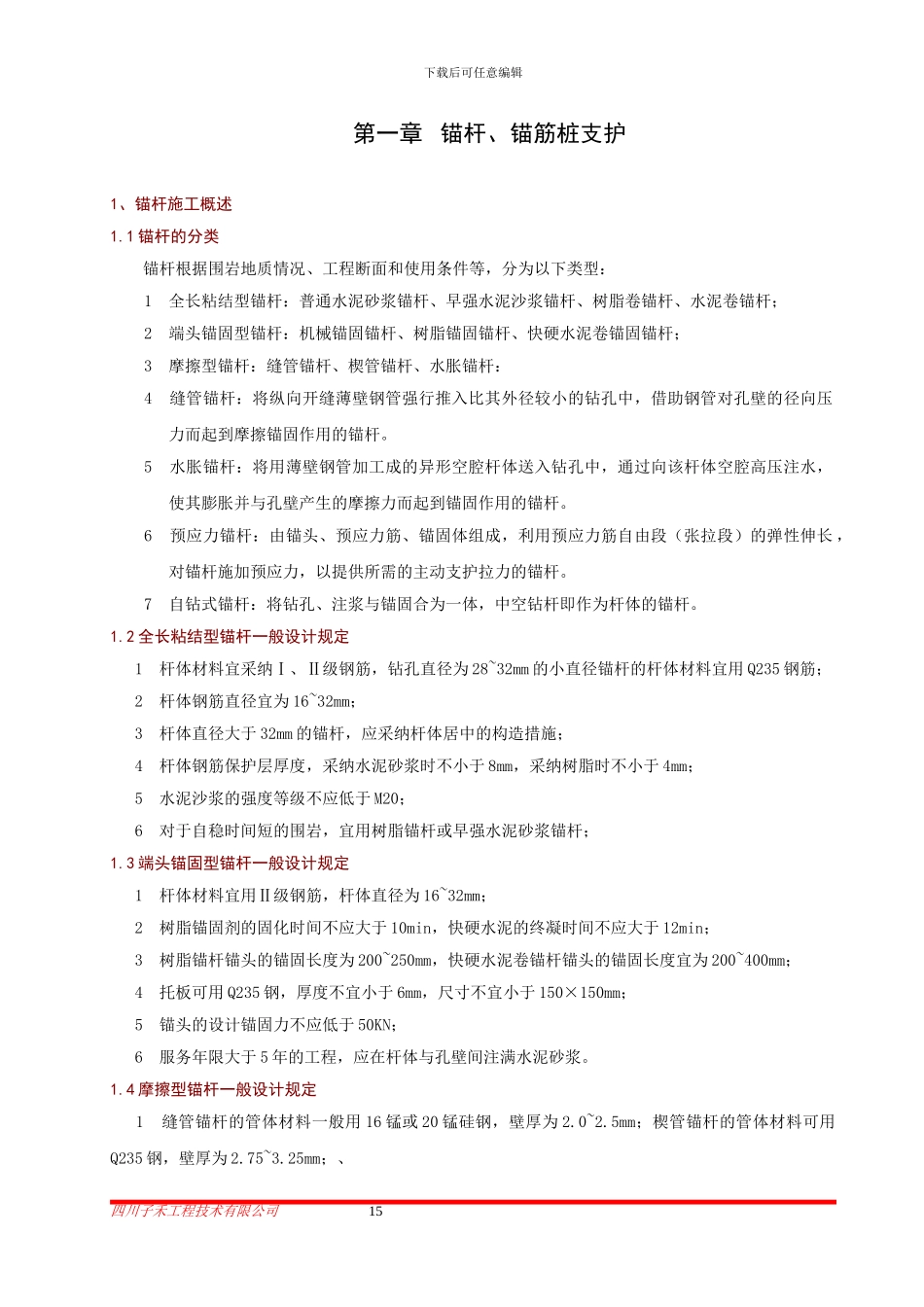

下载后可任意编辑第一章 锚杆、锚筋桩支护 1、锚杆施工概述1.1 锚杆的分类锚杆根据围岩地质情况、工程断面和使用条件等，分为以下类型：1 全长粘结型锚杆：普通水泥砂浆锚杆、早强水泥沙浆锚杆、树脂卷锚杆、水泥卷锚杆；2 端头锚固型锚杆：机械锚固锚杆、树脂锚固锚杆、快硬水泥卷锚固锚杆；3 摩擦型锚杆：缝管锚杆、楔管锚杆、水胀锚杆：4 缝管锚杆：将纵向开缝薄壁钢管强行推入比其外径较小的钻孔中，借助钢管对孔壁的径向压力而起到摩擦锚固作用的锚杆。5 水胀锚杆：将用薄壁钢管加工成的异形空腔杆体送入钻孔中，通过向该杆体空腔高压注水，使其膨胀并与孔壁产生的摩擦力而起到锚固作用的锚杆。6 预应力锚杆：由锚头、预应力筋、锚固体组成，利用预应力筋自由段（张拉段）的弹性伸长 ，对锚杆施加预应力，以提供所需的主动支护拉力的锚杆。7 自钻式锚杆：将钻孔、注浆与锚固合为一体，中空钻杆即作为杆体的锚杆。1.2 全长粘结型锚杆一般设计规定 1 杆体材料宜采纳Ⅰ、Ⅱ级钢筋，钻孔直径为 28~32mm 的小直径锚杆的杆体材料宜用 Q235 钢筋； 2 杆体钢筋直径宜为 16~32mm； 3 杆体直径大于 32mm 的锚杆，应采纳杆体居中的构造措施； 4 杆体钢筋保护层厚度，采纳水泥砂浆时不小于 8mm，采纳树脂时不小于 4mm； 5 水泥沙浆的强度等级不应低于 M20； 6 对于自稳时间短的围岩，宜用树脂锚杆或早强水泥砂浆锚杆；1.3 端头锚固型锚杆一般设计规定 1 杆体材料宜用Ⅱ级钢筋，杆体直径为 16~32mm； 2 树脂锚固剂的固化时间不应大于 10min，快硬水泥的终凝时间不应大于 12min； 3 树脂锚杆锚头的锚固长度为 200~250mm，快硬水泥卷锚杆锚头的锚固长度宜为 200~400mm； 4 托板可用 Q235 钢，厚度不宜小于 6mm，尺寸不宜小于 150×150mm； 5 锚头的设计锚固力不应低于 50KN； 6 服务年限大于 5 年的工程，应在杆体与孔壁间注满水泥砂浆。1.4 摩擦型锚杆一般设计规定 1 缝管锚杆的管体材料一般用 16 锰或 20 锰硅钢，壁厚为 2.0~2.5mm；楔管锚杆的管体材料可用Q235 钢，壁厚为 2.75~3.25mm；、四川子禾工程技术有限公司 15下载后可任意编辑 2 缝管锚杆的外径为 30~45mm，缝宽为 13~18mm；楔管锚杆缝管段外径为 40~45mm，缝宽为10~18mm，圆管段内径不宜小于 27mm； 3 采纳碟形托板，材料为 Q235 钢，厚度不应小于 4mm，尺寸不应小于 120mm×120mm； 4 杆体极限抗拉力一般...
