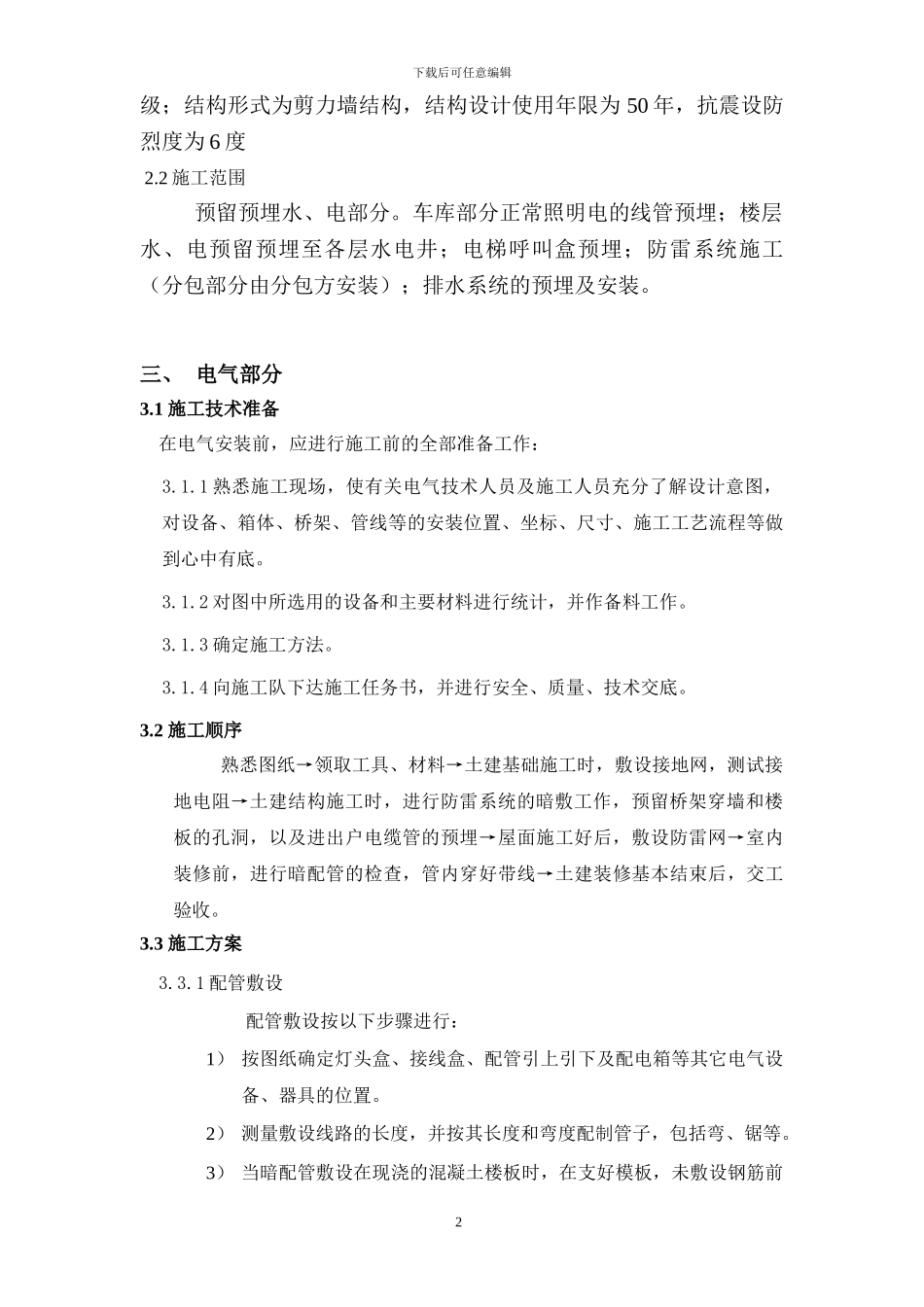

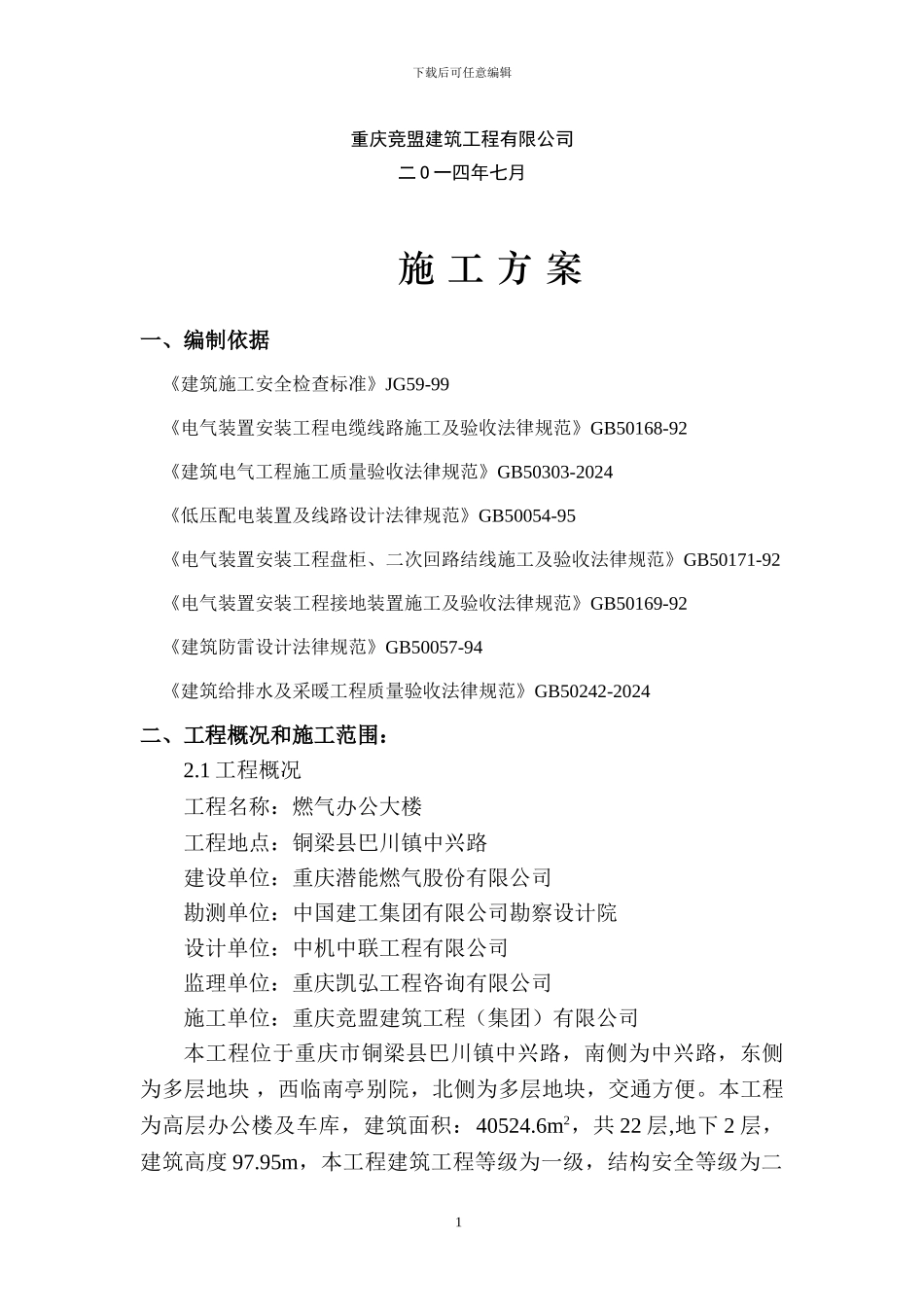

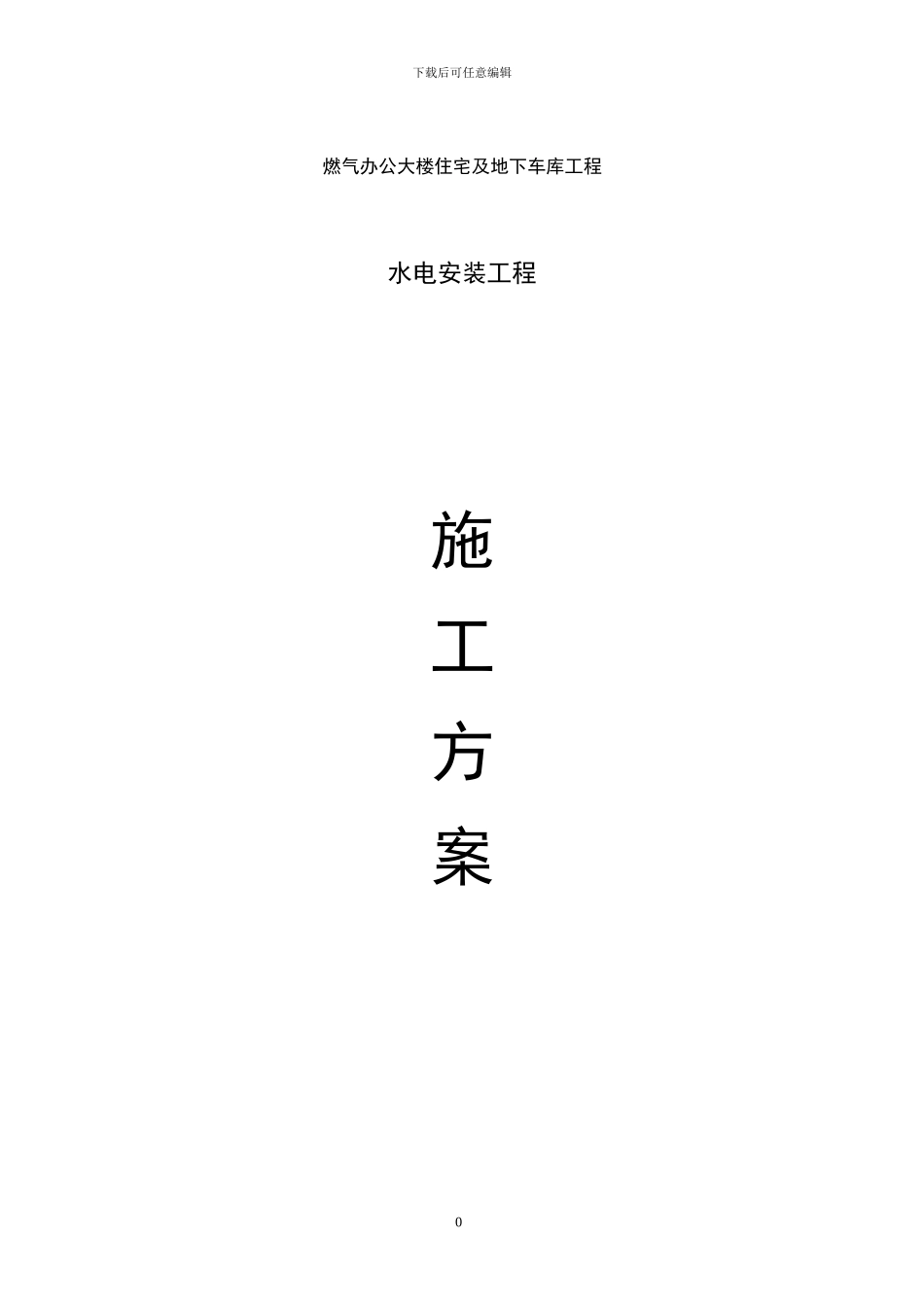

下载后可任意编辑燃气办公大楼住宅及地下车库工程 水电安装工程施工方案0下载后可任意编辑重庆竞盟建筑工程有限公司二 O 一四年七月 施 工 方 案一、编制依据《建筑施工安全检查标准》JG59-99《电气装置安装工程电缆线路施工及验收法律规范》GB50168-92《建筑电气工程施工质量验收法律规范》GB50303-2024《低压配电装置及线路设计法律规范》GB50054-95《电气装置安装工程盘柜、二次回路结线施工及验收法律规范》GB50171-92《电气装置安装工程接地装置施工及验收法律规范》GB50169-92《建筑防雷设计法律规范》GB50057-94《建筑给排水及采暖工程质量验收法律规范》GB50242-2024二、工程概况和施工范围：2.1 工程概况工程名称：燃气办公大楼 工程地点：铜梁县巴川镇中兴路建设单位：重庆潜能燃气股份有限公司勘测单位：中国建工集团有限公司勘察设计院设计单位：中机中联工程有限公司监理单位：重庆凯弘工程咨询有限公司施工单位：重庆竞盟建筑工程（集团）有限公司本工程位于重庆市铜梁县巴川镇中兴路，南侧为中兴路，东侧为多层地块 ，西临南亭别院，北侧为多层地块，交通方便。本工程为高层办公楼及车库，建筑面积：40524.6m2，共 22 层,地下 2 层，建筑高度 97.95m，本工程建筑工程等级为一级，结构安全等级为二1下载后可任意编辑级；结构形式为剪力墙结构，结构设计使用年限为 50 年，抗震设防烈度为 6 度 2.2 施工范围预留预埋水、电部分。车库部分正常照明电的线管预埋；楼层水、电预留预埋至各层水电井；电梯呼叫盒预埋；防雷系统施工（分包部分由分包方安装）；排水系统的预埋及安装。三、 电气部分3.1 施工技术准备在电气安装前，应进行施工前的全部准备工作：3.1.1 熟悉施工现场，使有关电气技术人员及施工人员充分了解设计意图，对设备、箱体、桥架、管线等的安装位置、坐标、尺寸、施工工艺流程等做到心中有底。3.1.2 对图中所选用的设备和主要材料进行统计，并作备料工作。3.1.3 确定施工方法。3.1.4 向施工队下达施工任务书，并进行安全、质量、技术交底。3.2 施工顺序 熟悉图纸→领取工具、材料→土建基础施工时，敷设接地网，测试接地电阻→土建结构施工时，进行防雷系统的暗敷工作，预留桥架穿墙和楼板的孔洞，以及进出户电缆管的预埋→屋面施工好后，敷设防雷网→室内装修前，进行暗配管的检查，管内穿好带线→土建装修基本结束后，交工验收。3.3 施工方案3.3.1 配管敷设配管敷设按以下步骤进行：1...
