1-7高模板施工方案VIP免费

1-7高模板施工方案_第1页
1/13
1-7高模板施工方案_第2页
2/13
1-7高模板施工方案_第3页
3/13

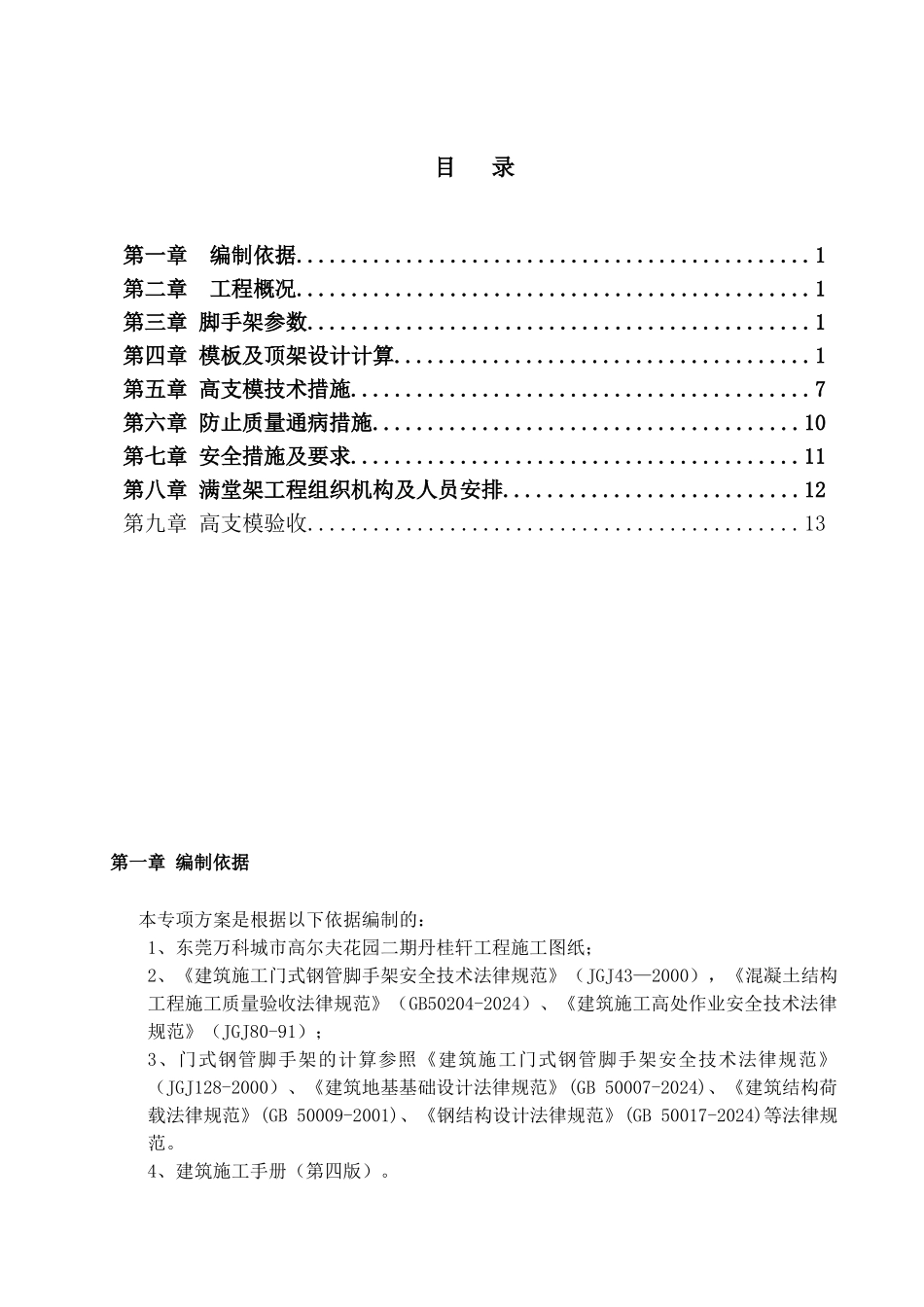

目 录第一章 编制依据...............................................1第二章 工程概况...............................................1第三章 脚手架参数..............................................1第四章 模板及顶架设计计算......................................1第五章 高支模技术措施..........................................7第六章 防止质量通病措施.......................................10第七章 安全措施及要求.........................................11第八章 满堂架工程组织机构及人员安排...........................12第九章 高支模验收.............................................13第一章 编制依据本专项方案是根据以下依据编制的:1、东莞万科城市高尔夫花园二期丹桂轩工程施工图纸;2、《建筑施工门式钢管脚手架安全技术法律规范》(JGJ43—2000),《混凝土结构工程施工质量验收法律规范》(GB50204-2024)、《建筑施工高处作业安全技术法律规范》(JGJ80-91);3、门式钢管脚手架的计算参照《建筑施工门式钢管脚手架安全技术法律规范》(JGJ128-2000)、《建筑地基基础设计法律规范》(GB 50007-2024)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2024)等法律规范。4、建筑施工手册(第四版)。下载后可任意编辑第二章 工程概况万科城市高尔夫花园丹桂轩工程是由东莞万科房地产有限公司投资兴建,广州瀚华建筑设计有限公司设计。该工程位于东莞市寮步镇横坑村与上屯村,该工程二区为高 24 层的住宅楼,首层高 4.5m,标准层 2.9m。建筑物总高度为 71.4m。本方案为首层楼面的高支模施工方案。第三章 脚手架参数计算的支模高度为 4.5 米,门架型号采纳门架 MF1219,钢材采纳 Q235。扣件连接方式:单扣件;搭设尺寸为:门架的宽度 b = 1.219 米,门架的高度 ho = 1.930 米,门架 h1 = 1.536 米,h2 = 0.100 米,b1 = 0.750 米。第四章 模板及顶架设计计算一、根据建筑物结构特点,按最不利情况考虑,选取首层(层高 4.5m)为设计对象:转换层框支转换梁(KZL)、梁高 h≥1000mm 的框架梁(KL、WKL)模板支撑体系采纳扣件式钢管搭设,其余梁板模板支撑体系采纳 M1219 门式满堂架。选取具有代表性的框架梁部位进行支撑承载力及抗滑验算。框架梁截面尺寸为300×600mm,板厚 120mm。1、框架梁荷载计算(按 1m 计算)(1)....
