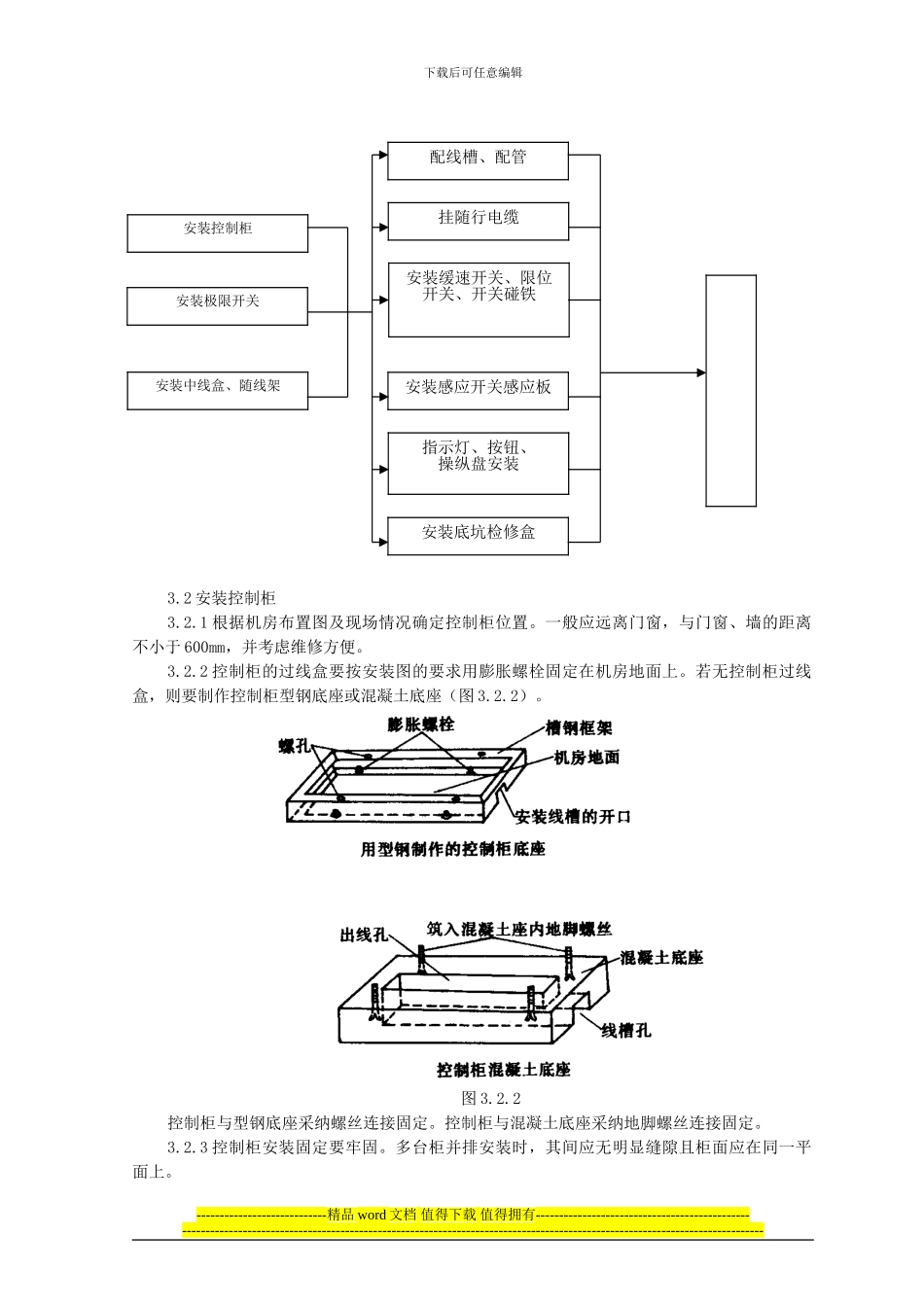

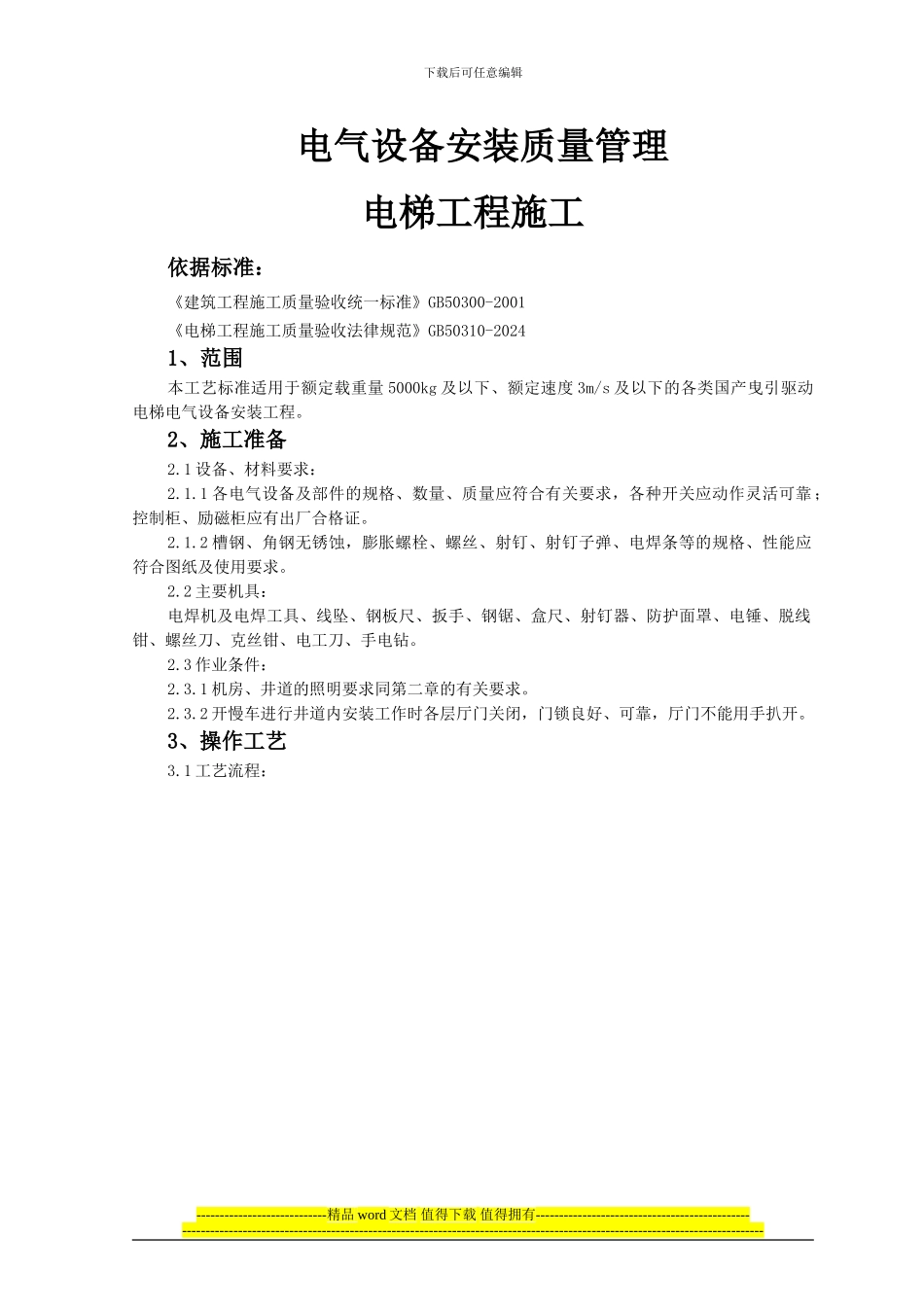

下载后可任意编辑 电气设备安装质量管理电梯工程施工依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《电梯工程施工质量验收法律规范》GB50310-20241、范围本工艺标准适用于额定载重量 5000kg 及以下、额定速度 3m/s 及以下的各类国产曳引驱动电梯电气设备安装工程。2、施工准备2.1 设备、材料要求：2.1.1 各电气设备及部件的规格、数量、质量应符合有关要求，各种开关应动作灵活可靠 ；控制柜、励磁柜应有出厂合格证。2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸及使用要求。2.2 主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、螺丝刀、克丝钳、电工刀、手电钻。2.3 作业条件：2.3.1 机房、井道的照明要求同第二章的有关要求。2.3.2 开慢车进行井道内安装工作时各层厅门关闭，门锁良好、可靠，厅门不能用手扒开。3、操作工艺3.1 工艺流程：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3.2 安装控制柜3.2.1 根据机房布置图及现场情况确定控制柜位置。一般应远离门窗，与门窗、墙的距离不小于 600mm，并考虑维修方便。3.2.2 控制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上。若无控制柜过线盒，则要制作控制柜型钢底座或混凝土底座（图 3.2.2）。图 3.2.2控制柜与型钢底座采纳螺丝连接固定。控制柜与混凝土底座采纳地脚螺丝连接固定。3.2.3 控制柜安装固定要牢固。多台柜并排安装时，其间应无明显缝隙且柜面应在同一平面上。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------安装控制柜安装中线盒、随线架安装感应开关感应板安装缓速开关、限位开关、开关碰铁挂随行电缆配线槽、配管指示灯、按钮、操纵盘安装安装底坑检修盒安装极限开关下载后可任意编辑3.2.4 小型的励磁柜安装在距地面高 1200mm 以上的金属支架上（以便调整）。3.3 安装极限开关：3.3.1 根据布置图，若极限...
