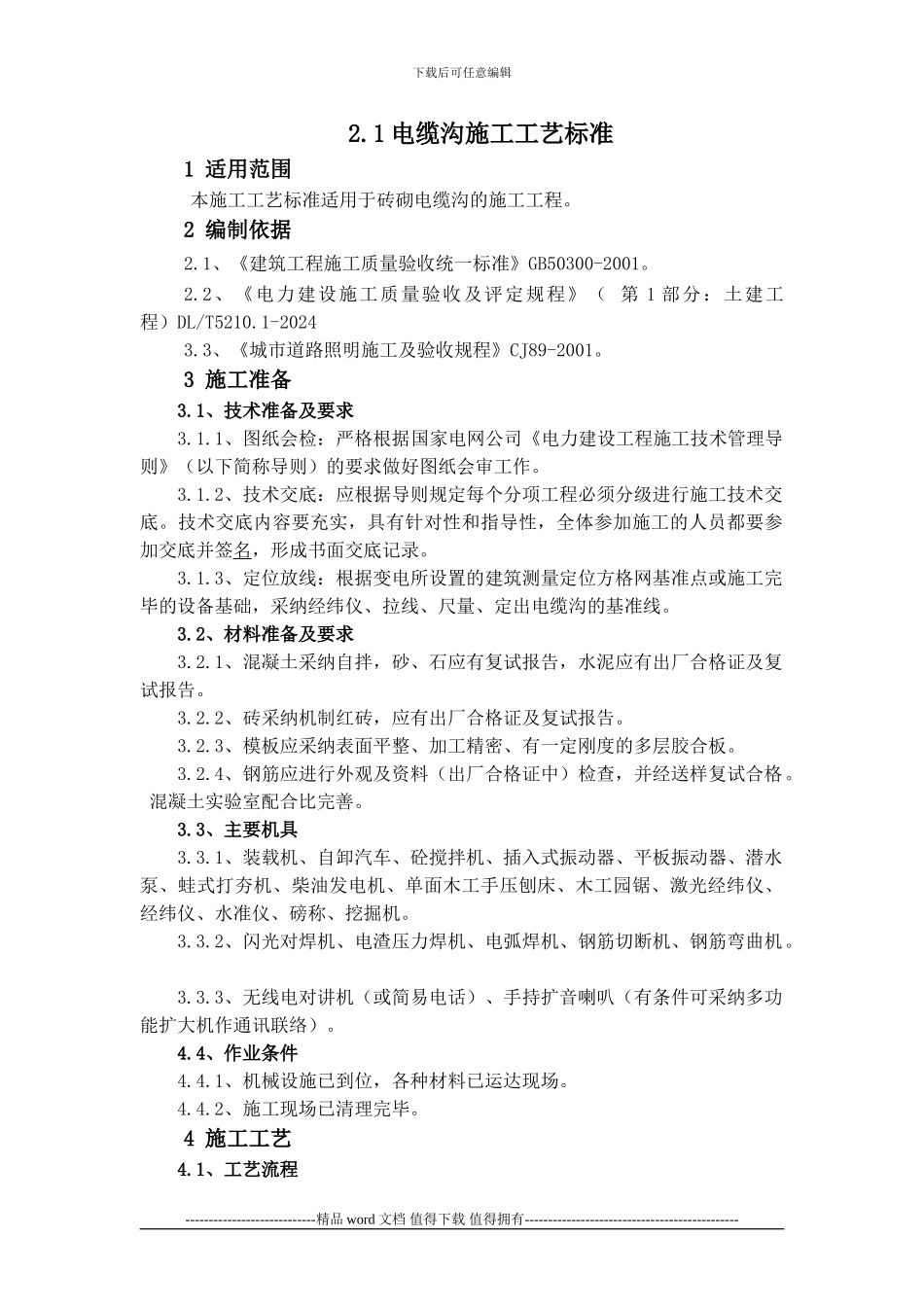

下载后可任意编辑2.1 电缆沟施工工艺标准1 适用范围本施工工艺标准适用于砖砌电缆沟的施工工程。2 编制依据2.1、《建筑工程施工质量验收统一标准》GB50300-2001。2.2、《电力建设施工质量验收及评定规程》（ 第 1 部分：土建工程）DL/T5210.1-20243.3、《城市道路照明施工及验收规程》CJ89-2001。3 施工准备3.1、技术准备及要求3.1.1、图纸会检：严格根据国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会审工作。3.1.2、技术交底：应根据导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。3.1.3、定位放线：根据变电所设置的建筑测量定位方格网基准点或施工完毕的设备基础，采纳经纬仪、拉线、尺量、定出电缆沟的基准线。3.2、材料准备及要求3.2.1、混凝土采纳自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。3.2.2、砖采纳机制红砖，应有出厂合格证及复试报告。3.2.3、模板应采纳表面平整、加工精密、有一定刚度的多层胶合板。3.2.4、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。 混凝土实验室配合比完善。3.3、主要机具3.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、激光经纬仪、经纬仪、水准仪、磅称、挖掘机。3.3.2、闪光对焊机、电渣压力焊机、电弧焊机、钢筋切断机、钢筋弯曲机。 3.3.3、无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采纳多功能扩大机作通讯联络）。4.4、作业条件4.4.1、机械设施已到位，各种材料已运达现场。4.4.2、施工现场已清理完毕。4 施工工艺4.1、工艺流程----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 4.2、操作工艺4.2.1、电缆沟基槽开挖根据设计要求，基槽土方开挖至设计标高，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员（设计勘察单位、施工单位、监理单位、业主）进行验槽，并作好记录。4.2.2、浇筑混凝土底板垫层基底原土夯实，放设电缆沟底垫层模板边线以及坡度线，根据边线及坡度线安装模板，并采纳水准仪跟踪测定模板标高。底板垫层应按设计要求或法律规范规定留置变形缝。基础较宽时，在基槽中间设水平控制桩。4.2....
