2000立方油罐制作施工方案VIP免费

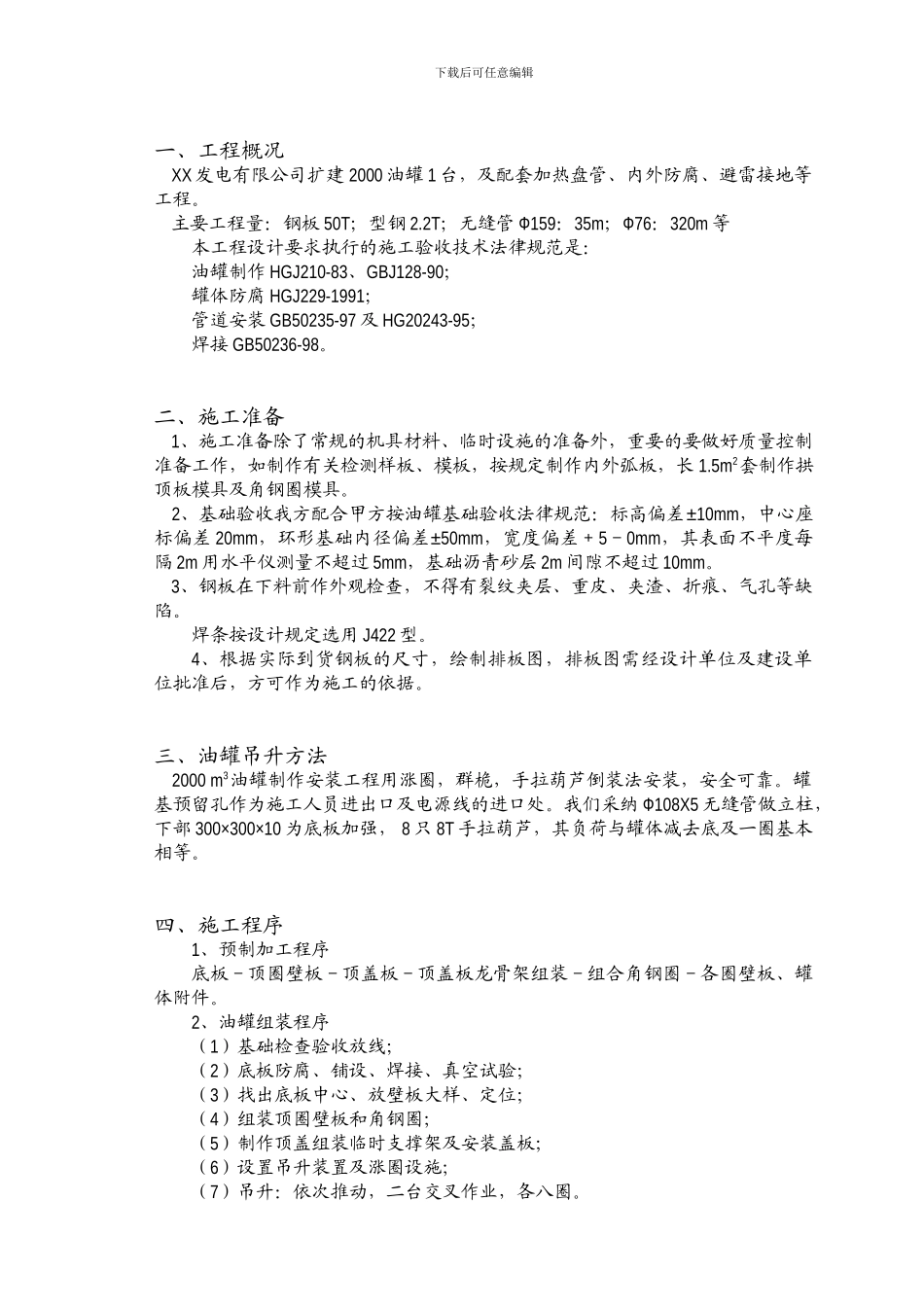

2000立方油罐制作施工方案_第1页
1/11

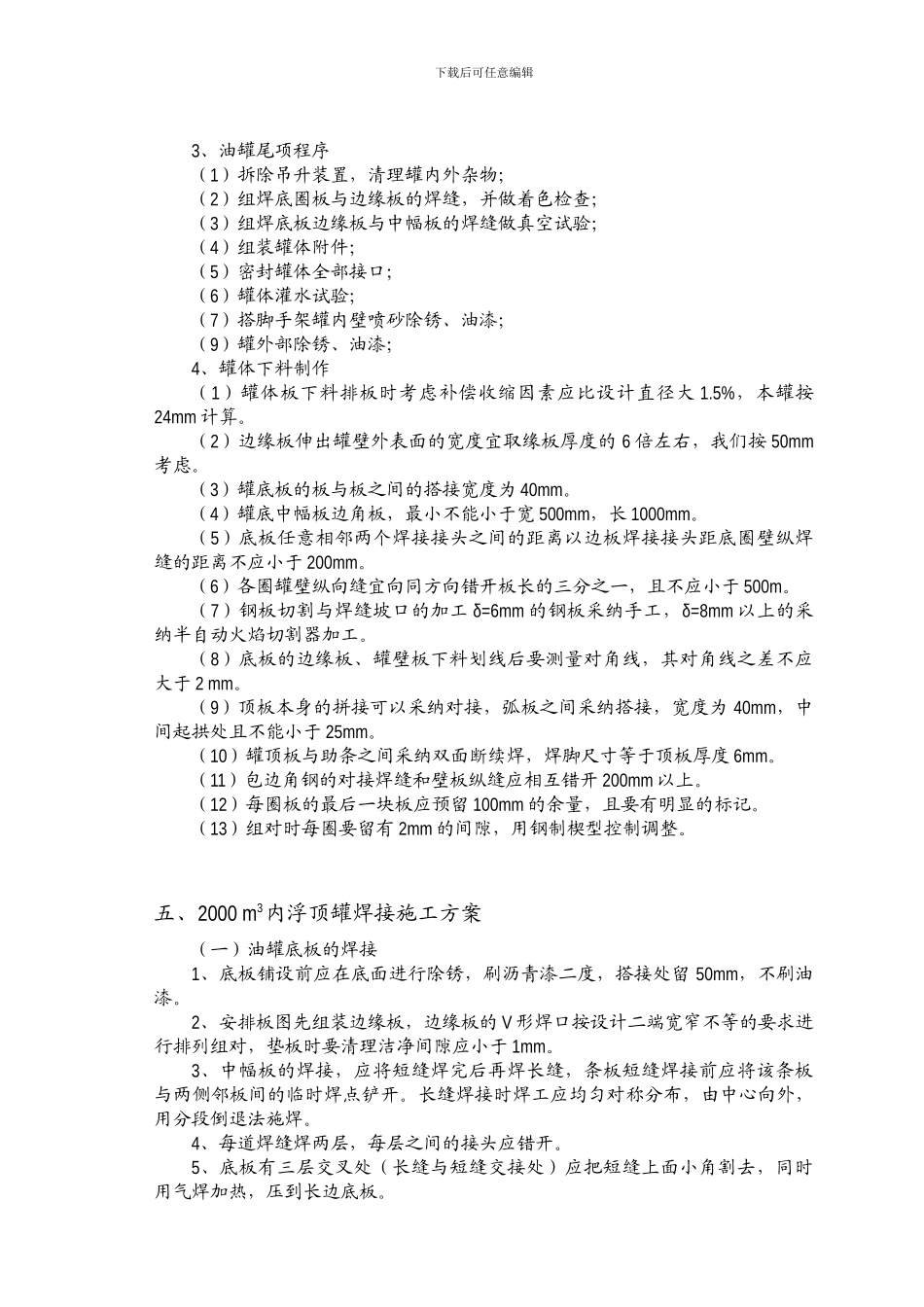

2000立方油罐制作施工方案_第2页
2/11

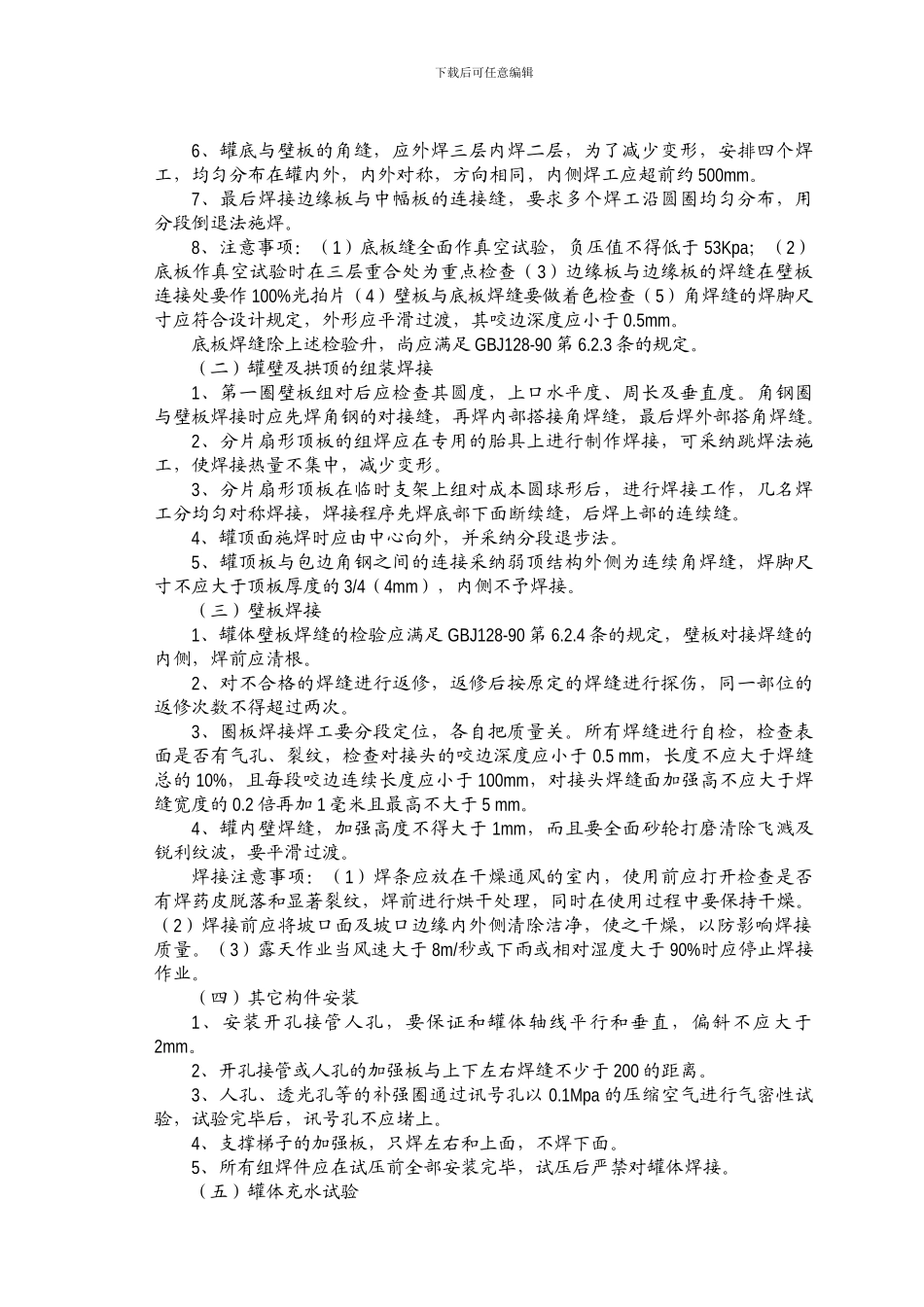

2000立方油罐制作施工方案_第3页
3/11
下载后可任意编辑一、工程概况 XX 发电有限公司扩建 2000 油罐 1 台,及配套加热盘管、内外防腐、避雷接地等工程。 主要工程量:钢板 50T;型钢 2.2T;无缝管 Ф159:35m;Ф76:320m 等本工程设计要求执行的施工验收技术法律规范是:油罐制作 HGJ210-83、GBJ128-90;罐体防腐 HGJ229-1991;管道安装 GB50235-97 及 HG20243-95;焊接 GB50236-98。二、施工准备 1、施工准备除了常规的机具材料、临时设施的准备外,重要的要做好质量控制准备工作,如制作有关检测样板、模板,按规定制作内外弧板,长 1.5m2套制作拱顶板模具及角钢圈模具。 2、基础验收我方配合甲方按油罐基础验收法律规范:标高偏差±10mm,中心座标偏差 20mm,环形基础内径偏差±50mm,宽度偏差+5-0mm,其表面不平度每隔 2m 用水平仪测量不超过 5mm,基础沥青砂层 2m 间隙不超过 10mm。 3、钢板在下料前作外观检查,不得有裂纹夹层、重皮、夹渣、折痕、气孔等缺陷。焊条按设计规定选用 J422 型。4、根据实际到货钢板的尺寸,绘制排板图,排板图需经设计单位及建设单位批准后,方可作为施工的依据。三、油罐吊升方法 2000 m3油罐制作安装工程用涨圈,群桅,手拉葫芦倒装法安装,安全可靠。罐基预留孔作为施工人员进出口及电源线的进口处。我们采纳 Ф108X5 无缝管做立柱,下部 300×300×10 为底板加强, 8 只 8T 手拉葫芦,其负荷与罐体减去底及一圈基本相等。四、施工程序1、预制加工程序底板-顶圈壁板-顶盖板-顶盖板龙骨架组装-组合角钢圈-各圈壁板、罐体附件。2、油罐组装程序(1)基础检查验收放线;(2)底板防腐、铺设、焊接、真空试验;(3)找出底板中心、放壁板大样、定位;(4)组装顶圈壁板和角钢圈;(5)制作顶盖组装临时支撑架及安装盖板;(6)设置吊升装置及涨圈设施;(7)吊升:依次推动,二台交叉作业,各八圈。下载后可任意编辑3、油罐尾项程序(1)拆除吊升装置,清理罐内外杂物;(2)组焊底圈板与边缘板的焊缝,并做着色检查;(3)组焊底板边缘板与中幅板的焊缝做真空试验;(4)组装罐体附件;(5)密封罐体全部接口;(6)罐体灌水试验;(7)搭脚手架罐内壁喷砂除锈、油漆;(9)罐外部除锈、油漆;4、罐体下料制作(1)罐体板下料排板时考虑补偿收缩因素应比设计直径大 1.5%,本罐按24mm 计算。(2)边缘板伸出罐壁外表面的宽度宜取缘板厚度的 6 倍左右,我们按 50mm考虑。(3)罐底板的板与板之...
