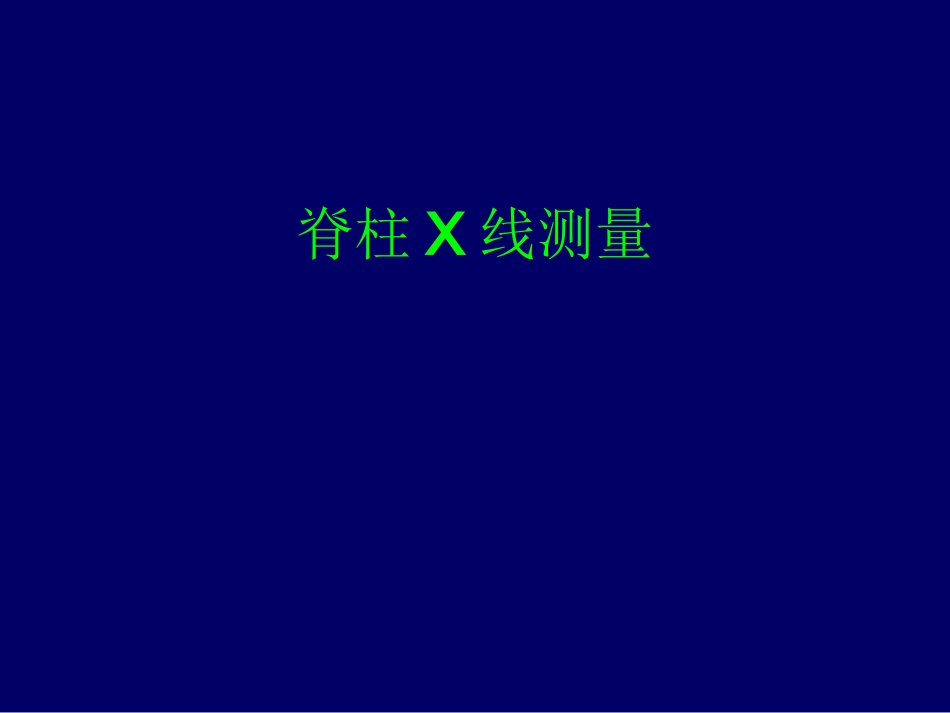

脊柱X线测量精VIP免费

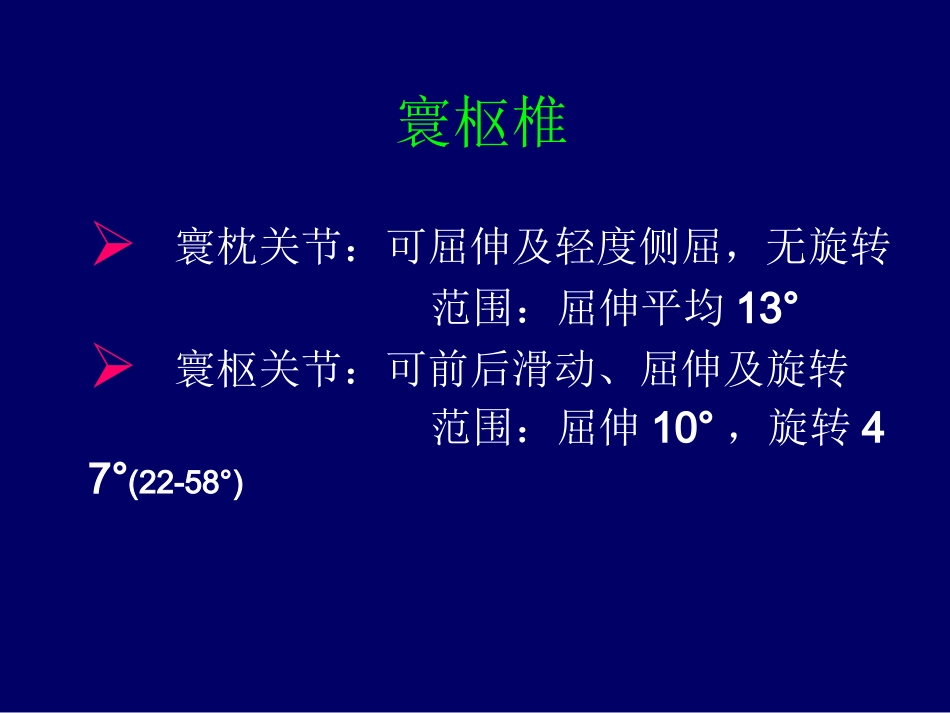

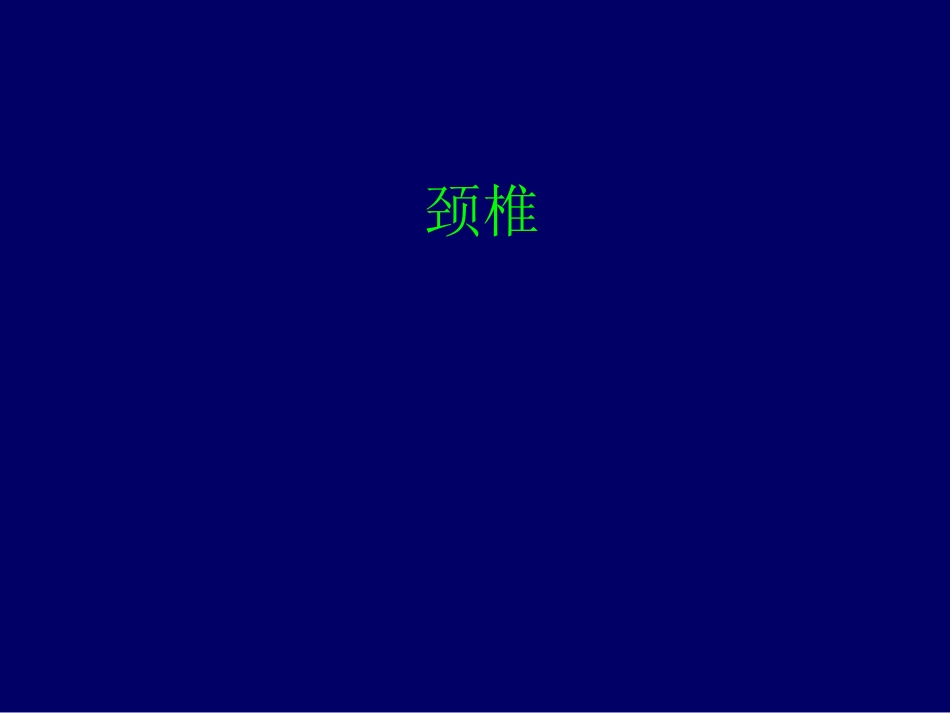

脊柱X线测量颈椎寰枢椎寰枕关节：可屈伸及轻度侧屈，无旋转范围：屈伸平均13°寰枢关节：可前后滑动、屈伸及旋转范围：屈伸10°，旋转47°(22-58°)寰枢椎正位像连接寰椎两侧下关节突最外缘的连线为寰底线，于其中点作轴线为寰椎轴线，正常时齿突轴线应与寰椎轴线向重叠两侧椎间关节的距离相等，同侧关节面应相互平行，脱位时则否寰枢椎张口位寰底线寰椎轴线及齿突轴线C1椎弓及横突C2椎体C1侧块寰枢椎侧位6534211.Chamberlain线：硬腭后缘至枕骨鳞部皮质2.McGregor线：硬腭后缘至枕骨鳞部皮质外缘最低点3.McRae线：枕骨大孔前后缘4.Klaus高度指数5.Boogaar角（145°过大为扁平颅底）6.基底角正常寰椎前弓与齿突距离小于3mm，3-5mm为寰横韧带断裂，5-10mm其它韧带可能断裂，10-12mm所有韧带均断裂正常McRae氏线与斜坡画线交角不超过145°，>145°为扁平颅底正常齿突尖应恰在Chamberlain氏线稍下，如枕骨大孔边缘移位至McGregor氏线相当程度，说明有颅底陷入症正常成人寰椎前弓与齿突间的距离不超过3mm（平均2.5mm）如为3~5mm，示寰椎横韧带断裂，5~10mm，其它韧带也可能断裂，10~12mm，则所有韧带均断裂653421侧位片上枕骨大孔后缘外板与寰椎前结节下缘连线为寰枕线，正常通过齿突寰枕线与齿突后缘交点至寰椎前结节下缘的距离（寰齿间距）恰好为寰枕线全长的1/3，>1/3则为齿突后脱位齿突后脱位的诊断正常情况下，枕骨大孔后缘外板与寰椎前结节下缘连线通过齿突，与齿突后缘交点至寰椎前结节下缘的距离（寰齿间距）恰好为寰枕线全长的1/3，大于1/3为齿突后脱位颈椎病变椎管测量测量方法：于颈椎伸屈侧位片测量颈3~6颈椎自一个椎体的后下部到下一个椎骨的椎弓前缘皮质线之间的距离，同时也测量同一椎体后缘到该椎管的椎弓前缘距离矢状位椎管正常值NigataC1：20～24mm20mm(18~23mm)C2：18～21mmC3-4：12～14.5mm17mm(12~22mm)C5-7：11～13.5mm16mm(11~18mm)脱位时的测量在脱位的上一椎骨棘突根部上下缘（即椎板上下缘）连线，再自脱位椎体后上缘向前线作垂线也有的作者测量脱位椎体后下缘至下位棘突根部上缘的距离，作为脱位后椎管狭窄的数值颈椎管狭窄率(Stenosisratio)椎管矢状面狭窄率＝100%骨化组织厚度椎体后下缘与椎板内面中点之距离椎管横断面狭窄率＝100%骨化组织厚度椎体后缘中点与椎弓内面中点之距离颈椎管的矢径及横径一般以C2最大，C3~5最窄。矢状面狭窄率较横断面大狭窄率<30%－脊髓轻度受压>40%－脊髓受压明显腰椎管的测量腰椎管的测量腰椎管测量椎管矢状径：椎体后缘中点至椎弓顶之间的距离均以椎体中部最狭小处数值为准椎管椎体比例＝椎管矢状径椎管冠状径（椎弓根间距）同一椎体矢状径冠状径正常比例为1:4，>1:4.5为椎管狭窄腰骶椎不稳的测量从第三腰椎椎体下缘中点作垂线，此垂线应通过骶骨上面，为承重线承重线在骶岬前方达12.5cm以上表示腰骶部不稳腰椎斜位片重点检查椎弓峡部，右后斜检查右峡部，左后斜检查左峡部狗：狗嘴－横突狗眼－椎弓根狗耳－上关节突狗前腿－下关节突狗腹－椎板狗颈－峡部峡不连－项圈狗尾－对侧横突狗后腿－对侧下关节突腰骶角的测量正常情况下，枕骨大孔后缘外板与寰椎前结节下缘连线通过齿突，与齿突后缘交点至寰椎前结节下缘的距离（寰齿间距）恰好为寰枕线全长的1/3，大于1/3为齿突后脱位腰椎斜位的观察1.狗嘴：被检查侧的横突2.狗眼：椎弓根3.狗耳：：上关节突4.狗前腿：下关节突5.狗腹：椎板6.狗颈：峡部7.狗尾：对侧横突8.狗后腿：对侧下关节突脊柱侧弯角度的测量Cobb法脊柱侧弯角度的测量Ferguson法
