浇筑式沥青混凝土VIP专享VIP免费

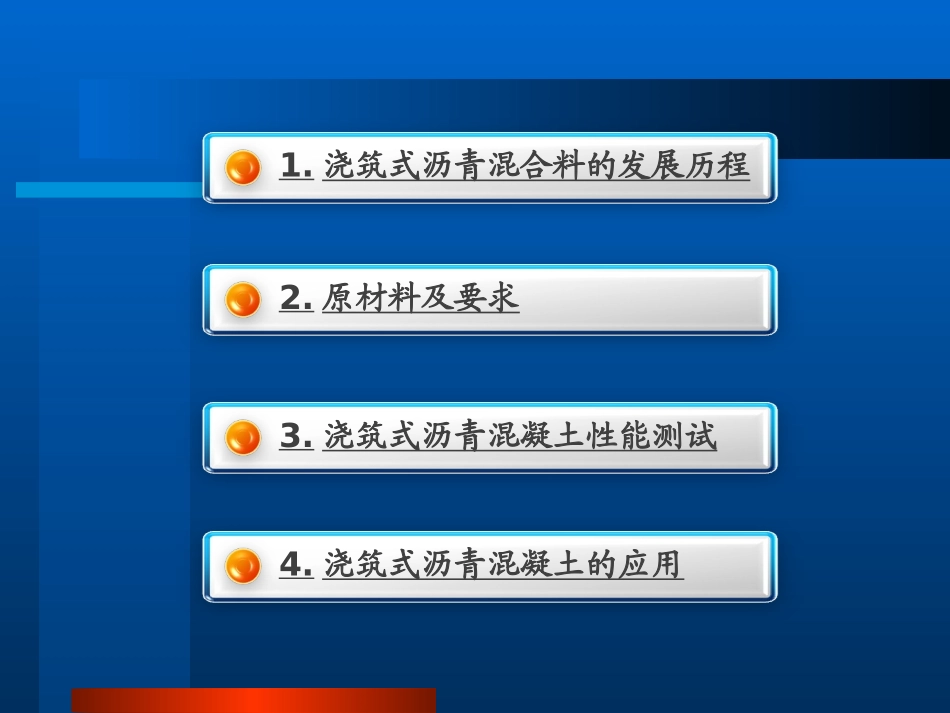

浇筑式沥青混合料设计姓名：牛振山专业：建筑材料1.浇筑式沥青混合料的发展历程2.原材料及要求3.浇筑式沥青混凝土性能测试4.浇筑式沥青混凝土的应用（1）浇筑式沥青混凝土起源于德国。其在耐久性和密实性方面有很大优势，在德国应用广泛。（2）1956年浇筑式沥青混凝土引入日本。自从引入这项技术后，日本专家对这种技术进行了技术创新，其标准也进行了大范围的调整。对胶质沥青混凝土进一步起到了推广作用。1.浇筑式沥青混合料的发展历程（3）我国于20世纪90年代开始引进浇注式沥青混凝土这项技术。并于江阴大桥和香港青马大桥实施。江阴长江大桥（悬索桥）香港青马大桥（悬索桥）俄罗斯岛大桥（斜拉桥）钢桥面铺装历来是桥梁界普遍关注的问题，也是桥梁工程中的关键技术之一。由于浇注式沥青混凝土密实不透水，耐久性好，同时又有极好的粘韧性．适应变形能力强，与钢桥桥面变形有很好的随从性、因而适刷于大中型桥梁，尤其是大跨度的很好的随从性、因而适刷于大中型桥梁，尤其是大跨度斜拉桥和悬索桥面的铺装。注意：1.浇筑式沥青混合料的发展历程2.原材料及要求3.浇筑式沥青混凝土性能测试4.浇筑式沥青混凝土的应用浇筑式沥青混合料原材料矿粉（石灰石粉）结合料（沥青）细集料（沙子）粗集料（砾石）1、结合料:选择沥青时既要保证沥青有较高的粘度以提高其粘接强度，又要避免沥青太硬影响其流动性和低温抗裂性。2、粗集料:应该选择坚韧粗糙，有棱角优质石料作为粗集料。3、细集料:既要保证其耐久性，又要保证细集料与沥青的粘接强度。4、矿粉:要求矿粉应该具有的足够细度,与沥青有良好的粘附性。原材料要求浇注式沥青混凝土级配浇注式沥青级配范围筛孔（mm）13.29.54.752.360.30.150.075范围（通过率%）10090-10065-8545-6227-4024-3620-30浇筑式沥青混凝土采用密级配，其级配特点是矿粉含量高，细集料含量多，粗集料含量少，由于浇注式沥青混凝土铺筑的厚度一般为2-4厘米，矿料最大粒径一般选择在13.2毫米以下。1.浇筑式沥青混合料的发展历程2.原材料及要求3.浇筑式沥青混凝土性能测试4.浇筑式沥青混凝土的应用浇筑式沥青混凝土性能测试1、刘埃尔流动性试验2、贯入度试验3、车辙试验4、低温弯曲试验刘埃尔流动性试验浇注式沥青混合料刘埃尔流动性试验类似于水泥混凝的塌落度试验，主要是用于定量评价浇注式沥青混凝土的工作和易性。贯入度试验贯入度试验器贯入深度车辙试验车辙试验仪车辙动稳定度用来评价沥青混凝土高温抗车辙能力。低温弯曲试验浇注式沥青混凝土的低温弯曲试验主要是评价混合料在低温时抵抗变形的能力。在本试验研究中采用日本的试件尺寸，进行-10℃的低温弯曲试验。浇筑式沥青混凝土技术要求浇筑式沥青混凝土特点：浇筑式沥青混凝土为一种密实悬浮结构。粗颗粒集料悬浮于沥青胶砂中，不能相互嵌挤形成骨架，其强度主要取决于沥青与填料交互作用产生的粘结力。浇筑式沥青混合料，孔隙率极低，不透水，抗腐蚀性能好，低温下不易产生裂纹。因而特别适用于大中型桥梁，尤其是大跨度斜拉桥和悬索桥的钢桥。浇注式沥青混合料的质量标准项目技术指标流动性，刘埃尔流动性(240℃)(秒)40以下贯入量试验，贯入量(40℃，30分)(mm)1～4车辙试验，动稳定度(60℃)(次/mm)350以上弯曲试验，破坏应变(-10℃，50mm/min)8.0×10－3以上浇筑式沥青混凝土，内部几乎没有空隙，不存在交通荷载作用下的二次压实，为了提高其抗滑能力，可采用散布碎石的方法来提高路面的粗糙度。注意：加大撒布碎石粒径至20mm碎石撒布装置表面碎石压碎工艺德国BW131AD-3小型振动压路机，其碾压吨位达到4吨级，沥青预拌碎石碾压达到了理想效果。浇注式沥青混合料表面沥青预裹碎石碾压施工工艺。BW138ADBW131AD-31.浇筑式沥青混合料的发展历程2.原材料及技术要求3.浇筑式沥青混凝土性能测试4.浇筑式沥青混凝土的应用国内浇注式沥青混凝土钢桥面铺装典型结构国内外的广泛应用1，浇筑式沥青混凝土广泛的应用于国内外大跨度桥面的铺装。2，在我国很多基础公路，就是铺设的浇筑式沥青混凝土，朴实无华，坚固耐用。3，有些国家交出沥青混凝土用作地铁站台的铺面，以及作为平顶屋面防水层，水坝坝体防渗层等。
