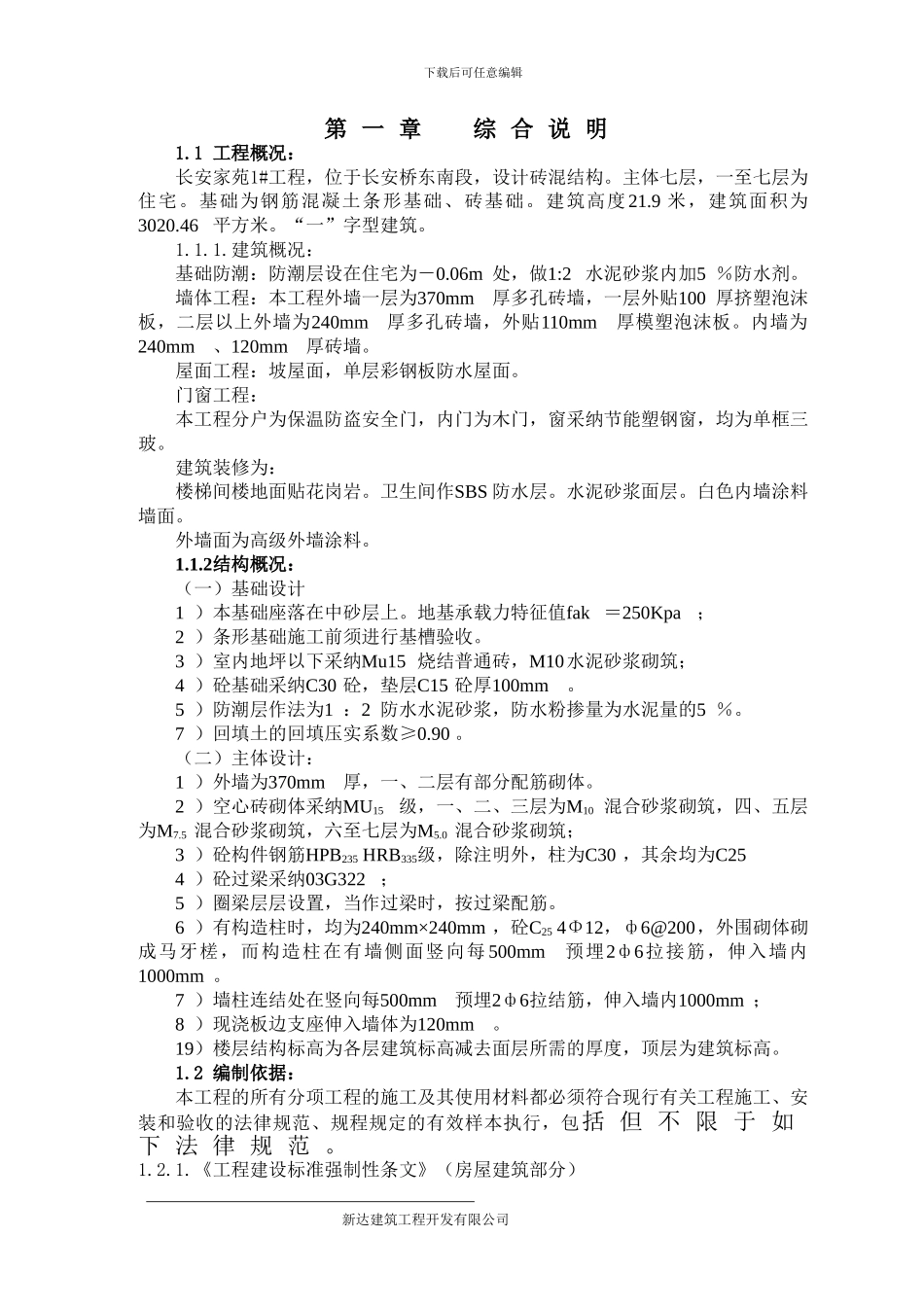

下载后可任意编辑第 一 章 综 合 说 明1.1 工程概况：长安家苑1#工程，位于长安桥东南段，设计砖混结构。主体七层，一至七层为住宅。基础为钢筋混凝土条形基础、砖基础。建筑高度21.9 米，建筑面积为3020.46 平方米。“一”字型建筑。 1.1.1.建筑概况：基础防潮：防潮层设在住宅为－0.06m 处，做1:2 水泥砂浆内加5 ％防水剂。墙体工程：本工程外墙一层为370mm厚多孔砖墙，一层外贴100 厚挤塑泡沫板，二层以上外墙为240mm厚多孔砖墙，外贴110mm厚模塑泡沫板。内墙为240mm、120mm厚砖墙。屋面工程：坡屋面，单层彩钢板防水屋面。门窗工程：本工程分户为保温防盗安全门，内门为木门，窗采纳节能塑钢窗，均为单框三玻。建筑装修为：楼梯间楼地面贴花岗岩。卫生间作SBS 防水层。水泥砂浆面层。白色内墙涂料墙面。外墙面为高级外墙涂料。1.1.2结构概况：（一）基础设计1 ）本基础座落在中砂层上。地基承载力特征值fak ＝250Kpa；2 ）条形基础施工前须进行基槽验收。3 ）室内地坪以下采纳Mu15 烧结普通砖，M10水泥砂浆砌筑； 4 ）砼基础采纳C30 砼，垫层C15 砼厚100mm。5 ）防潮层作法为1 ：2 防水水泥砂浆，防水粉掺量为水泥量的5 ％。7 ）回填土的回填压实系数≥0.90 。（二）主体设计：1 ）外墙为370mm厚，一、二层有部分配筋砌体。2 ）空心砖砌体采纳MU15级，一、二、三层为M10 混合砂浆砌筑，四、五层为M7.5 混合砂浆砌筑，六至七层为M5.0 混合砂浆砌筑；3 ）砼构件钢筋HPB235 HRB335级，除注明外，柱为C30 ，其余均为C254 ）砼过梁采纳03G322 ；5 ）圈梁层层设置，当作过梁时，按过梁配筋。6 ）有构造柱时，均为240mm×240mm ，砼C25 4Φ12，ф6@200，外围砌体砌成马牙槎，而构造柱在有墙侧面竖向每 500mm预埋2ф6拉接筋，伸入墙内1000mm 。7 ）墙柱连结处在竖向每500mm预埋2ф6拉结筋，伸入墙内1000mm ；8 ）现浇板边支座伸入墙体为120mm。19）楼层结构标高为各层建筑标高减去面层所需的厚度，顶层为建筑标高。1.2 编制依据：本工程的所有分项工程的施工及其使用材料都必须符合现行有关工程施工、安装和验收的法律规范、规程规定的有效样本执行，包括 但 不 限 于 如下 法 律 规 范 。1.2.1.《工程建设标准强制性条文》（房屋建筑部分） 新达建筑工程开发有限公司 下载后可任意编辑1.2.2.工程测量法律规范（GBJ50026－93）1.2.3.建筑地基基础工程施工质量验收法律规范（DB23/721--2...
