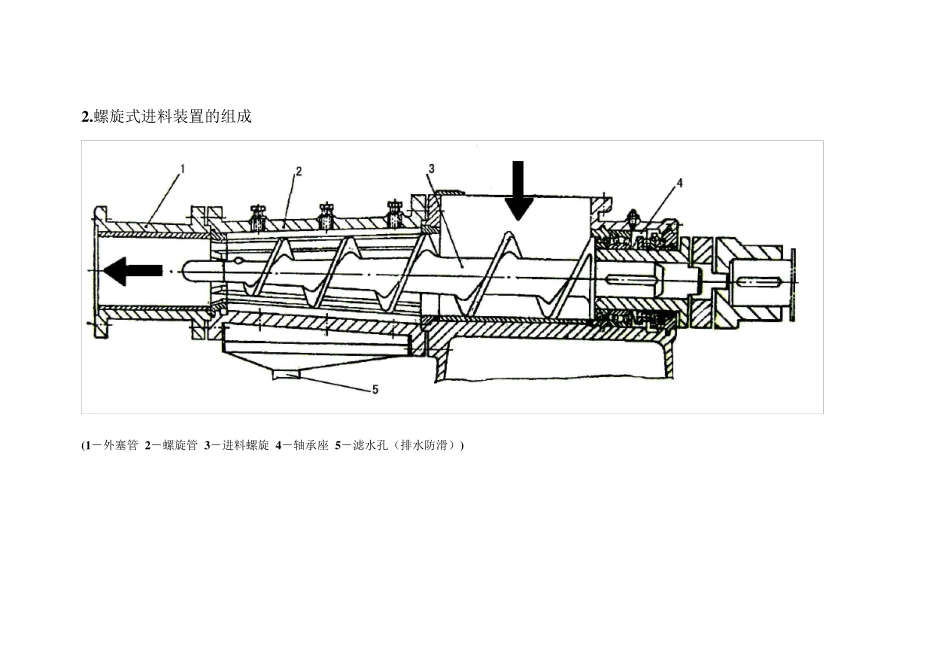

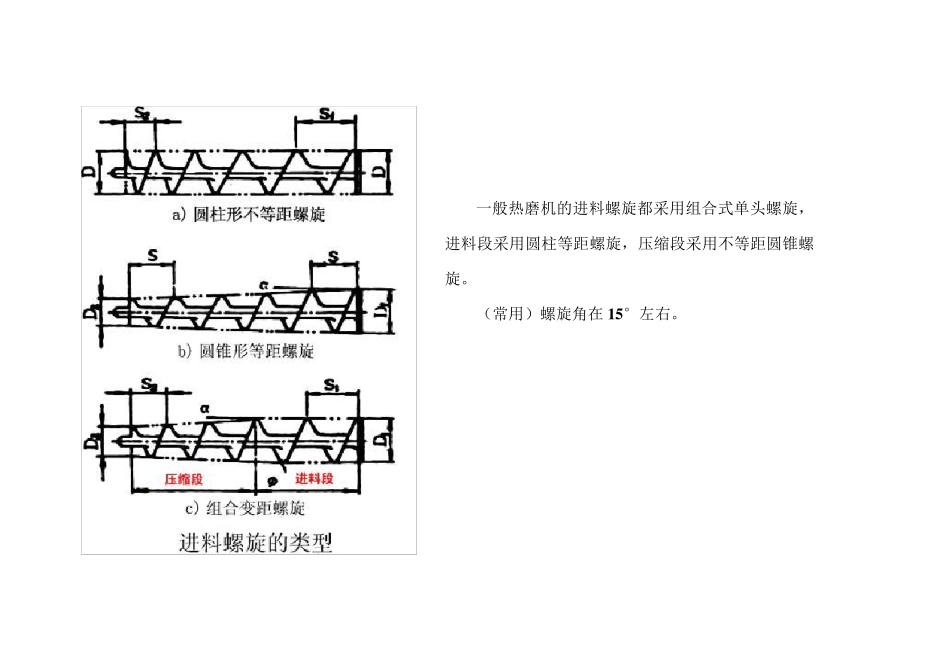

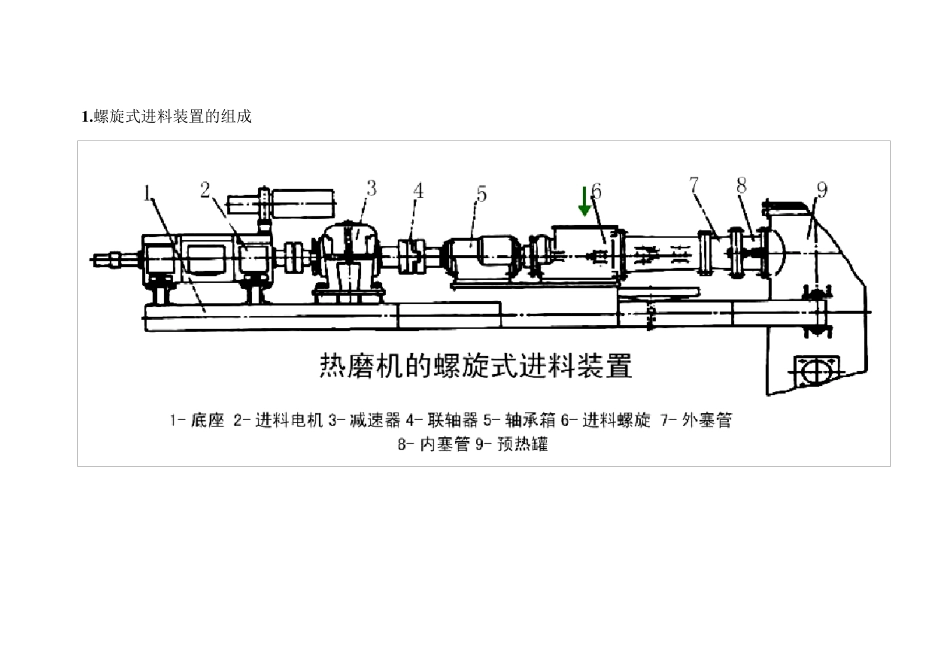

1 .螺旋式进料装置的组成 2 .螺旋式进料装置的组成 (1 －外塞管 2 －螺旋管 3 －进料螺旋 4 －轴承座 5 －滤水孔（排水防滑）) 一般热磨机的进料螺旋都采用组合式单头螺旋，进料段采用圆柱等距螺旋，压缩段采用不等距圆锥螺旋。 （常用）螺旋角在1 5 °左右。 3.螺旋的断面： a)矩形断面螺槽容积大，适用于进料段，便于加工，但木片向前流动阻力大。（e=(0.05-0.07)D） b)根部作了较大的圆弧过度，强度高，轴向流动阻力小。适用于压缩段，但加工不便。 螺旋头采用圆柱状的端部伸出，有利于木塞导出。防止反喷。 4 .螺旋管 螺旋管与螺旋配合，用于实现对物料的压缩和轴向输送。 避免打滑。为便于制造和维修，可以作成剖分式结构。 螺旋出口处的挤压、磨损剧烈，所以，螺旋管出口处可采用衬套结构（塞圈），内部也有纵向沟槽，喇叭口结构。 5 .外塞管 外塞管紧接于螺旋及螺旋管的末端，用于形成密实的料塞，当料塞紧密度达到木材本身的密度，就足以起到密封作用。 外塞管的孔径和形状与料塞的紧密度有关，并关系到进料机构的动力消耗，组合形比较合理，既有密度又便于排料。 同时，外塞管的长度也关系到木塞的密度。 6. 预热蒸煮装置 预热蒸煮装置主要有预热蒸煮罐、止回阀、蒸汽管、蒸汽安全阀、平衡管、料位控制器、卸料装置（出料螺旋）等组成。 主要结构型式： ①立式蒸煮罐（便于料位控制，见右图） ②水平罐加垂直管的组合型式，L 型 见下图 L 型预热蒸煮装置 1-平衡管 2-预热罐 3-重锤 4-蒸汽管 5-止回阀 6-支撑座 7-内塞管 8-出料螺旋 7 . 预 热 罐 是 预 热 蒸 煮 装 置 的 主 要 组 成 部 分 ， 是 高 温 高 压 蒸 汽 对 原 料 进 行 软 化 的 场 所 。 其 罐 体 是 由 不 锈 钢 制 成 的 受压 容 器 ， 常 采 用 上 小 下 大 的 圆 筒 （ 锥 形 ） 形 结 构 。 罐 体 中 通 蒸 汽 的 管 路 各 热 磨 系 统 不 仅 相 同 ， 国 产 BM 119/10D 热 磨 机 有 四 路 蒸 汽 入 口 ， 一 路 安 装 于 罐 体 的 顶 部 ，另 外 三 路 成 120 度 角 安 装 于 靠 近 罐 体 底 部 的 同 一 水 平 面 上 ，这 样 有 利 于 蒸 汽 穿 透 与 渗 透 料 堆 内 部 ，使 物 料 软 化 均 匀 ，亦 可 防 止 物 料 在 罐 体 底...
