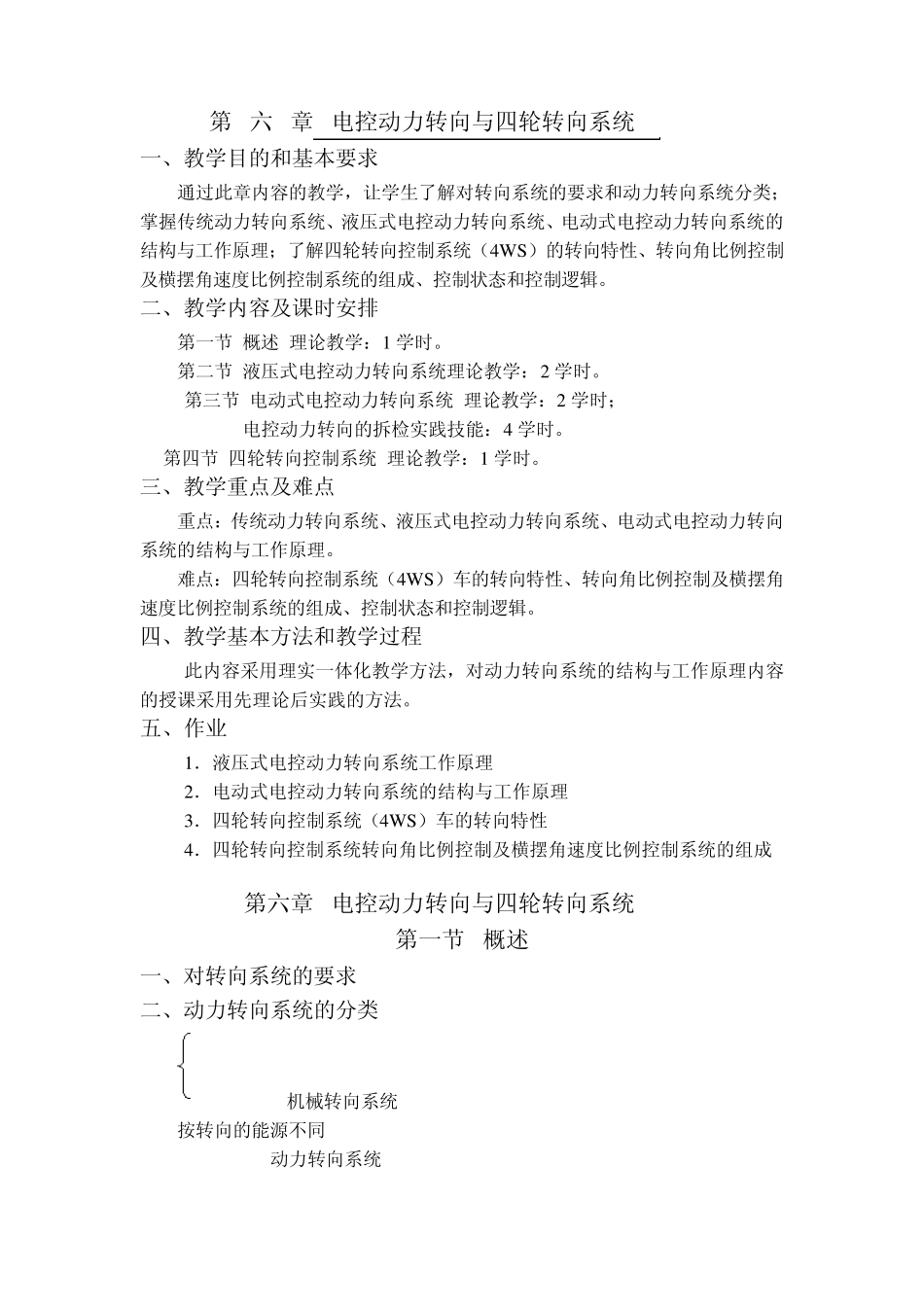

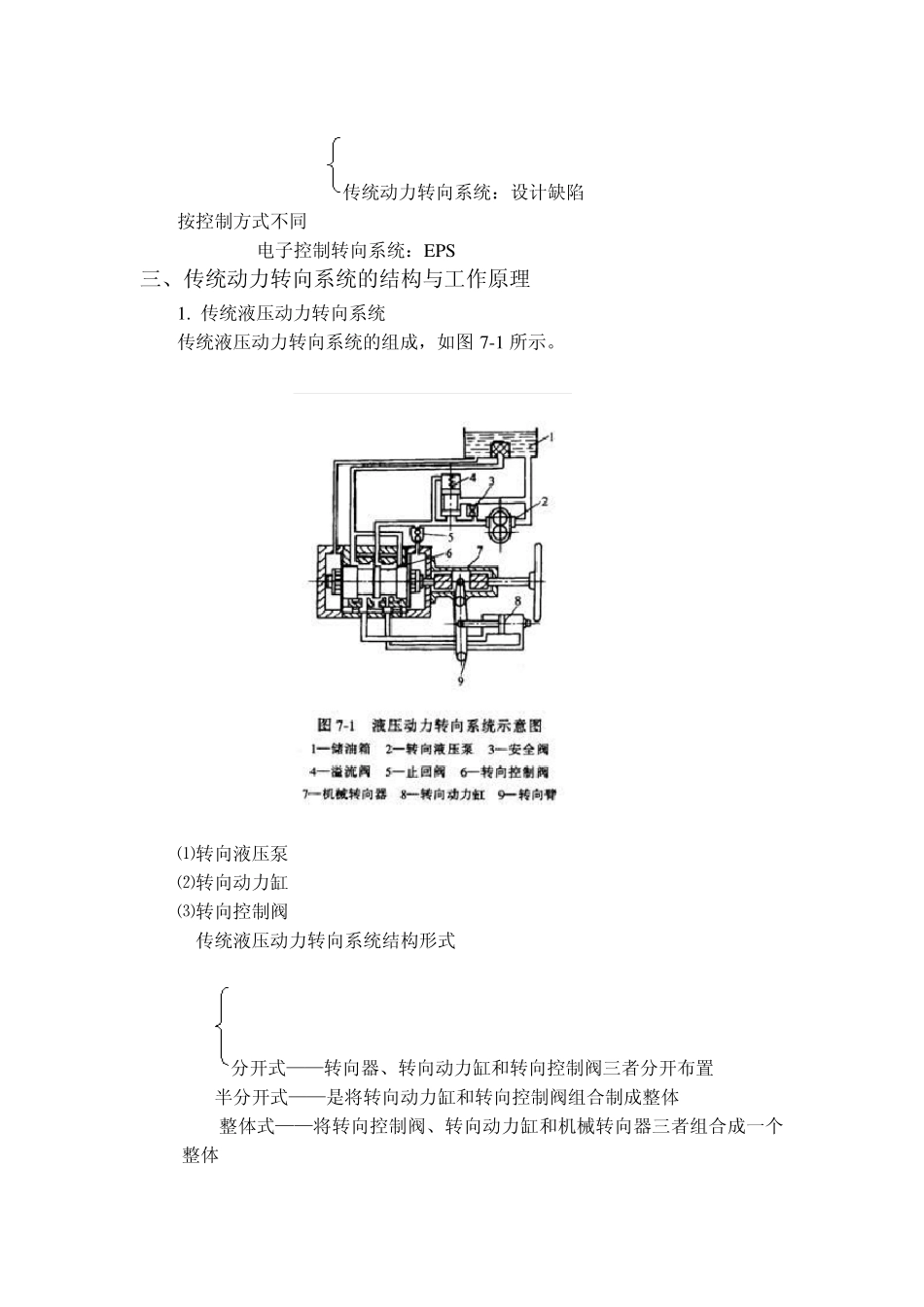

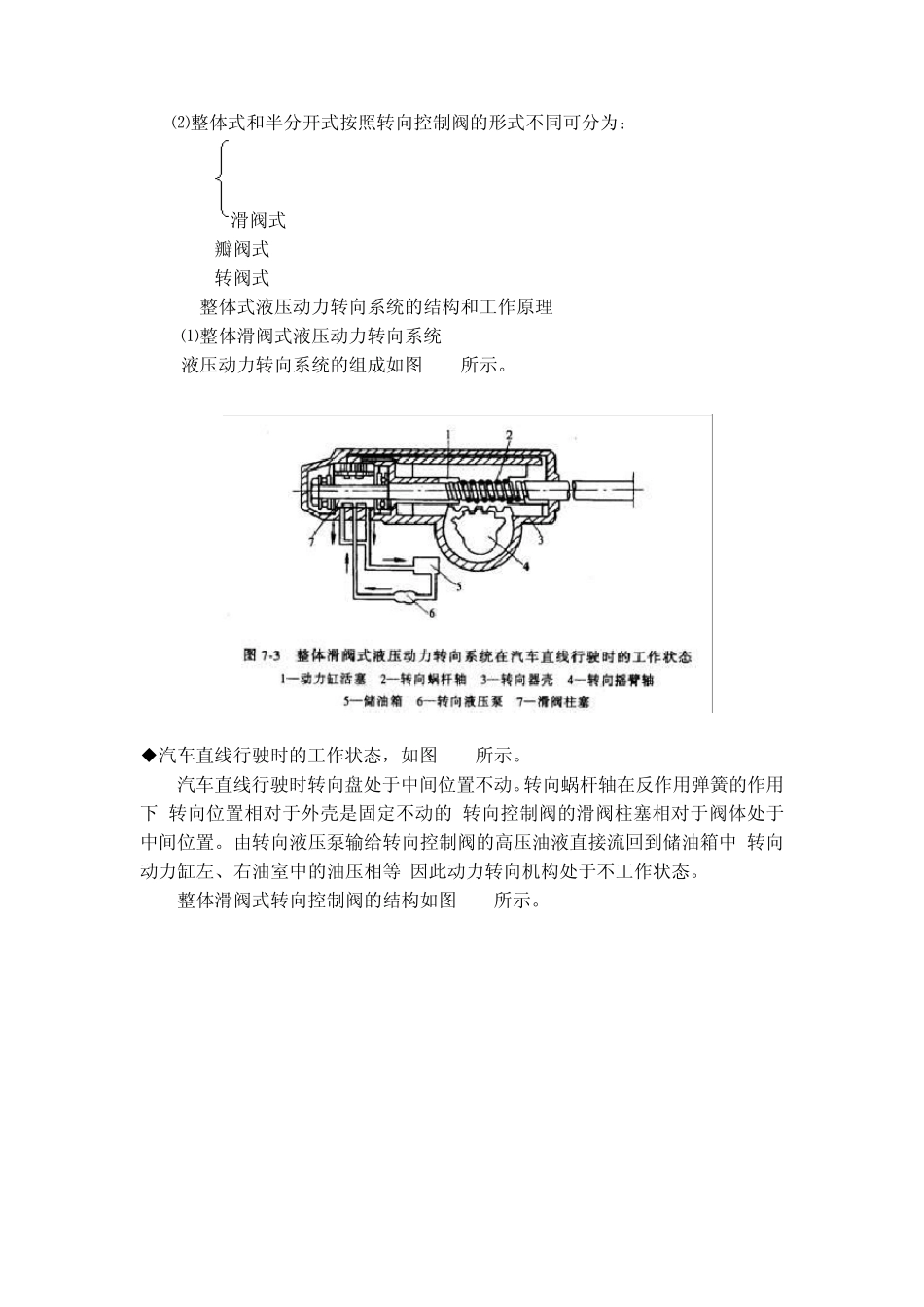

第 六 章 电控动力转向与四轮转向系统 一、教学目的和基本要求 通过此章内容的教学，让学生了解对转向系统的要求和动力转向系统分类；掌握传统动力转向系统、液压式电控动力转向系统、电动式电控动力转向系统的结构与工作原理；了解四轮转向控制系统（4W S）的转向特性、转向角比例控制及横摆角速度比例控制系统的组成、控制状态和控制逻辑。 二、教学内容及课时安排 第一节 概述 理论教学：1 学时。 第二节 液压式电控动力转向系统理论教学：2 学时。 第三节 电动式电控动力转向系统 理论教学：2 学时； 电控动力转向的拆检实践技能：4 学时。 第四节 四轮转向控制系统 理论教学：1 学时。 三、教学重点及难点 重点：传统动力转向系统、液压式电控动力转向系统、电动式电控动力转向系统的结构与工作原理。 难点：四轮转向控制系统（4W S）车的转向特性、转向角比例控制及横摆角速度比例控制系统的组成、控制状态和控制逻辑。 四、教学基本方法和教学过程 此内容采用理实一体化教学方法，对动力转向系统的结构与工作原理内容的授课采用先理论后实践的方法。 五、作业 1．液压式电控动力转向系统工作原理 2．电动式电控动力转向系统的结构与工作原理 3．四轮转向控制系统（4W S）车的转向特性 4．四轮转向控制系统转向角比例控制及横摆角速度比例控制系统的组成 第六章 电控动力转向与四轮转向系统 第一节 概述 一、对转向系统的要求 二、动力转向系统的分类 机械转向系统 按转向的能源不同 动力转向系统 传统动力转向系统：设计缺陷 按控制方式不同 电子控制转向系统：EPS 三、传统动力转向系统的结构与工作原理 1. 传统液压动力转向系统 传统液压动力转向系统的组成，如图7-1 所示。 ⑴转向液压泵 ⑵转向动力缸 ⑶转向控制阀 2.传统液压动力转向系统结构形式 分开式——转向器、转向动力缸和转向控制阀三者分开布置 半分开式——是将转向动力缸和转向控制阀组合制成整体 整体式——将转向控制阀、转向动力缸和机械转向器三者组合成一个整体 ⑵整体式和半分开式按照转向控制阀的形式不同可分为： 滑阀式 瓣阀式 转阀式 3.整体式液压动力转向系统的结构和工作原理 ⑴整体滑阀式液压动力转向系统 液压动力转向系统的组成如图 7-3所示。 ◆汽车直线行驶时的工作状态，如图 7-3所示。 汽车直线行驶时转向盘处于中间位置不动。转向蜗杆轴在反作用弹簧的作用下,转向位置相对于外...
