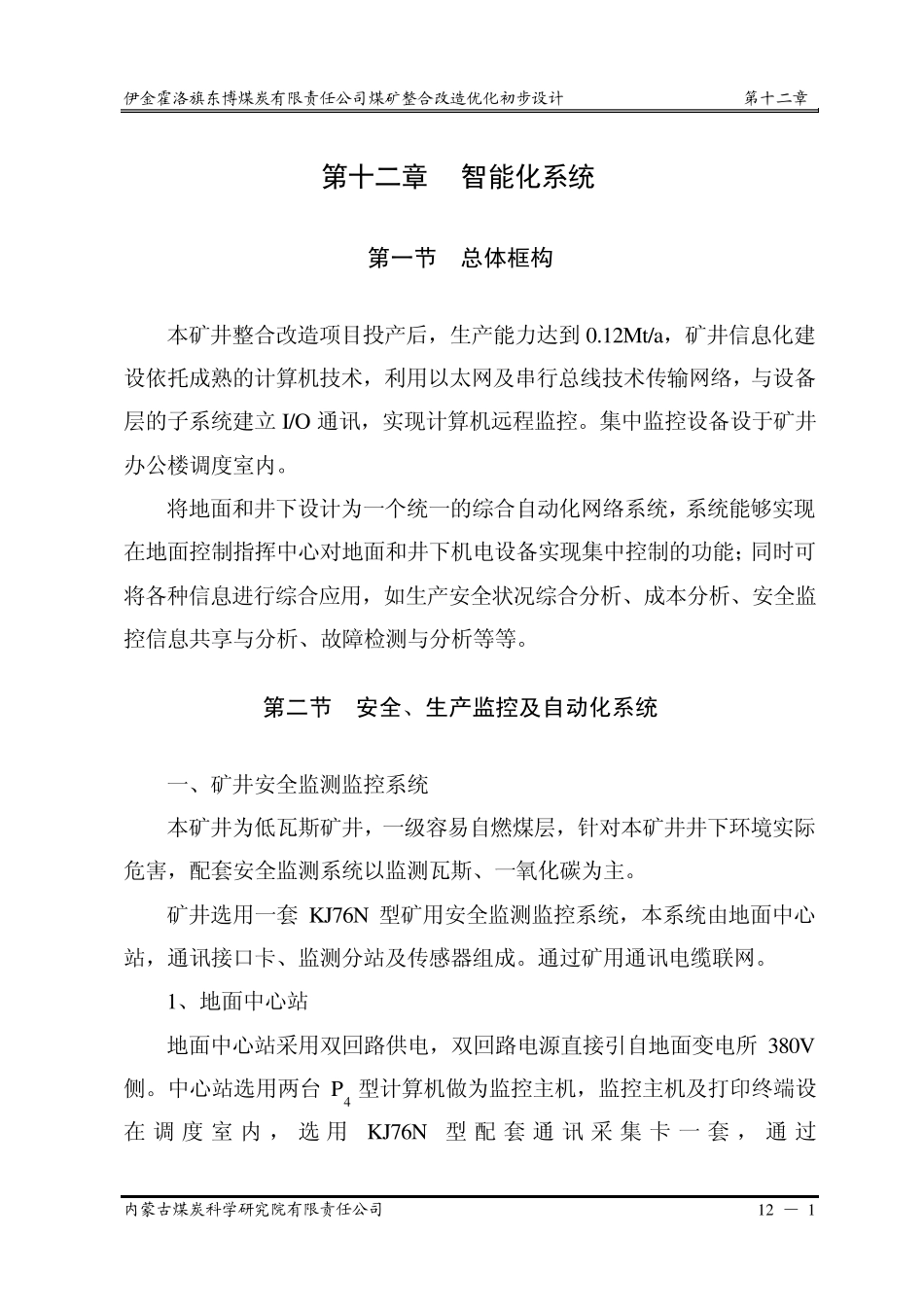

伊金霍洛旗东博煤炭有限责任公司煤矿整合改造优化初步设计 第十二章 内蒙古煤炭科学研究院有限责任公司 12 — 1 第十二章 智能化系统 第一节 总体框构 本矿井整合改造项目投产后，生产能力达到0.12Mt/a，矿井信息化建设依托成熟的计算机技术，利用以太网及串行总线技术传输网络，与设备层的子系统建立I/O 通讯，实现计算机远程监控。集中监控设备设于矿井办公楼调度室内。 将地面和井下设计为一个统一的综合自动化网络系统，系统能够实现在地面控制指挥中心对地面和井下机电设备实现集中控制的功能；同时可将各种信息进行综合应用，如生产安全状况综合分析、成本分析、安全监控信息共享与分析、故障检测与分析等等。 第二节 安全、生产监控及自动化系统 一、矿井安全监测监控系统 本矿井为低瓦斯矿井，一级容易自燃煤层，针对本矿井井下环境实际危害，配套安全监测系统以监测瓦斯、一氧化碳为主。 矿井选用一套 KJ76N 型矿用安全监测监控系统，本系统由地面中心站，通讯接口卡、监测分站及传感器组成。通过矿用通讯电缆联网。 1、地面中心站 地面中心站采用双回路供电，双回路电源直接引自地面变电所 380V侧。中心站选用两台 P4 型计算机做为监控主机，监控主机及打印终端设在调度室内，选 用KJ76N型 配 套 通讯采 集卡 一套 ，通过第十二章 伊金霍洛旗东博煤炭有限责任公司煤矿整合改造优化初步设计 内蒙古煤炭科学研究院有限责任公司 12 — 2 PUYVR1-4×1×0.52/7 通讯电缆与井下各监控分站连接，对井下安全状况进行实时监控及连续监测记录、地面设4 台监视终端、通过分频器与监测系统连接，可在不同位置监测到井下安全状况。 2、井上、下安全监测装置设置 根据矿井实际情况，设计确定井上、下共选用KJF76N-F 型监测监控分站14 台，分别设置在地面主通风机房、井下中央变电所及水泵房、永久避难硐室、救生舱硐室、运输大巷及运输顺槽胶带机头、各掘进工作面入口、采煤工作面入口、总回风巷、风井等处。传感器布置如下： 井下中央变电所：瓦斯传感器1 个、一氧化碳传感器1 个、温度传感器1 个、水位传感器2 个、设备开停传感器3 个。 大巷皮带机机头、煤仓：瓦斯传感器1 个、一氧化碳传感器1 个、烟雾传感器1 个、煤位传感器1 个。 Ⅳ201 运输（回风）顺槽：瓦斯传感器3 个、一氧化碳传感器2 个、温度传感器1 个、风速传感器1 个、设备开停传感器1 个、馈电传感器1个、断电控制器1...
