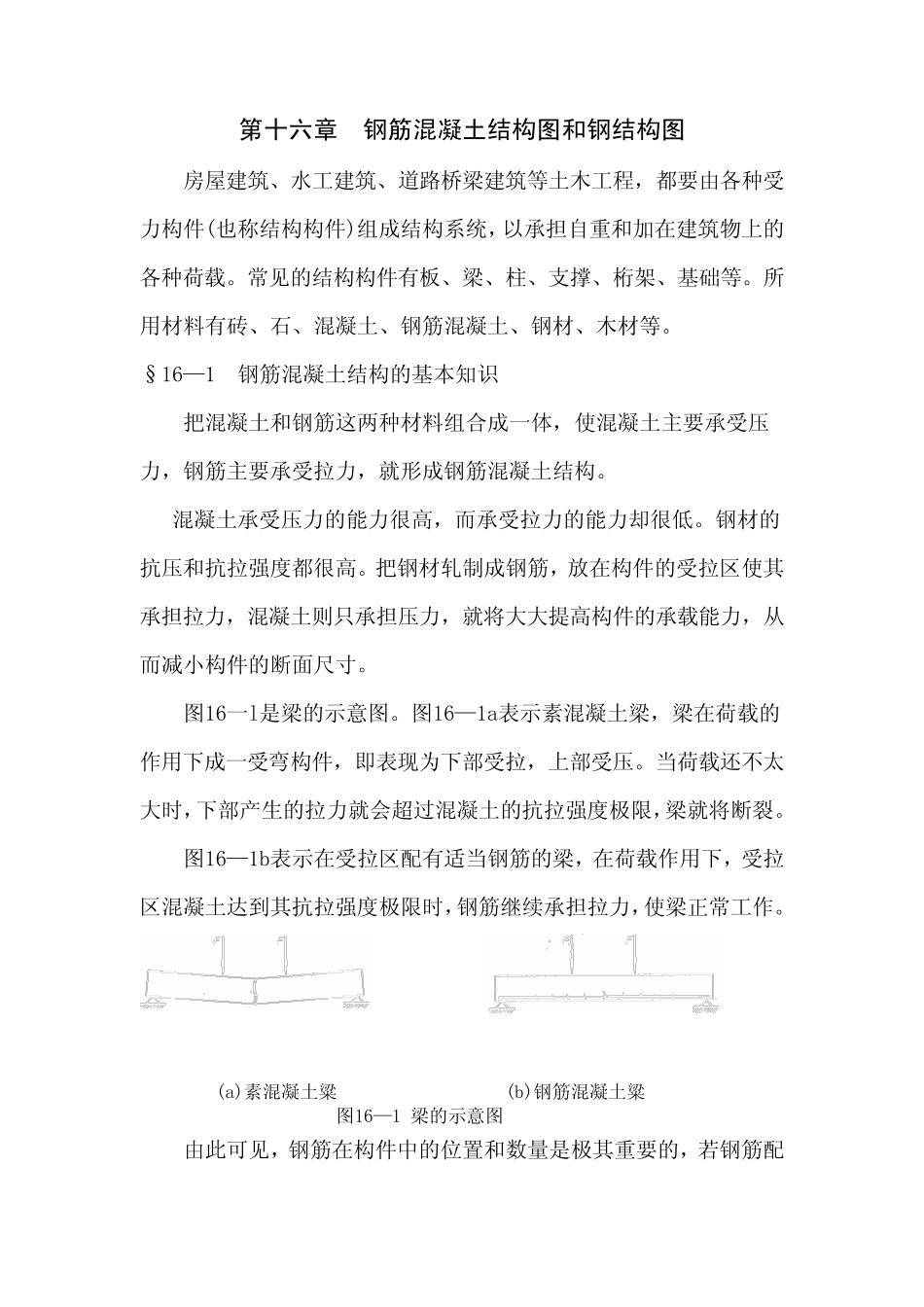

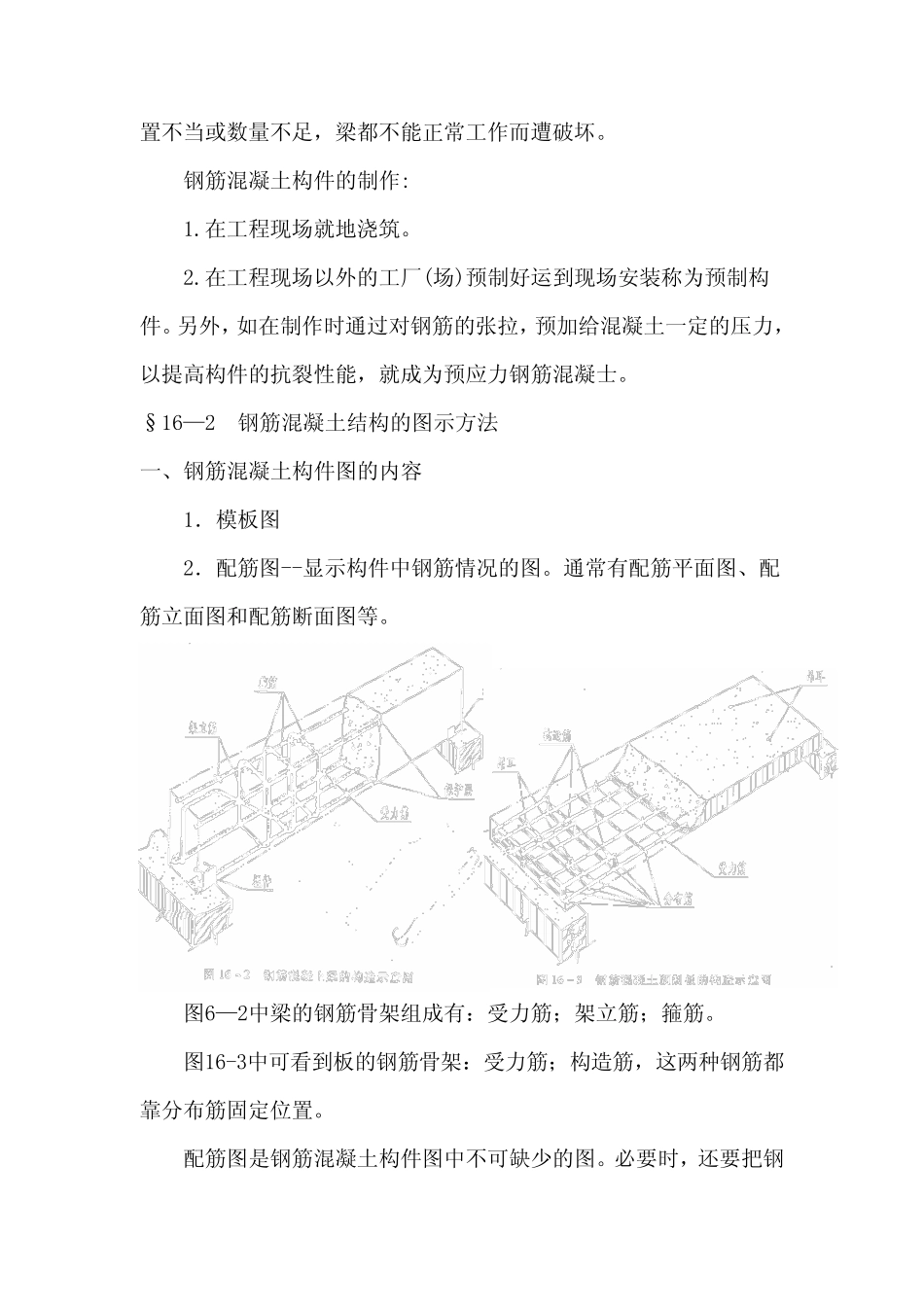

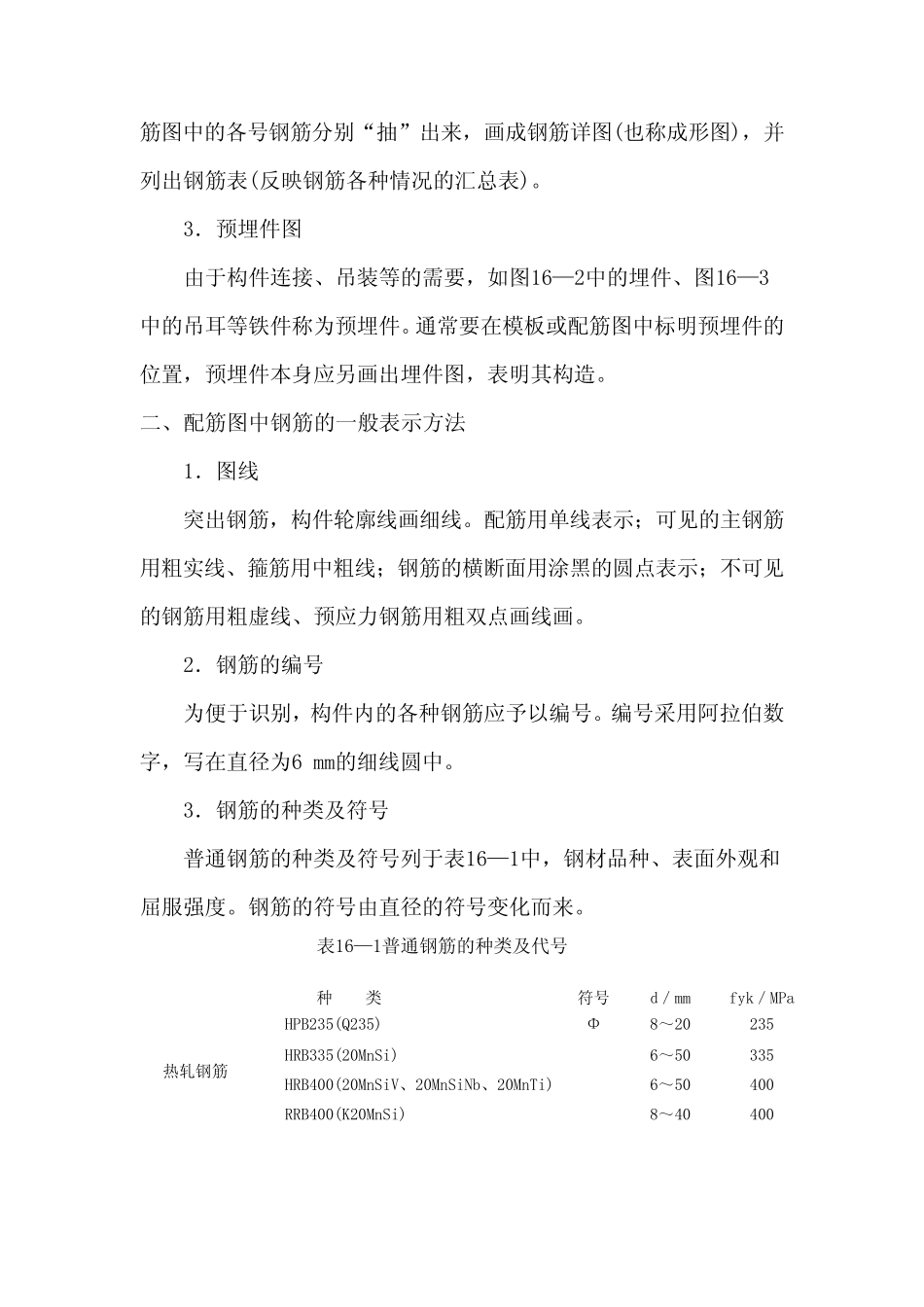

第十六章 钢筋混凝土结构图和钢结构图 房屋建筑、水工建筑、道路桥梁建筑等土木工程，都要由各种受力构件(也称结构构件)组成结构系统，以承担自重和加在建筑物上的各种荷载。常见的结构构件有板、梁、柱、支撑、桁架、基础等。所用材料有砖、石、混凝土、钢筋混凝土、钢材、木材等。 §16—1 钢筋混凝土结构的基本知识 把混凝土和钢筋这两种材料组合成一体，使混凝土主要承受压力，钢筋主要承受拉力，就形成钢筋混凝土结构。 混凝土承受压力的能力很高，而承受拉力的能力却很低。钢材的抗压和抗拉强度都很高。把钢材轧制成钢筋，放在构件的受拉区使其承担拉力，混凝土则只承担压力，就将大大提高构件的承载能力，从而减小构件的断面尺寸。 图16一l是梁的示意图。图16—1a表示素混凝土梁，梁在荷载的作用下成一受弯构件，即表现为下部受拉，上部受压。当荷载还不太大时，下部产生的拉力就会超过混凝土的抗拉强度极限，梁就将断裂。 图16—1b表示在受拉区配有适当钢筋的梁，在荷载作用下，受拉区混凝土达到其抗拉强度极限时，钢筋继续承担拉力，使梁正常工作。 (a)素混凝土粱 (b)钢筋混凝土粱 图16—1 梁的示意图 由此可见，钢筋在构件中的位置和数量是极其重要的，若钢筋配置不当或数量不足，梁都不能正常工作而遭破坏。 钢筋混凝土构件的制作: 1.在工程现场就地浇筑。 2.在工程现场以外的工厂(场)预制好运到现场安装称为预制构件。另外，如在制作时通过对钢筋的张拉，预加给混凝土一定的压力，以提高构件的抗裂性能，就成为预应力钢筋混凝士。 §16—2 钢筋混凝土结构的图示方法 一、钢筋混凝土构件图的内容 1．模板图 2．配筋图--显示构件中钢筋情况的图。通常有配筋平面图、配筋立面图和配筋断面图等。 图6—2中梁的钢筋骨架组成有：受力筋；架立筋；箍筋。 图16-3中可看到板的钢筋骨架：受力筋；构造筋，这两种钢筋都靠分布筋固定位置。 配筋图是钢筋混凝土构件图中不可缺少的图。必要时，还要把钢筋 图 中 的 各 号 钢 筋 分 别 “ 抽 ” 出 来 ， 画 成 钢 筋 详 图 (也 称 成 形 图 )， 并列 出 钢 筋 表 (反 映 钢 筋 各 种 情 况 的 汇 总 表 )。 3． 预 埋 件 图 由 于 构 件 连 接 、 吊 装 等 的 需 要 ， 如 图 16— 2中 的 埋 件 、 图 16— 3中 的 吊 耳 等 铁 件 称 为 预 埋 件 。 通 常 要 在 模 板 或...
