（全国版）中考物理总复习 第十六章 简单机械课件-人教版初中九年级全册物理课件VIP专享

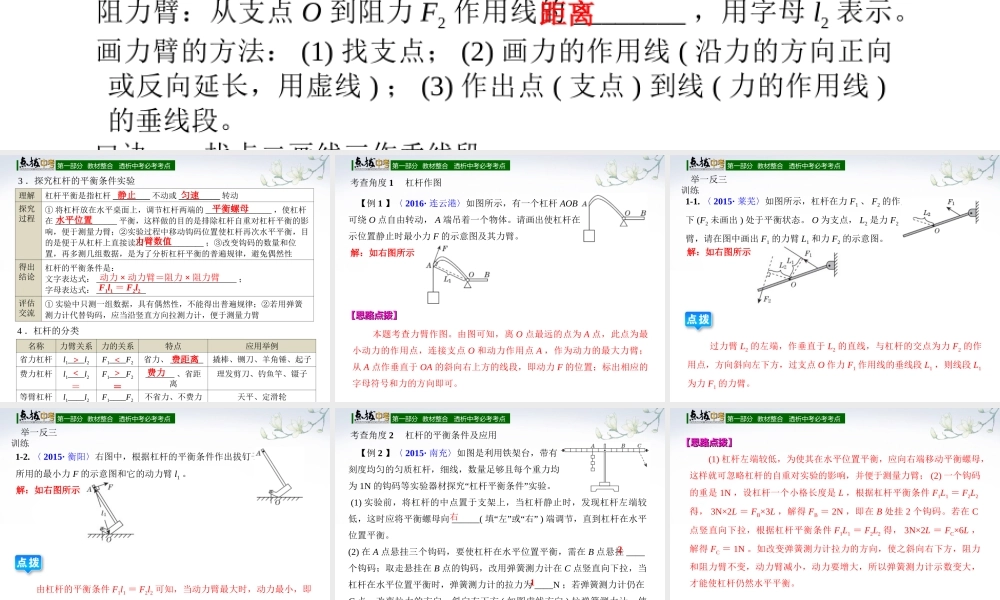

第一部分 教材整合 透析中考必考考点第 1616 章 章 简单机械 中考考点及考查角度 系统复习考点一 杠杆1 ．杠杆：一根硬棒，在 ________ 的作用下，能绕 __________ 转动，则这根硬棒就是杠杆。提示：杠杆可以是直的也可以是弯的，但必须是硬的，支点可以在杠杆的一端，也可以在杠杆的其他位置。2 ．杠杆的五要素 支点：杠杆绕着 ____________ ，用字母 ______ 表示。 动力：使杠杆 __________ 的力，用字母 ______ 表示。 阻力： ________ 杠杆转动的力，用字母 ______ 表示。 动力臂：从支点 O 到动力 F1 作用线的 ________ ，用字母 l1 表示。 阻力臂：从支点 O 到阻力 F2 作用线的 ________ ，用字母 l2 表示。 画力臂的方法： (1) 找支点； (2) 画力的作用线 ( 沿力的方向正向或反向延长，用虚线 ) ； (3) 作出点 ( 支点 ) 到线 ( 力的作用线 )的垂线段。 口诀：一找点二画线三作垂线段。 力固定点转动的点O转动F1阻碍F2距离距离第一部分 教材整合 透析中考必考考点3 ．探究杠杆的平衡条件实验 理解杠杆平衡是指杠杆 _________ 不动或 __________ 转动探究过程① 将杠杆放在水平桌面上，调节杠杆两端的 ________________ ，使杠杆在 _______________ 平衡，这样做的目的是排除杠杆自重对杠杆平衡的影响，便于测量力臂；②实验过程中移动钩码位置使杠杆再次水平平衡，目的是便于从杠杆上直接读出 ______________ ；③改变钩码的数量和位置，再多测几组数据，是为了分析杠杆平衡的普遍规律，避免偶然性得出结论杠杆的平衡条件是：文字表达式： __________________________________ ；字母表达式： ____________评估交流① 实验中只测一组数据，具有偶然性，不能得出普遍规律；②若用弹簧测力计代替钩码，应当沿竖直方向拉测力计，便于测量力臂4 ．杠杆的分类名称力臂关系力的关系特点应用举例省力杠杆l1____l2F1____F2省力、 ________撬棒、铡刀、羊角锤、起子费力杠杆l1____l2F1____F2_______ 、省距离理发剪刀、钓鱼竿、镊子等臂杠杆l1____l2F1____F2不省力、不费力天平、定滑轮静止匀速平衡螺母水平位置力臂数值动力 × 动力臂＝阻力 × 阻力臂F1l1 ＝ F2l2><＝<>＝费距离费力第一部分 教材整合 透析中考必考考点 【例 1 】〈 2016· 连云港〉如图所示，有一个杠杆 AOB ，可绕 O 点自由转动， A 端吊着一个物体。请画出使杠杆...
