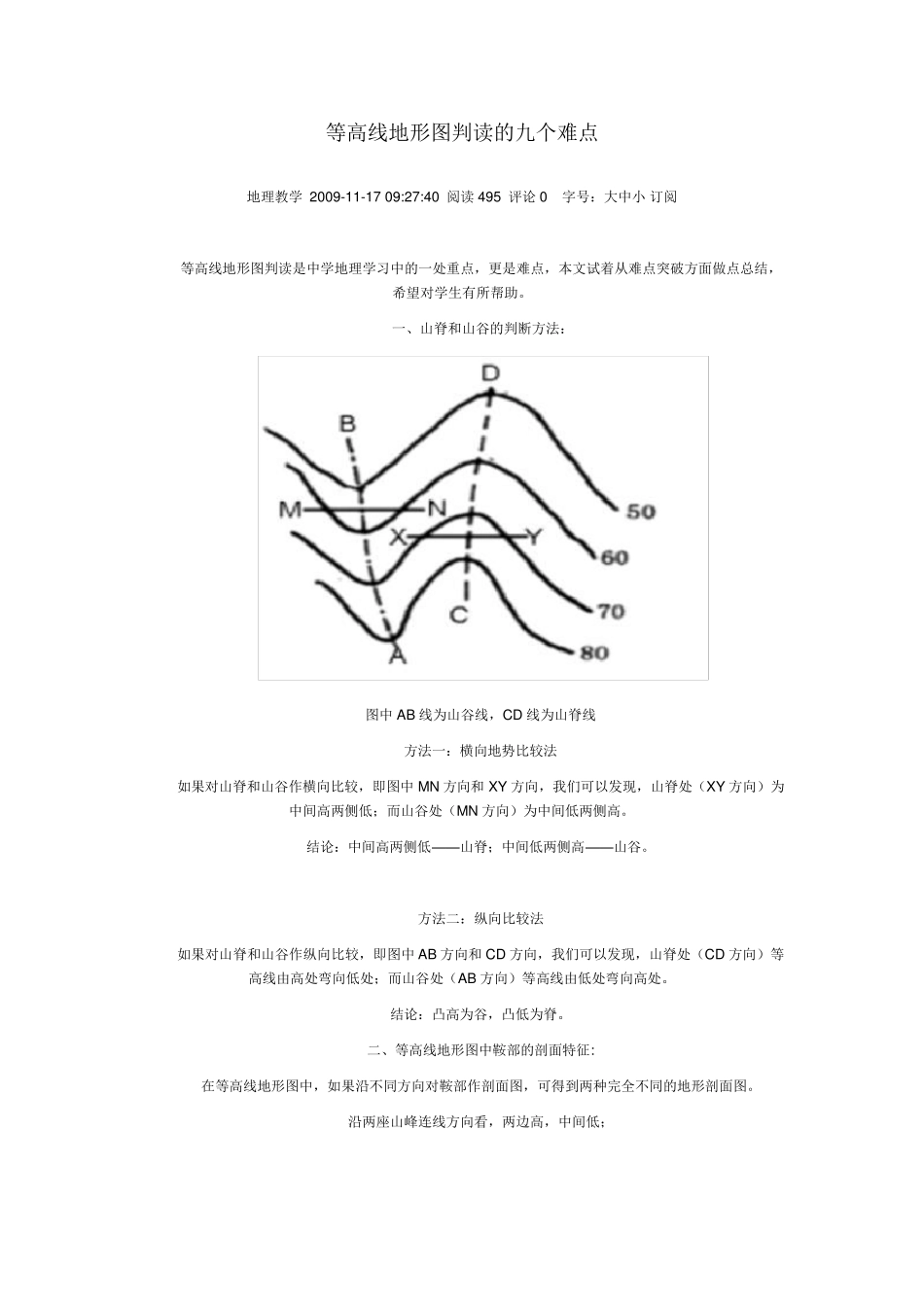

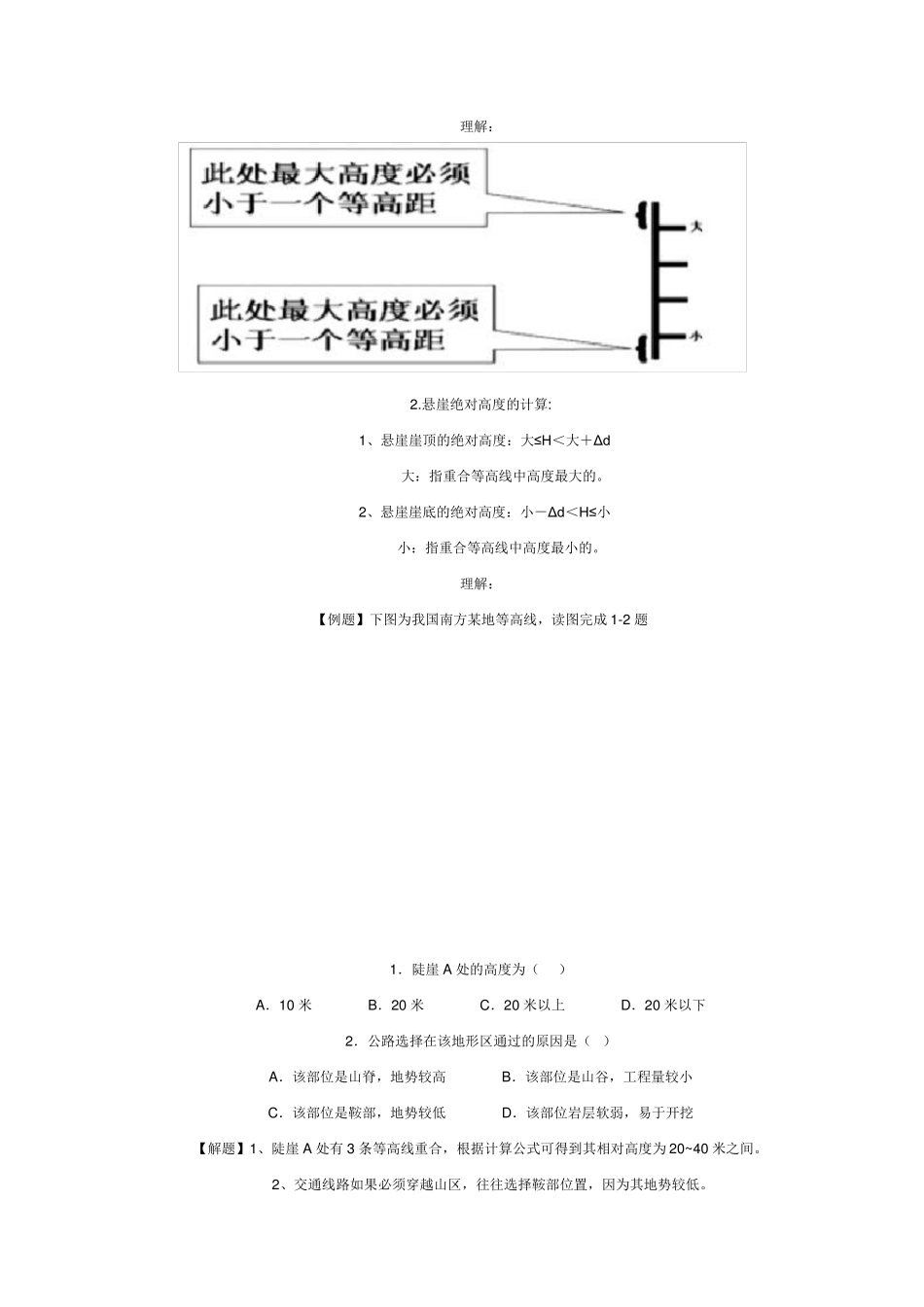

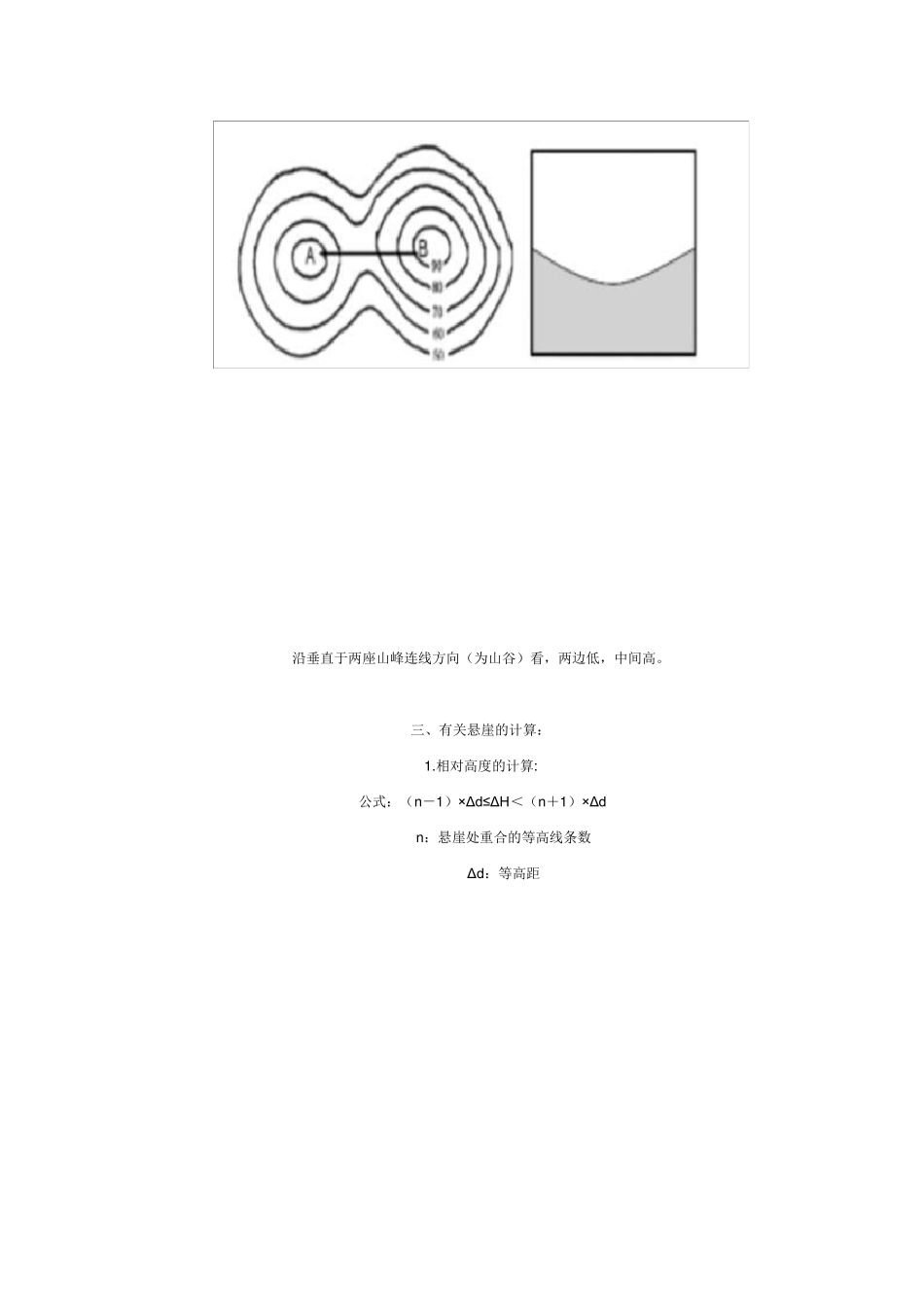

等高线地形图判读的九个难点 地理教学 2009-11-17 09:27:40 阅读495 评论0 字号:大中小 订阅 等高线地形图判读是中学地理学习中的一处重点,更是难点,本文试着从难点突破方面做点总结,希望对学生有所帮助。 一、山脊和山谷的判断方法: 图中AB 线为山谷线,CD 线为山脊线 方法一:横向地势比较法 如果对山脊和山谷作横向比较,即图中MN 方向和 XY 方向,我们可以发现,山脊处(XY 方向)为中间高两侧低;而山谷处(MN 方向)为中间低两侧高。 结论:中间高两侧低——山脊;中间低两侧高——山谷。 方法二:纵向比较法 如果对山脊和山谷作纵向比较,即图中AB 方向和 CD 方向,我们可以发现,山脊处(CD 方向)等高线由高处弯向低处;而山谷处(AB 方向)等高线由低处弯向高处。 结论:凸高为谷,凸低为脊。 二、等高线地形图中鞍部的剖面特征: 在等高线地形图中,如果沿不同方向对鞍部作剖面图,可得到两种完全不同的地形剖面图。 沿两座山峰连线方向看,两边高,中间低; 沿垂直于两座山峰连线方向(为山谷)看,两边低,中间高。 三、有关悬崖的计算: 1.相对高度的计算: 公式:(n -1)×Δd≤ΔH<(n +1)×Δd n :悬崖处重合的等高线条数 Δd:等高距 理解: 2.悬崖绝对高度的计算: 1、悬崖崖顶的绝对高度:大≤H<大+Δd 大:指重合等高线中高度最大的。 2、悬崖崖底的绝对高度:小-Δd<H≤小 小:指重合等高线中高度最小的。 理解: 【例题】下图为我国南方某地等高线,读图完成 1-2 题 1.陡崖A 处的高度为( ) A.10 米 B.20 米 C.20 米以上 D.20 米以下 2.公路选择在该地形区通过的原因是( ) A.该部位是山脊,地势较高 B.该部位是山谷,工程量较小 C.该部位是鞍部,地势较低 D.该部位岩层软弱,易于开挖 【解题】1、陡崖A 处有 3 条等高线重合,根据计算公式可得到其相对高度为 20~40 米之间。 2、交通线路如果必须穿越山区,往往选择鞍部位置,因为其地势较低。 【答案】1、C 2、C 四、等高线地形图中坡度的比较 : 公式中高差往往由等高线图中的等高距决定。 结论:坡度大小与高差(等高距)、比例尺(或与高差和比例尺的乘积)成正比,与图上距离(往往由等高线的疏密或图幅大小决定)成反比。 【例题】下图是等高距相同的四幅地形图,有关 a、b、c、d 四处坡度大小的说法,正确的是( ) A.a>c>d>b B.a=b=c=d C.b>d>...
